hjelp med ELB oppgave (varmeanlegg) elektro

[Aleksander9175]

har fått en oppgave i ELB (elektriske bygningsinstalasjoner) som vi må gjøre ferdig til fredag:

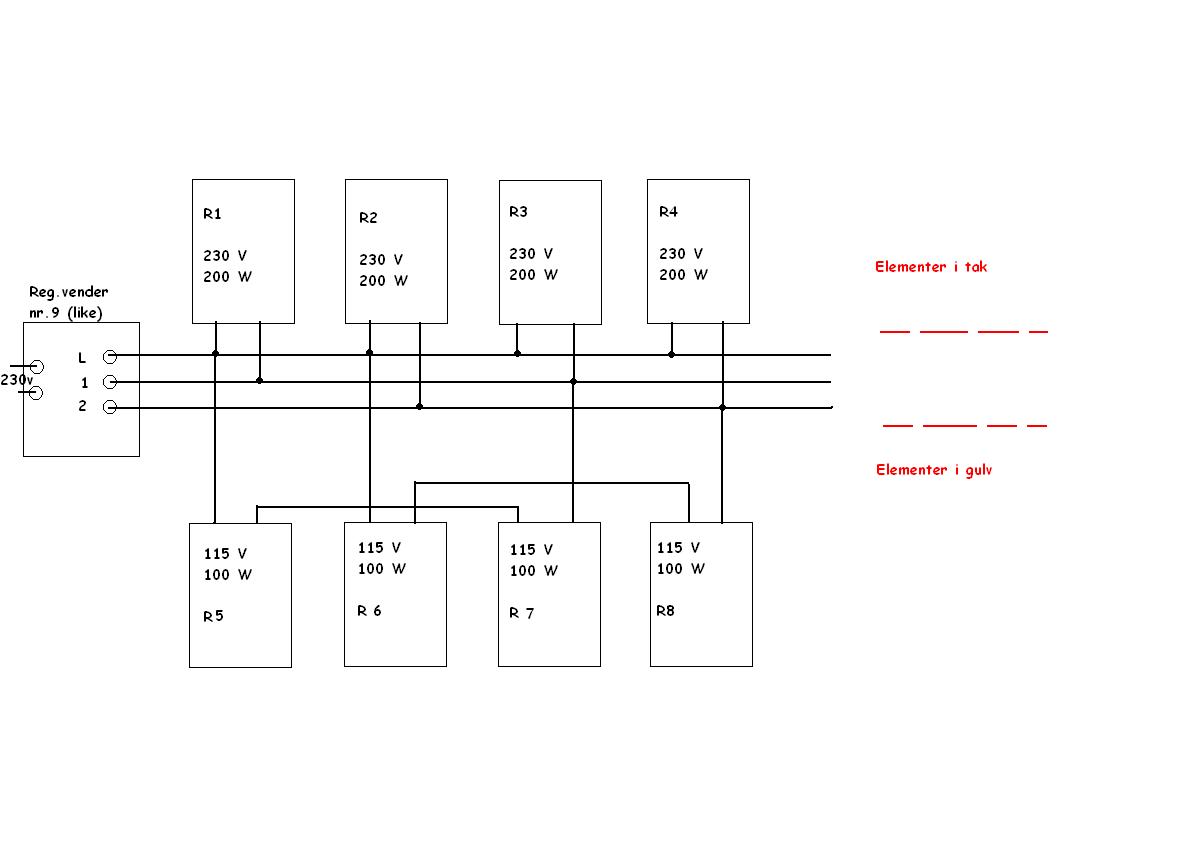

figuren viser skjematisk oppstilling av varmefolie tilkoblet over reguleringsvender 9 (like elementer). Det skal legges fire elementer i tak og fire elementer i gulv. Elementene har følgende elektriske data:

-tak: 230V, 200W

-gulv: 115V, 100W



a) studer koblingskjemaet og sett opp oversikt over hvordan elementene blir koblet i forhold til hverandre i hvert trinn.

b) beregn effekten i hvert enkelt element og for alle elementer samlet i alle reguleringstrinn.



problemet her er at jeg ikke vet hvordan de er koblet i hvert trinn, det hadde vært fint hvis noen kunne svart på det så jeg kunne jort beregningene osv

[ChrML]

En reguleringsvender nr 9 gjør følgende i de forskjellige trinn:

Trinn 1: Kobler utgang 1 og 2 i serie

Trinn 2: Kobler bare inn utgang 1

Trinn 3: Kobler inn utgang 1 og 2 i parallell

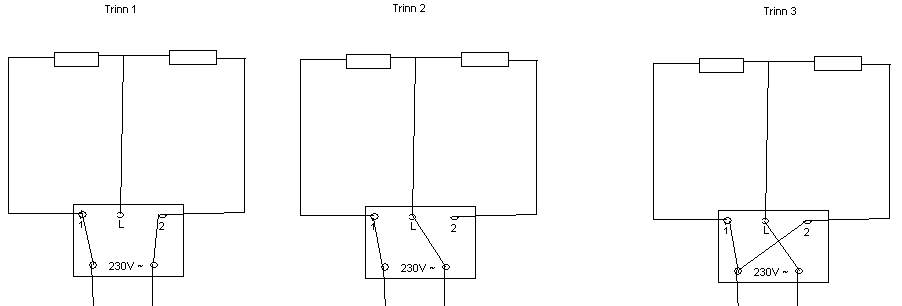

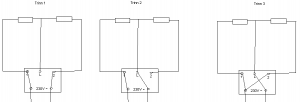

På de kretsene vi lærte så det sånn ut (vedlegg):

[Aleksander9175]

joda, forstår det lett når det er 2 elementer, men det blir større problem når det kommer 8 og de er koblet overalt

[Blårens]

hmmmzz



Tilfeldigvis den oppgaven jeg skal lever inn på fredag

[Aleksander9175]

merkelig, samme her......

[ChrML]

joda, forstår det lett når det er 2 elementer, men det blir større problem når det kommer 8 og de er koblet overalt

6772179[/snapback]

Blir jo samma koblinga inni nr 9 boksen da. Bare å tegne opp de tre kretsene det blir på de tre stillingene det akkurat som om det bare hadde vært to elementer.
