Det hjalp litt den forklaringa der Dodgeman men kan noen forklare meg hvor signalet til høytaleren kommer?? Kommer det fra den inverterende (pinne 6).. Har også hørt noe om at Q1 og Q4 tar seg av den positive delen av signalet mens Q3 og Q2 tar seg av den negative delen... Men, blir bare forvirret

6266507[/snapback]



Innsignalet kommer der det står inn (ved C1) og går igjennom hele systemet.



Men en ting: skal det ikke være kondensator på utgangen? i serie?

[Solittl3]

Har også hørt noe om at Q1 og Q4 tar seg av den positive delen av signalet mens Q3 og Q2 tar seg av den negative delen...

6266507[/snapback]



Stemmer det pus.. Vel.. om vi skal stole på Jarle iaf.

[palo]

jo r5 kan det.. elektronikteknikk eksamen på onsdag, var det en feil. men ja jeg vet det det skjer 1 av 111111111111110000000000 billianoene gang

[Gjest]

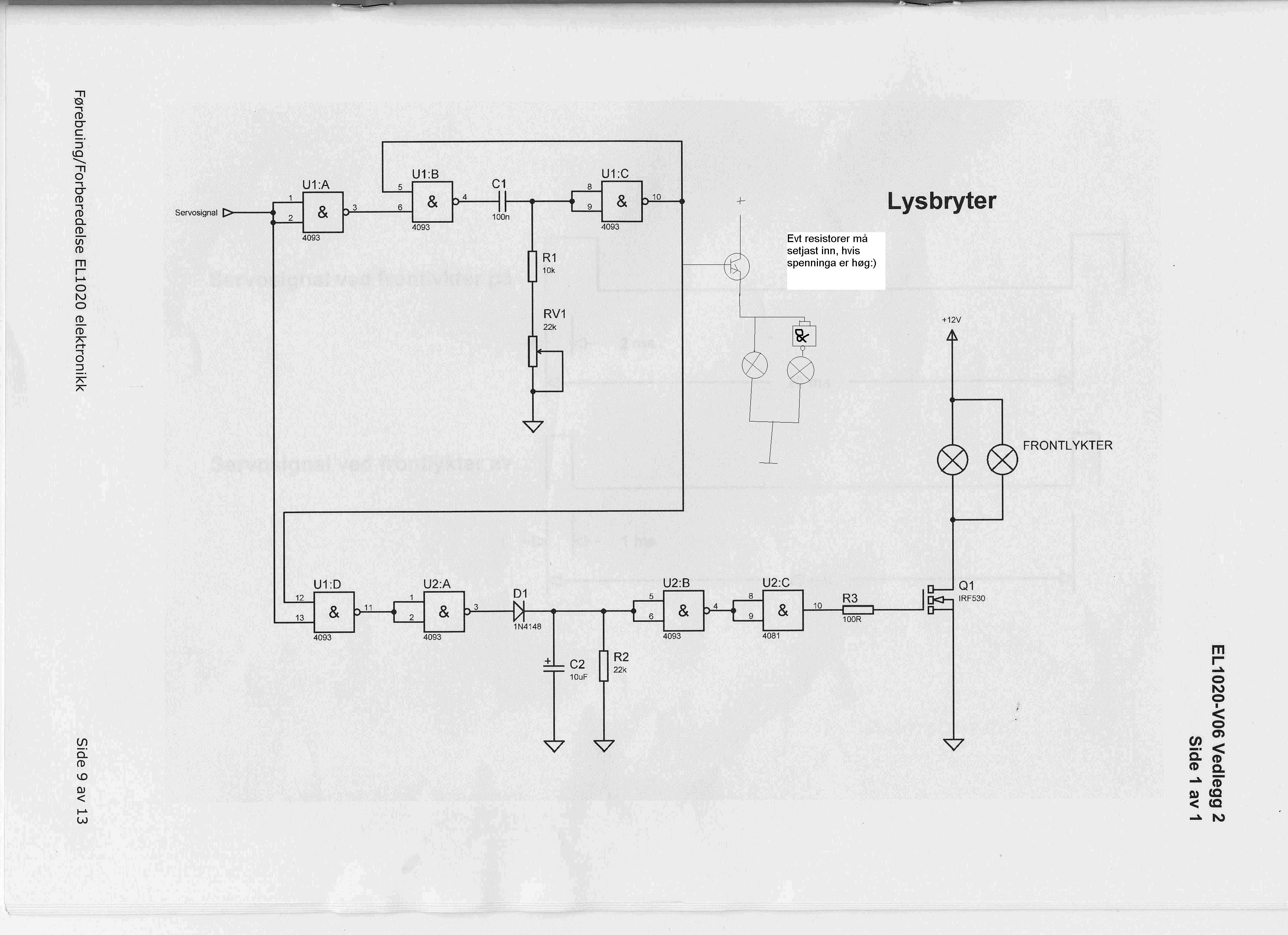

Lysbryterkretsen



Lysene skal ikke blinke!

Signalet for "lys på" kommer med en jevn puls på 2ms vil den astabile vippen (U1:B, C1, R1, RV1 og U1:C) produsere pulser. Det tar nesten 1ms før signalet fra den astabile vippen når frem til U1:D. Siden "lys på" pulsen varer 2ms vil det nå være "1" både på U1:D pinne 12 og 13. Frontlyktene vil nå tenne.



Når lysene skal slåes av, kommer det en puls på 1ms fra servoen, og siden den astabile vippen bruker under 1ms på å sende signalet videre til U1:D, vil det ikke være noe signal på U1:D når dette signalet når frem. Altså vil vi ha "1" på pinne 12 og "0" på pinne 13. Frontlysene slås nå av.



Lykke til!

6266571[/snapback]

Vil det då seie at Politilysa mine ikkje verkar?

6266609[/snapback]



jo...dei funker for det;)

[Sorloth]

ein resistor kan ikkje kortslutta



(ps. eg og var med på teininga til hanlave )

Endret 8. juni 2006 av Sorloth

[litland]

jo...dei funker for det;)



Skjønte det:) Nokon som kan forklare meg korleis Q1 (irf530) verkar?:S Er ganske så usikker på denne...

[Fawk3]

Har også hørt noe om at Q1 og Q4 tar seg av den positive delen av signalet mens Q3 og Q2 tar seg av den negative delen...

6266507[/snapback]



Stemmer det pus.. Vel.. om vi skal stole på Jarle iaf.

6266632[/snapback]



Men hvordan funker det da?? Forklar detaljert!

[litland]

Skjønte det:) Nokon som kan forklare meg korleis Q1 (irf530) verkar?:S Er ganske så usikker på denne...

6266667[/snapback]

Spurte læraren og han sa at dette berre var ein vanleg transistor, berre at han tålar større spenning.

[Solittl3]

Har også hørt noe om at Q1 og Q4 tar seg av den positive delen av signalet mens Q3 og Q2 tar seg av den negative delen...

6266507[/snapback]



Stemmer det pus.. Vel.. om vi skal stole på Jarle iaf.

6266632[/snapback]



Men hvordan funker det da?? Forklar detaljert!

6266696[/snapback]



Vel, det eneste jeg ser som kan være en logisk forklaring på dette er pinne 4 som sender positivt og pinne 11 som sender negativt på (begge) TL074 eller snakker jeg bare bullcrap nå?

[EzzTer]

Lysbryterkretsen



Lysene skal ikke blinke!

Signalet for "lys på" kommer med en jevn puls på 2ms vil den astabile vippen (U1:B, C1, R1, RV1 og U1:C) produsere pulser. Det tar nesten 1ms før signalet fra den astabile vippen når frem til U1:D. Siden "lys på" pulsen varer 2ms vil det nå være "1" både på U1:D pinne 12 og 13. Frontlyktene vil nå tenne.



Når lysene skal slåes av, kommer det en puls på 1ms fra servoen, og siden den astabile vippen bruker under 1ms på å sende signalet videre til U1:D, vil det ikke være noe signal på U1:D når dette signalet når frem. Altså vil vi ha "1" på pinne 12 og "0" på pinne 13. Frontlysene slås nå av.



Lykke til!

6266571[/snapback]

Vil det då seie at Politilysa mine ikkje verkar?

6266609[/snapback]



jo...dei funker for det;)

6266647[/snapback]





Eneste som kan lage problemer er om pærene trekker mer strøm enn ic'n tåler. (har ikke sjekka datablad, men er ikke så mye guff å få ut av små IC'er)

Kunne vært lurt med en transistor for hver pære som igjen var kobla på +12v, på lik måte som Q1 og frontlyktene.

Endret 8. juni 2006 av EzzTer

[litland]

Jupps, skal teikna dette på nytt:)

[Dodgeman]

Eneste som kan lage problemer er om pærene trekker mer strøm enn ic'n tåler. (har ikke sjekka datablad, men er ikke så mye guff å få ut av små IC'er)

Kunne vært lurt med en transistor for hver pære som igjen var kobla på +12v, på lik måte som Q1 og frontlyktene.



ikke så dumt. sikkert ekstrapoeng å få på det om den oppgaven kommer.

[EzzTer]

jo...dei funker for det;)



Skjønte det:) Nokon som kan forklare meg korleis Q1 (irf530) verkar?:S Er ganske så usikker på denne...

6266667[/snapback]



Q1 er en "effektfelttransistor", aka. MOS-FET (metal-oxide-semiconductor-field-effect-transistor)



På tegningen er Q1 en N-Kanal effektfelttransistor.

I likhet med en vanlig transitor har denne en "styrestrøm", en inngang og en utgang. Gate, Source og Drain.



IRF530



Rett meg om noe er feil =)

Endret 8. juni 2006 av EzzTer

[palo]

ezzer lag tegning av ossen du vil lage det, det får man høy score av.. hadde vært fint vis du delte d med oss andre og

[litland]

Her er politilysa teikna inn på ein måte som at dei vert styrt av ein transistor. Rett meg hvis eg tek feil:)

[kenzky]

jo...dei funker for det;)



Skjønte det:) Nokon som kan forklare meg korleis Q1 (irf530) verkar?:S Er ganske så usikker på denne...

6266667[/snapback]



Læreren vår sa at det var en "dobbel base diode (transistor)"

Men om det er riktig vet jeg ikke...

[kenzky]

Hvorfor tegner dere skjema for politilysene når de allerede er tegnet på??

[Solittl3]

jo...dei funker for det;)



Skjønte det:) Nokon som kan forklare meg korleis Q1 (irf530) verkar?:S Er ganske så usikker på denne...

6266667[/snapback]



Læreren vår sa at det var en "dobbel base diode (transistor)"

Men om det er riktig vet jeg ikke...

6266829[/snapback]



Nei dette stemmer faktisk ikke. Det er en MOS-FET

Endret 8. juni 2006 av Sona

[Dodgeman]

Hvorfor tegner dere skjema for politilysene når de allerede er tegnet på??

6266837[/snapback]



de er ikke tegnet på. frontlysene er tegnet på. Vi tenker på blålys.

[Lapsy]

IRF530 er en Power MOS-FET!!



(btw: hva skal du ha de blålysene etter? det står jo ikke noe om dem i problemstillingen )
