Fawk3 Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 "hvilken sammenheng har skjemaet med servosignal ved frontlykter på/av med lysbryter skjemaet" hanlave, bra oppgave det der Lenke til kommentar
litland Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 Heldt på, har kladda det på arket Lenke til kommentar
Dodgeman Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 Må få takke for alle tips hittil. vil komme med noe om jeg finner ut noe lurt Lenke til kommentar
palo Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 Heisann karer... sitter med denna eksamen jeg å,, virka lett, men neida, skjønner ikke en dritt av den efektforsterkeren. noen som kunne forklart den NØYE, og evt forklart hva som skjer vis det er feil i den å den komponenten. å gjørne på lysbryteren og, for der vill man jo alltit få 1 eller høy ut. helt til kondensatoren c1 lades opp... håper noen helter som skjønner dette, å kan gi 99% riktig svar kunne svart på dette... Lenke til kommentar
Fawk3 Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 Men ingen som kan ta en kjapp gjennomgang av "Effektforsterkeren", hadde vert veldig flott Skjønner noe av det, men alt for lite Lenke til kommentar
palo Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 Å det er vell ingen folk her som er sinnsykt gode i dette faget. som kunne lagt ut dette forbredelses arket sitt,, visn neo kan det, med masse god info, så er denne personen HELTEN min Lenke til kommentar
Yep Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 hei sliter med den jeg å. har ikke peiling håper vi ikke trenger forklare hele den. Blir sikker noe feilsøking på effektforsterkeren.eks ingen lyd i høytaleren hva er galt. jeg lurer på den dere batteriladeren er det noen som kan forklare den nermere fra start til mål. nøye beskrevet Lenke til kommentar
Dodgeman Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 Enkle ting om effektforsterkeren: U1:A er koblet som spennigsfølger. Den er der for å redusere induktansen. U1:b er koblet som ikke invertert forsterker. Den forsterker signalet. Q1-4 er sluttrinnet. D1 og D2 er der for å hindre overgangsforvrenging. RV1 er volumkontroll. Lenke til kommentar
Sorloth Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 forbredelses arket ligger her.. Lenke til kommentar

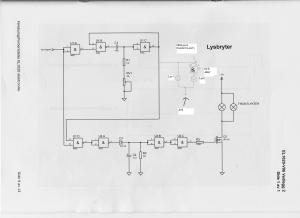

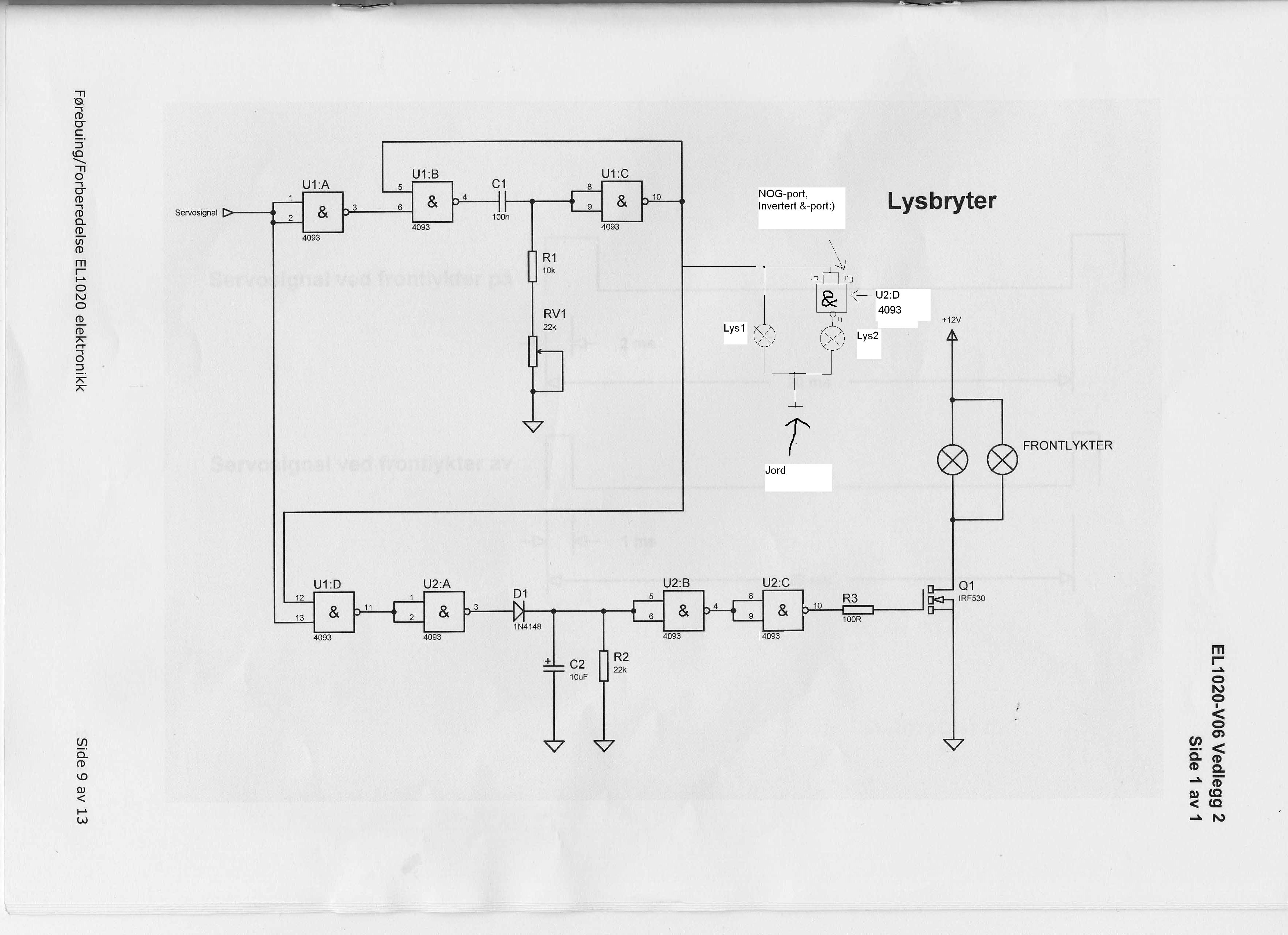

litland Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 Her er blålysa teikna inn. Har nokon andre idear og som kjem seinare. Sei i frå hvis de ikkje skjønner opplegget Enkelt og greit: LYS1 blinker når U1:C slepp igjennom, mens LYS2 blinker når U1:C ikkje gjer straum og U2:D (som eg teikna inn) slepp igjennom då den er invertert (NOG-port) Håper dette kan vere til hjelp Lenke til kommentar
Sorloth Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 er ikkje RV2 volumkontroll? Lenke til kommentar
Gjest Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 Enkle ting om effektforsterkeren: U1:A er koblet som spennigsfølger. Den er der for å redusere induktansen. U1:b er koblet som ikke invertert forsterker. Den forsterker signalet. Q1-4 er sluttrinnet. D1 og D2 er der for å hindre overgangsforvrenging. RV1 er volumkontroll. 6266449[/snapback] Eg ville no sei at RV2 er volumkontroll og at RV1 er kontroller'n til å styre kor fort sirena ska skifte mellom lyd på og av. i tilleg så forsterker U1:A seg sjølv. nokon som er enig?? Lenke til kommentar
EzzTer Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 Bra jobbet alle! *takke* Satt å lurte på en ting rundt "lysbryter" skjemaet. Hvilke tilstander kommer dere frem til at U1:D har på inngangene (pinne 12 og 13) FØR servosignal, og ved servosignal? Ellers må jeg melde meg på "mase-etter-effektforsterker-forklaring klubben" jeg også! var litt vrien den biten der. Stå på, så blir det 6-ere på hele gjengen! Lenke til kommentar
Fawk3 Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 Det hjalp litt den forklaringa der Dodgeman men kan noen forklare meg hvor signalet til høytaleren kommer?? Kommer det fra den inverterende (pinne 6).. Har også hørt noe om at Q1 og Q4 tar seg av den positive delen av signalet mens Q3 og Q2 tar seg av den negative delen... Men, blir bare forvirret Lenke til kommentar
palo Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 jeg kan skrive litt hva som skjer når vær komponent ikke funker, så må dem som mener jeg har feil et sted rette på det Feil i R1) Da vill ikke darlintonkoblingen(q4 og q3) fungere, fordi at Q4 ikke får base spenning, derfor vill ikke Q3 få base spenning og laderen vil heller ikke lade opp batteriet! C1) vis c1 er gammel og evt har tørket ut vill kapitansen synke, muligens så langt at rippelspenningen blir for stor og kan kanskje ikke levere nok strøm, HMS (elektrolyttkondensator) kodensatorer inneholder pcb(særlig gamle kandensatorer) Pcb står for polyclorertebifenyler) og er svært giftig, oljen trekker inn i huden og kan skade leveren, dette skal derfor behandles som spesial avfall!! R2) da vill ikke JORD funke U2) vis u2 ikke virker (kortsluttning) vill den kun lede rett til jord, men vis det er brudd så vill ikke r3 fungere å batteriet vill lade uansett hvor varmt d blir! Q1) kortlslutt: RETT TIL JORD D1ogR5 ) vis d1 eller r5 er kortsluttet vil r3 få en ugjenvn spenning og det er ikke sikkert u2 vill tenne! Tror det var alt. dere må gjerne rette på meg!! Lenke til kommentar
Gjest Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 (endret) det går jo ikkje an å slette ein post..så eg må skrive dette for å fjerne dei feilene som eg hadde Endret 8. juni 2006 av Gjest Lenke til kommentar
Fawk3 Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 Hanlave, nice tegning Hadde litt problemer med å se først da før jeg fikk forstørra opp saken Tror den vil funke fint sånn bra ide Lenke til kommentar
Mrwonders Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 Lysbryterkretsen Lysene skal ikke blinke! Signalet for "lys på" kommer med en jevn puls på 2ms vil den astabile vippen (U1:B, C1, R1, RV1 og U1:C) produsere pulser. Det tar nesten 1ms før signalet fra den astabile vippen når frem til U1:D. Siden "lys på" pulsen varer 2ms vil det nå være "1" både på U1:D pinne 12 og 13. Frontlyktene vil nå tenne. Når lysene skal slåes av, kommer det en puls på 1ms fra servoen, og siden den astabile vippen bruker under 1ms på å sende signalet videre til U1:D, vil det ikke være noe signal på U1:D når dette signalet når frem. Altså vil vi ha "1" på pinne 12 og "0" på pinne 13. Frontlysene slås nå av. Lykke til! Lenke til kommentar
Sorloth Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 D1ogR5 ) vis d1 eller R5 er kortsluttet vil r3 få en ugjenvn spenning og det er ikke sikkert u2 vill tenne! 6266528[/snapback] R5 kan ikkje kortslutte.. men eit brudd kanskje.. ellers er alt topp. HMS delen er bare genial. den må eg skria opp Lenke til kommentar
litland Skrevet 8. juni 2006 Del Skrevet 8. juni 2006 Lysbryterkretsen Lysene skal ikke blinke! Signalet for "lys på" kommer med en jevn puls på 2ms vil den astabile vippen (U1:B, C1, R1, RV1 og U1:C) produsere pulser. Det tar nesten 1ms før signalet fra den astabile vippen når frem til U1:D. Siden "lys på" pulsen varer 2ms vil det nå være "1" både på U1:D pinne 12 og 13. Frontlyktene vil nå tenne. Når lysene skal slåes av, kommer det en puls på 1ms fra servoen, og siden den astabile vippen bruker under 1ms på å sende signalet videre til U1:D, vil det ikke være noe signal på U1:D når dette signalet når frem. Altså vil vi ha "1" på pinne 12 og "0" på pinne 13. Frontlysene slås nå av. Lykke til! 6266571[/snapback] Vil det då seie at Politilysa mine ikkje verkar? Lenke til kommentar
