Eksamen GK Elektronikk

[tesmo]

Hvordan koble inn et lys eller LED som vil lyse når batteriet lader?

Det kan jo være en eventuell oppgave...

Kan noen tegne det?

6270114[/snapback]





Jeg har tegnet inn et forslag som vil lyse når batteriet lyser.. en LED!

6270235[/snapback]





det blir bedre å tegne inn en LED sån. vis du kobler den i serie så ryk den med en gang fordi den ikke tåler strømen som går

[palo]

å d en motstander bør være hvor stor, gjærne med utregning

[Andy-boy]

Hvordan koble inn et lys eller LED som vil lyse når batteriet lader?

Det kan jo være en eventuell oppgave...

Kan noen tegne det?

6270114[/snapback]





Jeg har tegnet inn et forslag som vil lyse når batteriet lyser.. en LED!

6270235[/snapback]





det blir bedre å tegne inn en LED sån. vis du kobler den i serie så ryk den med en gang fordi den ikke tåler strømen som går

6271576[/snapback]



Der tror jeg du ikke kan få det mer rett....

Takker

[Yep]

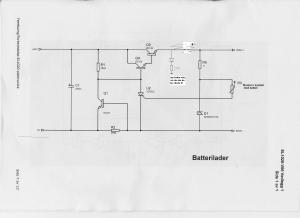

hei lurte på om noen kunne løse denne floken å svare 100% sikkert at R3 på batteriladeren er en ntc.grunnen til jeg spør er fordi læreren våres ga oss besjed om at det var en ptc.men har fulgt med på sida å folk siere det er en ntc stemmer det??????

[Izo]

hei lurte på om noen kunne løse denne floken  å svare 100% sikkert at R3 på batteriladeren er en ntc.grunnen til jeg spør er fordi læreren våres ga oss besjed om at det var en ptc.men har fulgt med på sida å folk siere det er en ntc stemmer det??

6271678[/snapback]



Kan svare deg sikkert på den ja. Det er en NTC.

Motstanden blir mindre desto varmere det blir

[D4rkY]

hei lurte på om noen kunne løse denne floken  å svare 100% sikkert at R3 på batteriladeren er en ntc.grunnen til jeg spør er fordi læreren våres ga oss besjed om at det var en ptc.men har fulgt med på sida å folk siere det er en ntc stemmer det??

6271678[/snapback]





læreren vår sa det var en ntc fordi den hadde et - tegn... det ser du hvis du "snur" på arket....

[D4rkY]

men kan noen forklare meg hva C2 og R2 gjør i lysbryter kretsen?

[Yep]

hei lurte på om noen kunne løse denne floken  å svare 100% sikkert at R3 på batteriladeren er en ntc.grunnen til jeg spør er fordi læreren våres ga oss besjed om at det var en ptc.men har fulgt med på sida å folk siere det er en ntc stemmer det??

6271678[/snapback]





læreren vår sa det var en ntc fordi den hadde et - tegn... det ser du hvis du "snur" på arket....

6271704[/snapback]



takk

[Yep]

men kan noen forklare meg hva C2 og R2 gjør i lysbryter kretsen?

6271718[/snapback]





tror den gjør det samme som c1 og ri øverst på koblingen lader opp

[litland]

Nokon som hugsar formelen for å rekne ut motstanden hvis ein skal minske ei spenning på 20 V til å passe til ein diode på 2 V?

[Yep]

litt i tvil enda skal frontlykta blinke eller bare lyse er det noen som kan si meg inn og ut signal på noen av komponentene 1og logisk 0

[Yep]

noen som kan forklare hele lysbryteren fra start til mål må notere ned noen stikkord hva er servosignal hvor blir det produsert ???????? :)

[Rikkely]

Takk for alle løsningforslagene =)



Lykke til

[tesmo]

Nokon som hugsar formelen for å rekne ut motstanden hvis ein skal minske ei spenning på 20 V til å passe til ein diode på 2 V?

6271796[/snapback]





spenning over motstanden 20-2=18v



antal ohm 18/0.025= 720 ohm

[EzzTer]

HER LIGGER LYSBRYTER'N DETALJERT FORKLART. . . . mener dette skal stemme ut i fra virkemåte..

lysbryter_eksamen.txt

Endret 9. juni 2006 av EzzTer

[Andy-boy]

Takker for all hjelp, tror dette skal gå bra

Lykke til alle sammen

[cantwo]

Faen ass.. prøven var ikke lett den nei.. jeg tror jeg bare greide 1 og 2.. kanskje 3.

[Stian-89]

Ferdig med eksamen nå, ikke helt sikker på hvordan det gikk, men tror jeg iallefall skal få ståkarakter.



Oppgave 1: Er usikker på om jeg gjorde rett, tror nok det er feil

Jeg tenkte slik at ladestrømmen går fra batteri + gjennom motstanden R5 og zenerdioden til batteri - og går gjennom batteriet som skal lades opp tilbake til batteri +. Regnet da ut at strømmen gjennom R5 = 20mA og at for å doble ladestrømmen må jeg halvere motstanden R5, da blir ladestrømmen 40 mA.



Opgave 2: Glemte selvfølgelig å ta med at Q1 kan være kortsluttet. Håper bare det stemmer at det kan være R1 og RV1 som er kortslutta (blir 0ohm), og da gjør at vippen sender signalet videre på 0,1µs (blir 1 etter 0.1µs). Da blir det to enere på U1D.

Skrev også hvordan kretsen fungerte.



Oppgave 3: Skrev ned generell feilsøking (signalfølgemetoden).

Så skrev jeg hvilke transistorer som tar negativ og hvilke som tar positive signal, og at da feilen sannsynligvis ligger i de som tar de negative (dersom signalet ut av U1B er ok).

Spenningsmåling og bla, bla..



Oppgave 4: Her skrev jeg at verdiene på R4 og R3 endres slik at FU=1+R4/R3=200.

Er 16 slik som kretsen var. Endret R4 til 199kohm og R3 til 1kohm.



Det er vel cirka det jeg skrev, skrev mellom 4 og 5 sider i innføring..

Kan noen si om jeg er helt på villspor med alle svarene?

Endret 9. juni 2006 av stianandre

[Sorloth]

dritt rkssamen..

[Rikkely]

Dette gikk skikkelig dårlig!



Følte at jeg hadde tidspress på meg, selv om jeg gikk 1 time før tiden.

Satt der å frøys og kaldsvetta. Oppgavene var egentlig ikke så vanskelige, men jeg tror jeg svarte feil på det meste. Hadde vanskeligheter med å konsentrere meg i dag.



Jeg glemte seff å skrive hvordan kretsene fungerer, jeg gikk rett på feilsøking.



Etter eksamen, altså nå ser jeg hvor mye mer jeg kunne ha skrevet. Jeg kunne ha utfylt mer og ikke minst svare riktig på oppgavene.





Jeg kan nevne et skrekkeksempel:



Oppgave 1) Hvordan dobble strømmen i batteriladeren? (eller noe)

Jeg byttet ut den første motstanden (R1) som var 560 ohm med en motstand som var 280. Da vil jeg jo få dobbelt så mye ampere tenkte jeg.

Helt sikkert feil



yesyes... Håper det gikk bedre for dere da
