Eksamen GK Elektronikk

[D4rkY]

hei hei



fikk forberedelsesdelen av EL eksamen i dag og lurer på om noen har noen forslag til hvordan oppgaven skal løses....



situasjonbeskrivelsen er:

SOM DET ENE AV TO LÆREPLANFASTSATTE PROSJEKTER ØNSKER GRUPPA DI Å FÅ EN FJERNSTYRT MODELL AV EN POLITIBIL MED SIRENE OG FRONTLYKTER TIL Å FUNGERE....



det er også med skjemaer av... en batterilader, en lysbryter krets, en servosignal krets når frontlyktene er av og på og en effektforsterker...



skal prøve å få lagt ut bilde av kretsene når jeg kommer hjem så lenge ikke noen andre gjør det...

[Magnusha]

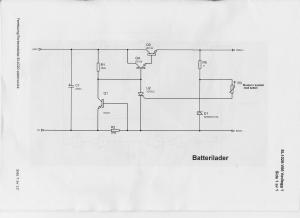

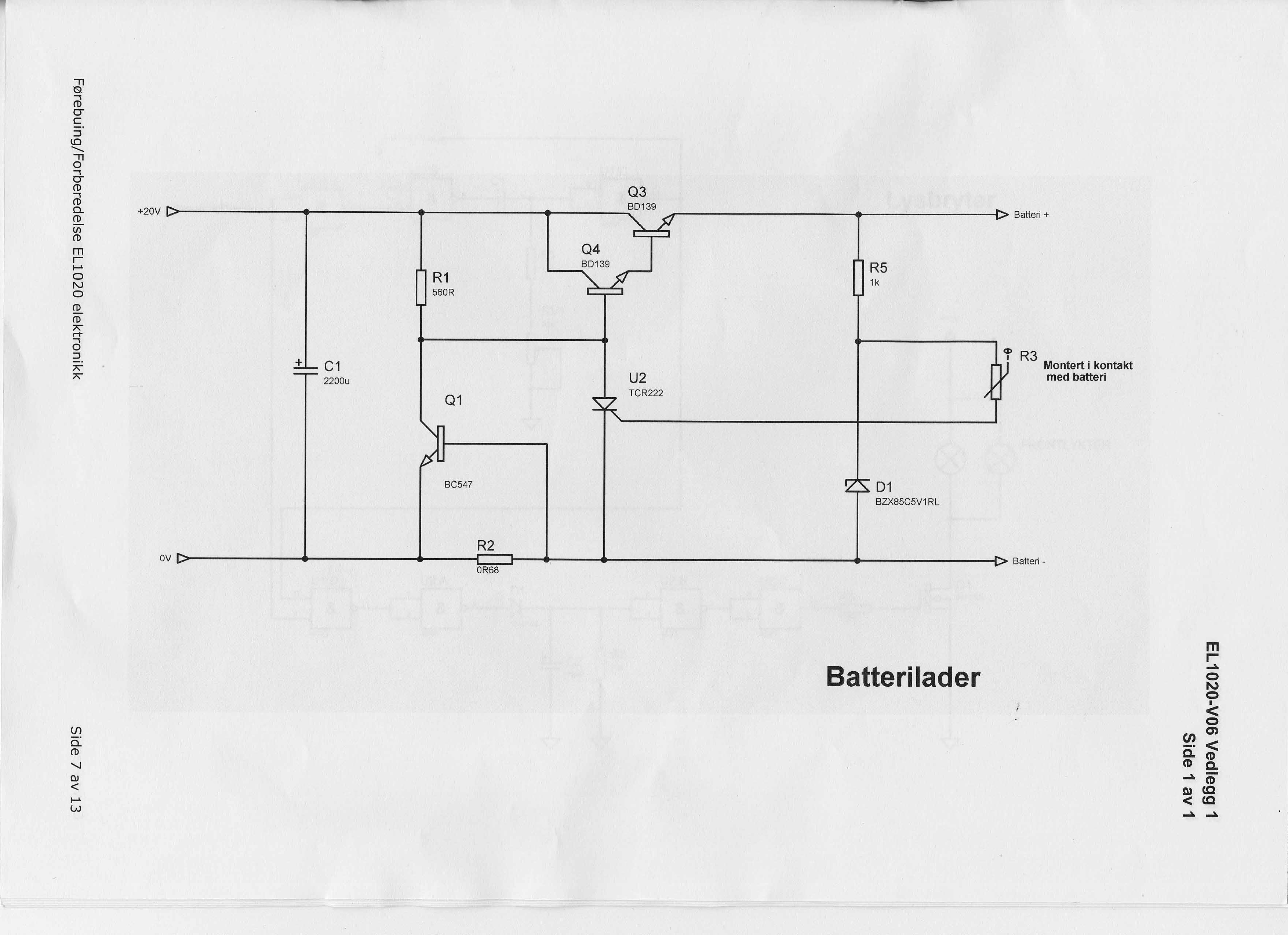

Har fått denne selv! Den virka ikke så vanskelig, men læreren vår har forklart oss litt. Den batteriladeren er en spenningsstabilisator med strømbegrenser. Den NTC motstanden i kretsen er en beskyttelse mot overlading av batteriet. Når denne blir for varm minker resistansen og tyristoren vil få en puls slik at den vil lede, da er batteriet fulladet. Da går strømmen gjennom R1, gjennom tyristoren og til 0V. Transistor Q1 og R2 er en strømbegrenser, så når strømen blir for høy slik at det vil ligge 0,6V over R2 vil Q1 begynne å lede. Da vil det ikke gå noe strøm i kretsen.

Håper noen kan legge ut bildene her, da blir det litt lettere å forklare

Kan sikkert forklare litt mer hvis noen ønsker dette, men må tilbake å øve litt nå!

[litland]

Her er vedlegga til Eksamen.

Vil også tipse om at på www.elfa.se finn de datablad til kvar enkelt komponent



edit: Retta feil

Endret 8. juni 2006 av hanlave

[Mrwonders]

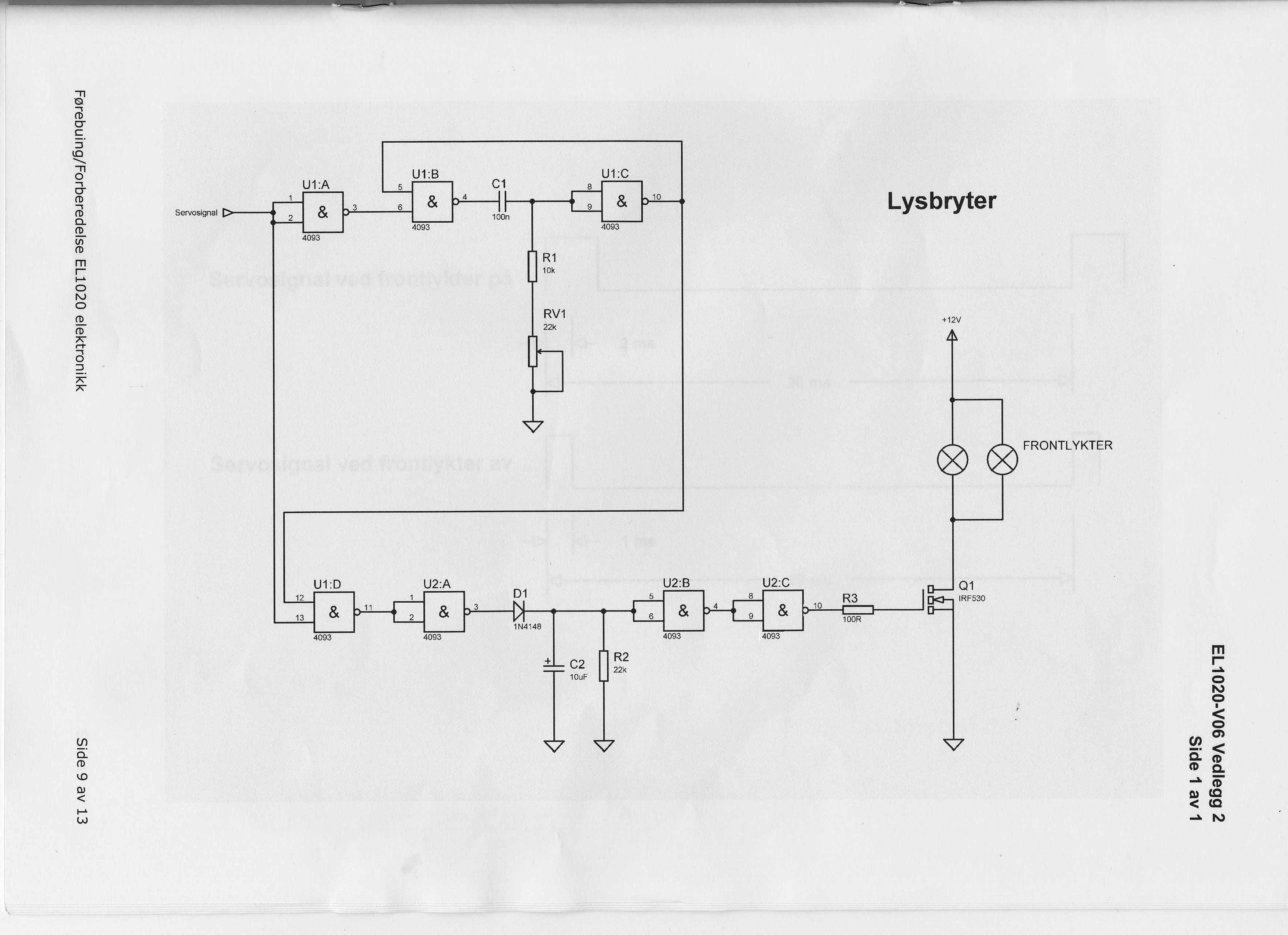

Det er en feil i lysbryter kretsen. U2:C skal være en NOG port. Altså en 4093.

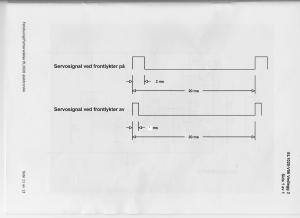

Det er også en feil på signal skjemaet for servosignal ved frontlykter på. Tidslinjen viser 1 ms, ved lys på, den skal være dobbelt så stor, altså 2ms (tiden som er oppgitt er riktig, men tidslinjen viser bare 1ms)



Mrwonders..

[kenzky]

Fatter ingenting av effektforsterkeren :S noen som kan folrklare meg?

[Mrwonders]

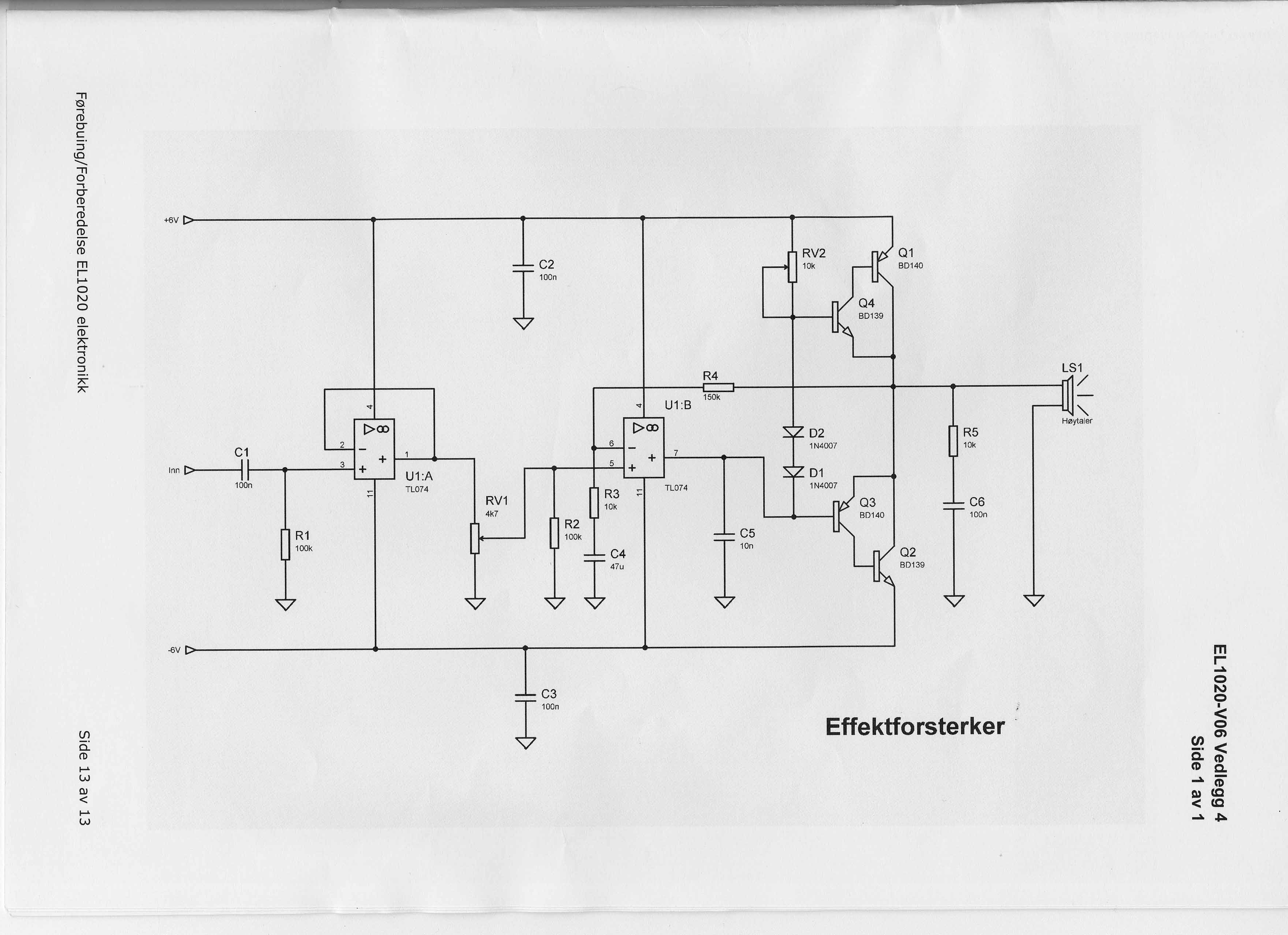

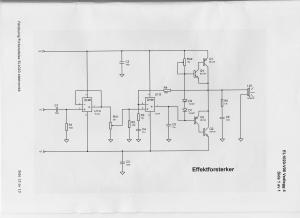

Effektforsterkeren er en klasse AB forsterker (push pull).

[Sorloth]

Har fått denne selv! Den virka ikke så vanskelig, men læreren vår har forklart oss litt. Den batteriladeren er en spenningsstabilisator med strømbegrenser. Den NTC motstanden i kretsen er en beskyttelse mot overlading av batteriet. Når denne blir for varm minker resistansen og tyristoren vil få en puls slik at den vil lede, da er batteriet fulladet. Da går strømmen gjennom R1, gjennom tyristoren og til 0V. Transistor Q1 og R2 er en strømbegrenser, så når strømen blir for høy slik at det vil ligge 0,6V over R2 vil Q1 begynne å lede. Da vil det ikke gå noe strøm i kretsen.

Håper noen kan legge ut bildene her, da blir det litt lettere å forklare

Kan sikkert forklare litt mer hvis noen ønsker dette, men må tilbake å øve litt nå!

6265388[/snapback]



godt å veta..

har du nåkke meir lurt å fortelle.. so berre fortell..

[Jtand]

Er i samme situasjon som deg! Henger meg med på denne.

[litland]

Det er en feil i lysbryter kretsen. U2:C skal være en NOG port. Altså en 4093.



Eit anna alternativ til denne feilen er jo at denne porten egentlig er U3:A og er på ein eigen "IC". Eg har ikkje sett meg så veldig inn i skjemaet endå, men eg skriv no det eg ser kan vera feil.

Endret 8. juni 2006 av hanlave

[litland]

Effektforsterkeren er en klasse AB forsterker (push pull).



Kan du spesifisera litt meir?

[Gjest]

Det er mulig at den feilen på U2:C ikkje har noke å sei for kretsen. det er jo ein feil selfølgelig då, men eg trur ikkje det ska ha noke å sei for kretsen om den er ein NOG- eller OG-port, fordi mellom U1:B og U1:c lages det ein "sirkel" som slår seg av og på heile tida. sånn at lyktene blinker uansett om dei begynner av eller på.



Men eg er ikkje heilt sikker.....

[Jtand]

Noen som kan forklare servosignalet på lykter? Litt blank der

Endret 8. juni 2006 av Jtand

[Aalton]

Kunne godt tenkt meg en forklaring på det jeg også

[Gjest]

Noen som kan forklare servosignalet på lykter? Litt blank der

6265761[/snapback]



Eg heldt på å finne ut ka det dreier seg og....det eg kan sei er at ut i frå kalla signaler den gjer.....så bliker frontlyktene uansett!



Så eg mistenker ein liten (stor) feil på servosignal skjemaet!

[Magnusha]

Effetkforsterkeren er en klasse AB ikke sant? Det er jo dioder der som skal hindre overgangsforvrenginger og sånt.. Er litt usikker på den der...

[Aalton]

Effektforsterkeren er en klasse AB forsterker (push pull).

6265631[/snapback]



Ifølge han er det en AB-forsterker

[Izo]

Ja, det er en Klasse AB.

[Magnusha]

På batteriladeren kalles koblingen Q3 og Q4 en Darlington kobling hvis noen lurte Men er det noe galt med Lysbryter kretsen? Har prøvd å gjennom gå denne i klassen, men det er noe som ikke rimer helt tror jeg

[Stian-89]

På batteriladeren kalles koblingen Q3 og Q4 en Darlington kobling hvis noen lurte



Læreren vår sa først at det var en darlington kobling, men etter vi kom inn igjen fra friminutt sa han at det ikke var det likevel. Vet ikke hva som er rett.





Dersom noen lurer så er U1:B, C1, R1, RV1 og U1:C på lysbryterskjemaet en monostabil-vippe..

Endret 8. juni 2006 av stianandre

[Sorloth]

ja det er ein darligton kobling..



monostabil vippe.. kjekt å vite

Endret 8. juni 2006 av Sorloth
