Eksamen i Elektroteknikk EL1010

[Gozarpz]

Enkelt tegnet



[Forumforumforum]

http://home.no/espennyh/div/bra%20tegning



min tegning ;p



Det er riktig ? (om dere skjønner det da)

[Gozarpz]

Ser riktig ut.

[paroa]

Det var R2 som ikke fungerte i spenningsfordeleren?

[Gozarpz]

Det var det jeg kom frem til

[ghrr]

hadde i hvertfall feil på den med stikkontaktene



jeg tok 2 16A kurser jeg

[Complexity]

Må bare vær litt glad slapp de 2 neste examene

[Karlfk]

hadde i hvertfall feil på den med stikkontaktene



jeg tok 2 16A kurser jeg

6259255[/snapback]



Det var det jeg gjorde også, og har en i familen som er elektrikker. Å han foreslo det for meg i går. Så jeg er ganske sikker på at du har riktig

[Karlfk]

Men fikk med spørsmålsarket hjem jeg da....

Så her kommer hele eksamen:



Oppgave 1:

I garasjeanlegget skal det monteres 6 stikkontakter for motorvarmere. Hver stikkontakt belastes med inntil 1000 W. Avstanden fra hovedtavla til garasjeanlegget er 80 m. (Maksimalt tillatt spenningstao: 4% )



a) Lag løsningsforslag med koblinsskjema, kabeltverrsnitt og uttstyrsliste.



b) Hvilke sikkerhetstiltak mener du det er nødvendig å gjennomføre i forrkant av et slikt arbeid?



Utenfor vaskeriet blir det ofte isete og glatt vinterstid. Styret i borettslaget har derfor besluttet å legge varmekabler i området. Det skal legges to varmekabler da det er ønskelig å regulere varmen med en reguleringsvender. Arealet er 20 m2, og det bør beregnes 150 W/m2.



c) Velg varmekabler fra vedlegg 2, og velg en løsning på hvordan varmen skal reguleres.



d) Hvilke effekter vil du få på hvert trinn?



e) Gjør nødvendige forandringer på vedlegg 1.



Styret er interessert i hva det vil koste å bruke varmekablene gjennom en vintersesong. Gjennomsnittlig pris pr. kWh = 55 øre, gjennomsnittlig nettleie inklusiv fastavgift pr. kWh = 75 øre.



f) Lag en oversikt over hvor mye dette vil koste.



g) Drøft denne formen for bruk av energi.



Oppgave 2:

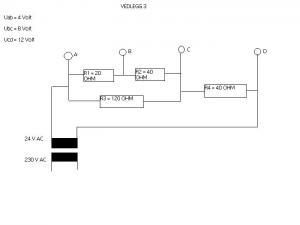

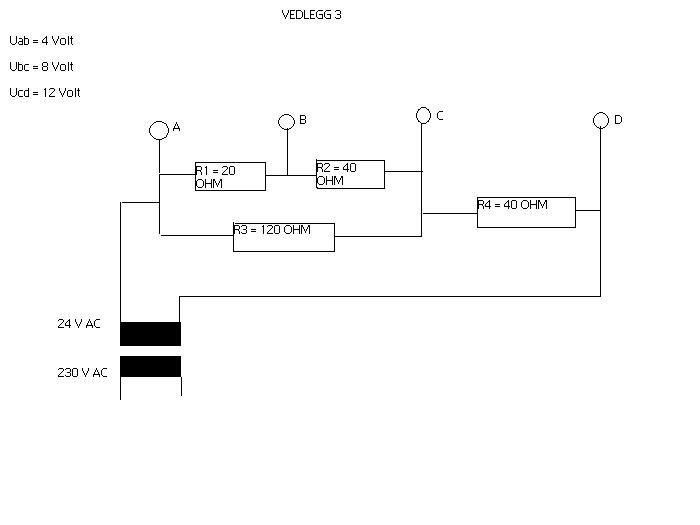

I vaskeriet skal dere reparere en del i en tørketrommel. Det viser seg at det er oppstått feil i en spenningsdeler. Ved kontrollmåling måler dere følgende:

Uab = 7,2V, Ubc = 0V, Ucd = 16,8V



a) Hvordan vil du gå frem for å finne denne feilen?



b) Vis på vedlegg 3 hvordan du kan måle strøm, spenning og resistans ved feilsøking.



c) Beregn forventede måleresultater, før og etter at feilen er utbedret

Endret 7. juni 2006 av Karlfk

[ghrr]

hadde i hvertfall feil på den med stikkontaktene



jeg tok 2 16A kurser jeg

6259255[/snapback]



Det var det jeg gjorde også, og har en i familen som er elektrikker. Å han foreslo det for meg i går. Så jeg er ganske sikker på at du har riktig

6259781[/snapback]

det var godt å høre!





på den siste, var det kortslutning i r2?

[Karlfk]

Ja det...., ellers så var det kortslutning i mellom bunnen punkt B og høyre side av R3....., men det går ut på det samma

Endret 7. juni 2006 av Karlfk

[Complexity]

hadde i hvertfall feil på den med stikkontaktene



jeg tok 2 16A kurser jeg

6259255[/snapback]



Det var det jeg gjorde også, og har en i familen som er elektrikker. Å han foreslo det for meg i går. Så jeg er ganske sikker på at du har riktig

6259781[/snapback]

det var godt å høre!



6260100[/snapback]



Yppeli det jeg brukte

[gOOseman]

jaja.. da var eksamenen unnagjort. takka faen for da! takker alle på forumet for hjelpa, bbbas.no, elsiden.no ++

smooth tråd.

[ghrr]

dere som brukte 2 16A, hvor stort tverrsnitt hadde dere på kablen?



jeg hadde 4mm2 men begynner å lure på om det var feil.. de andre i klassen hadde 2,5mm

[Senz0r]

Hadde den prøva idag, hehe.

Mange som har følelsen på at de stryker = /

[Senz0r]

dere som brukte 2 16A, hvor stort tverrsnitt hadde dere på kablen?



jeg hadde 4mm2 men begynner å lure på om det var feil.. de andre i klassen hadde 2,5mm

6262095[/snapback]

Jeg fikk 2.5mm

[broodwar]

.

Endret 29. januar 2008 av broodwar

[Forumforumforum]

Hadde den prøva idag, hehe.

Mange som har følelsen på at de stryker = /

6262110[/snapback]





stryke på den prøva ? da er du god!

[Sunnygill]

Synes prøva gikk helt greit jeg,, kunne ha gjort det litt bedre!

Takk for all hjelp jeg fikk her på forumet!

[Gozarpz]

dere som brukte 2 16A, hvor stort tverrsnitt hadde dere på kablen?



jeg hadde 4mm2 men begynner å lure på om det var feil.. de andre i klassen hadde 2,5mm

6262095[/snapback]



Med 2.5mm2 får du for høyt spenningsfall. Med 4mm2 går det såvidt akkurat. Så jeg valgte 6mm2.

Men fant ut at jeg kunne bruke 3fase tilslutt, og der ble det 10mm2.
