Hvordan ser nettverket ditt ut?

[nree]

Hvilke programmer brukere dere for å tegne nettverket?

Microsoft Visio

7035533[/snapback]



Hmm.. følger Visio med i Office 2003?

Finner det ikke i så fall

[nets]

Hvilke programmer brukere dere for å tegne nettverket?

Microsoft Visio

7035533[/snapback]



Hmm.. følger Visio med i Office 2003?

Finner det ikke i så fall

7036978[/snapback]



Det er i professional pakka

[Trynemjoel]

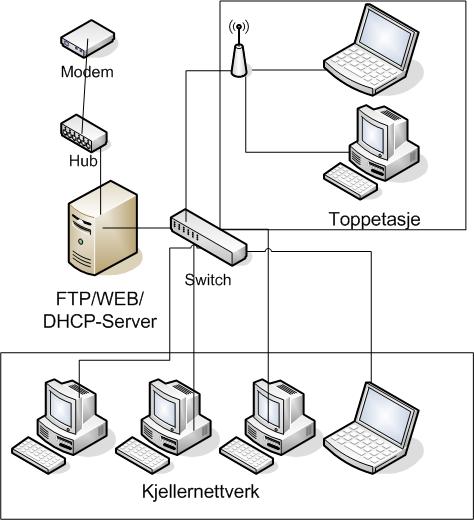

Mitt nettverk

[BeFs]

Hvorfor har du en HUB mellom modemet og serveren?

[Melkekartong]

"Det enkle er ofte det beste"

[iChristian]

"Det enkle er ofte det beste"

7083466[/snapback]

Fint nettverk, men det er ikke litt pornofokusert?

[Melkekartong]

"Det enkle er ofte det beste"

7083466[/snapback]

Fint nettverk, men det er ikke litt pornofokusert?

7083488[/snapback]

'



hey, hva skal man ellers med internett, data og 1tb lagringsplass??

[Lidskjalv]

"Det enkle er ofte det beste"

7083466[/snapback]



Konge!

[Pingla]

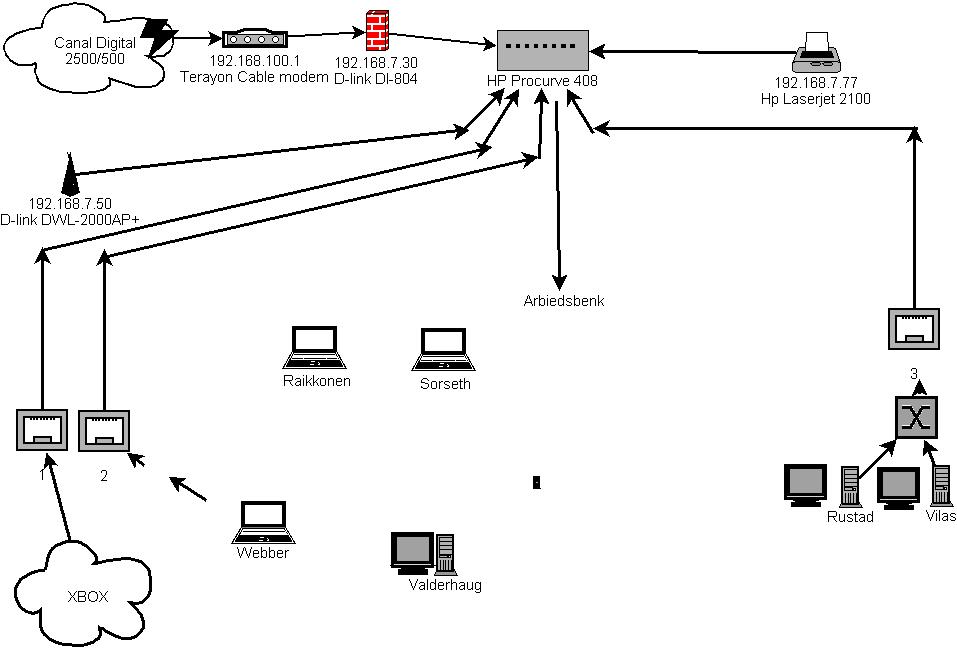

Her er mitt nettverk:





[Trynemjoel]

Hvorfor har du en HUB mellom modemet og serveren?

7079456[/snapback]

Er for krisetilfeller om Serveren går ned, så kan kjellernettet koble direkte på Modemet og komme på nett

[fa2001]

Jeg har litt for mye tid til å tegne her



Den logiske strukturen er vel egentlig mer interessant enn den fysiske, men det var ikke det tråden handlet om...



Og ja, SMC-routeren bare henger der, brukes ikke til noe, annet enn en "Ping-server" ;D




[mhw357]

Her er da mitt nettverk

[BeFs]

fa2001:

Hvorfor står SMC-routeren bak routerpcen? Hvordan har du konfigurert routerpcen? Får du kontakt med SMC-routeren? Kjører de to forskjellige subnett? Går nettet ditt virkelig rett inn i HUBen?

[ExcaliBuR]

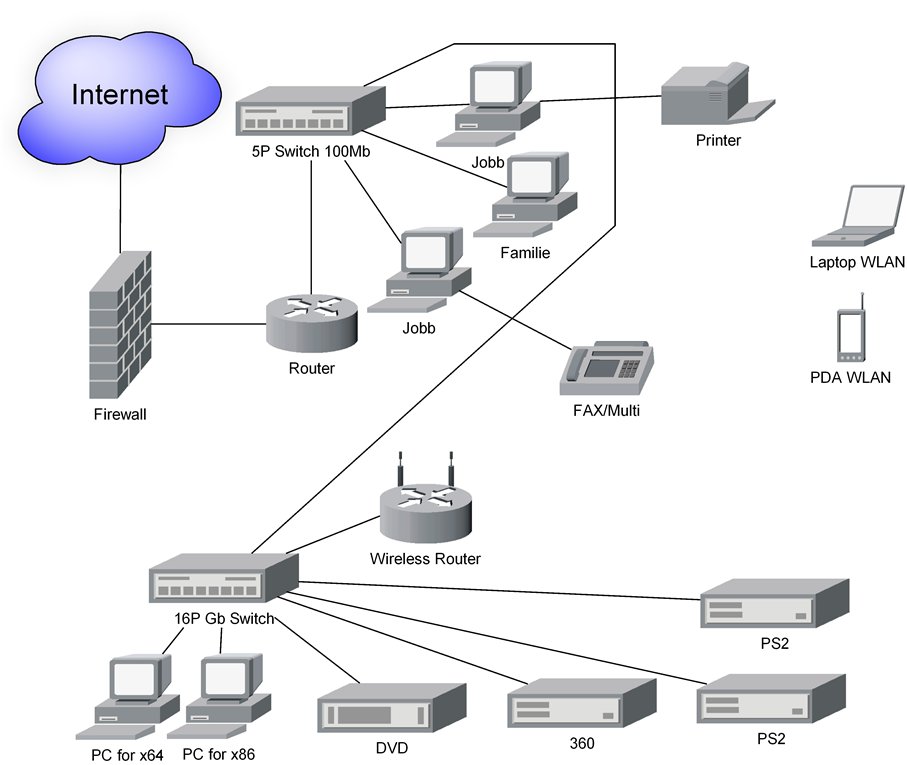

Slik ser det ut hos meg, går kun over tre etasjer.

[fa2001]

fa2001:

Hvorfor står SMC-routeren bak routerpcen? Hvordan har du konfigurert routerpcen? Får du kontakt med SMC-routeren? Kjører de to forskjellige subnett? Går nettet ditt virkelig rett inn i HUBen?

7092679[/snapback]

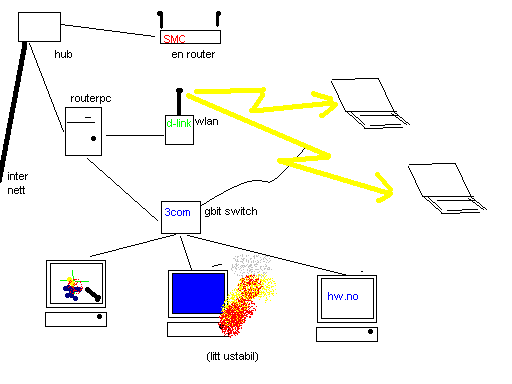

Hei, SMC-routeren står ikke bak routerpcen! Den er kobla rett på nettet, får offisiell IP fra UPC. Den trådløse funksjonen er av en eller annen grunn begrenset til ca. 3 m , kanskje fordi den er så gammel, så den brukes virkelig ikke til noe! En av PCene skal egentlig henge på den, men ble flyttet over til routerpcen for ikke så lenge siden. Det stemmer at nettet går rett inn i huben, men det er jo ikke noe problem for alt som er kobla til huben er routere.



EDIT: Opps, glemte ett spørsmål



RouterPCen er også en Server PC, den kjører Ubuntu Linux, serverversjonen, og har noen ganske kompliserte firewall og NAT-regler:



-Kort 0: Internett (hub): Begrenser inn-trafikk til "eksterne tjenester"; dvs, SSH, VPN. Utgående fra andre maskiner NAT'es. Dynamisk IP, 80.125.ettelerannet

-Kort 1: LAN (switch): Alle tjenester på serveren er åpent. 10.250.1.1

-Kort 2: WLAN (ap): Samme som for internett, men tillater DNS, ikke tilgang til andre 10.x.x.x nett. 10.250.2.1 -- kan selfvølgelig koble til VPN via denne, se neste

-VPN: Samme som LAN, kan kommunisere med LAN, 10.250.3.1



Router PCen kjører DNS, DHCP, WWW, Samba og masse rart som dere ikke vil vite om



Anbefaler dette oppsettet varmt, men det krever en del tid å sette opp, spesielt iptables og DNS.

Endret 19. oktober 2006 av fa2001

[Torbjørn]

Det er mye imponerende komplekse og avanserte hjemmenett her!

[nree]

Hmm.. har lagt opp mange tegninger i denne tråden?



Jaja, fant frem visio nå så plotta jeg inn telefonene og..



Hele nettverket blir nok ganske forandret når vi får lyse inn i huset i mars 07

Ja, vi har "litt" telefoner, blir sikkert erstattet med 2 trådløse i mars, min godeste far hadde telemontør som yrke tidligere, så det sier jo sitt



[just_me]

Her er mitt nettverk:





7086070[/snapback]





er det et program dere tegner dette i? et sånt "settinn" program?

[verwooks]

Her er da mitt nettverk

7089459[/snapback]





hahaha

[quarkey]

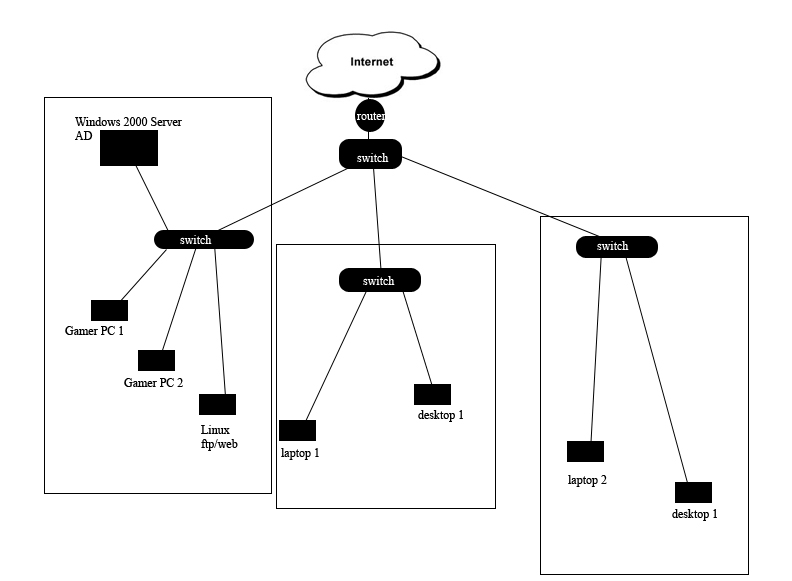

Her er mitt nettverk:







Nettverket er delt inn 3 soner som er 3 forskjellige leiligheter.

Sone 1 er min del.



Windows server til AD - Må ha noe å leke med.

Linux til FTP/web og diverse greier.







I morgen skal jeg lage en tegning av nettverket mitt på jobben.

Mye gammelt og morsomt utstyr

Endret 29. oktober 2006 av quarkey
