Bygge vannblokk for ram?

[MagE]

Så en som bygde en større blokk med et større TEC. Så det på www.xtremesystems.org tror jeg. Men det var en stund siden



Fant en link: http://www.xtremesystems.org/forums/showpo...1&postcount=103



Var en større jeg så tidligere

6021269[/snapback]

Ja, har sett den der før, men skjønner heller ikke helt prinsippet.

6021683[/snapback]

Her står det beskrevet:



http://www.xtremesystems.org/forums/showpo...51&postcount=11

[ManagHead]

Loddet sammen noen plater her nå, men skulle egentlig hatt kobberblokker og så frest ut. Skal prøve å skaffe meg det istedet - senere. Skal gjøre et nytt forsøk på å ta av ihs nå

[magnulf]

Jeg og har begynt å lage noe lignende den tegningen jeg laget...

[ManagHead]

Jeg og har begynt å lage noe lignende den tegningen jeg laget...

6022954[/snapback]

Kult



Fikk av klipsene på ihs nå, men så var det noe teip/lim der. La brikken i fryseren, andre måter å få det av på?



Fikk den av, og det passet ganske bra og Må pusse litt, så kommer bilder.

Endret 1. mai 2006 av ManagHead

[magnulf]

Sweet

Jeg og har en brikke med ihs men jeg vet ikke hva den er laget av så gidder jeg ikke skru av pcen for å ta den ut

[ManagHead]

Ble ikke rare pussinga da men

[magnulf]

Så jo greit ut dette... trenger ikke pusse før den er nesten ferdig

[ManagHead]

Skal fikse den andre nå, ble noe tull med loddinga der, og så skal jeg sjekke hva jeg må gjøre for å få festet vannblokka på toppen.

[magnulf]

Jeg har laget den ene siden i 1mm kobber og lagte en 90 graders vinkel på toppen...

men jeg tror ikke jeg har nokk kobber til å få laget selve blokken som skal på toppen :S

Skal lage den andre når jeg gidder...

Endret 1. mai 2006 av magnulf

[ManagHead]

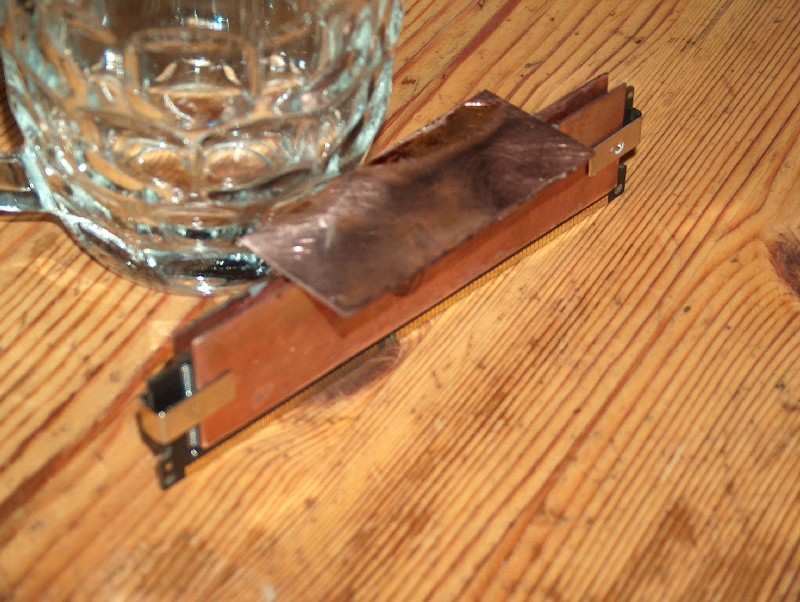

Har gjort ferdig begge to nå, skal pusses og så må jeg finne en bra måte å få overført varmen til vannblokka

[lokeland]

Effektiv jobbing! Ser kjempebra ut det der! Smart festemetode også.. Gleder meg til å se disse ferdige

[ManagHead]

Hehe, sjekka temp her nå, brikken med ihs ligger på 27,3 grader og den uten på 25,2 :!:

[magnulf]

Jeg har nå laget selve kobber anordningen...skal lage toppen av blokken av plexi så jeg blir gjerne ferdig i løpet av noen dager....litt opptatt med prøver osv på skolen.

[lokeland]

Overføring av varmen til kobberet? Bare å bruke vanlig kjølepasta da. Artic Silver eller no..

[magnulf]

Btw jeg fant kobberblokker til ram her en dag jeg så runt på nettet

[lokeland]

Link takk..?

[Skrue]

Akkurat nå har jeg en 120mm vifte som blåser over rambrikkene mine, og med 3,7V så kjører de 3D Mark på rundt 276mhz 2-2-2-5 avhengig av romtemp etc. Med bedre temps så skulle det være mulig å fått dette litt høyere.



Men hvordan lage en effektiv blokk? Tenkte og på å kanskje utstyre den med et 80W tec.



Tenkte på noe slikt:



      blokk

   ---------------

   |ram|  |ram|



Om det er noen som skjønner hva jeg tenker på her da. | og - er kobberplater som loddes sammen, så kommer blokka på toppen der.



Vil dette fungere?

Skrue?

6010377[/snapback]



Beklager at jeg ikke har kommet på banen før nå, og sett spørsmålet.

"Tec-tanken" er slett ikke så dum den, og vil nok temperaturmessig sett gi det beste resultatet.

Ulempen er, uansett hvordan du snur og vender på det; frost / kondensfare. 80w på to ram-brikker blir jo en enkel oppgave for elementet, og dermed kan du risikere minustemperaturer nesten "all over".

Men sørger du for å isolere godt rundt tec-elementet og nærmeste omgivelser, så kan jo også det gå bra.



Sammenføyninga du tenker på, vil nok ikke være optimal.

Ved å lodde sammen i en "T"-løsning får du jo en ganske begrenset kontaktflate, og dermed en relativt dårlig varmeoverføring.

Om du derimot gir platene som står i kontakt med ram-brikkene en omvendt "L"-fasong som du deretter lodder plata for vannblokka evnt tec-elementet til, så vil du få et mye bedre resultat!

Mulig at du har tenkt på det allerede, men det skader vel neppe å "konfirmere" tanken.

[ManagHead]

Skjønner hva du mener, og kanskje det kommer en rev.2?



Du finner bilde lengre oppe i tråden, om du ikke så på det. Tenkte på å bygge den i tykkere plater, og at det ville gi meg en mer "stabil" kostruksjon, men hadde ikke annet enn 1mm til rådighet atm. Så skal ikke se bort i fra at jeg prøver på nytt senere.

[Skrue]

Så jo bildene nå ja, og observerte også at magnulf har samme ideen mtp varmeoverføring fra platene på ram-brikkene.

Men, det ser i alle fall fint ut!

Det kan jo også hende at den eksisterende løsninga er grei nok også?

Men du har i alle fall fått noen tips om hvordan rev.2 kan se ut!

[ManagHead]

Blir spennende å se hvordan de yter, om jeg får klokket noe lengre.
