Bygge vannblokk for ram?

[ManagHead]

Akkurat nå har jeg en 120mm vifte som blåser over rambrikkene mine, og med 3,7V så kjører de 3D Mark på rundt 276mhz 2-2-2-5 avhengig av romtemp etc. Med bedre temps så skulle det være mulig å fått dette litt høyere.



Men hvordan lage en effektiv blokk? Tenkte og på å kanskje utstyre den med et 80W tec.



Tenkte på noe slikt:



blokk

---------------

|ram| |ram|



Om det er noen som skjønner hva jeg tenker på her da. | og - er kobberplater som loddes sammen, så kommer blokka på toppen der.



Vil dette fungere?

Skrue?

[lokeland]

Det er vel egentlig bare å lage en vanlig blokk, bare avlang. Du vel ikke gjøre noe hokus pokus med designet. Så lodder du bare på kobberplater som går fra blokka til rambrikkene du skal kjøle (etter mål) og fester de med termiske puter/teip. Å bruke TEC hadde vært utrolig tøft.

Har ikke sett noe særlig til hjemmelagde RAM blokker ennå, så det her kan bli morro om det blir noe av.

[ManagHead]

Må ha veldig nøyaktig lodding her da!

[magnulf]

Kan jo bare bruke en gammel eller ødelagt rambrikke som mal når du skal lodde..

[themanfrom]

Det finnes jo ferdiglagde ram blokker, men det visste du vel..

[Karmic]

Det finnes jo ferdiglagde ram blokker, men det visste du vel..

6011374[/snapback]



De er alle av aluminium da, så om man er av de få i dette fora som ikke vil kombinere cu/alu så må man lage selv.

[lokeland]

Du kan jo kjøpe vanlige RAMkjølere i kobber (fra f.eks. Revoltec på 3dfxcool.no) og feste de? Jeg har to av de, og det skal absolutt være mulig.

[ManagHead]

Det finnes jo ferdiglagde ram blokker, men det visste du vel..

6011374[/snapback]

Som sagt så er tanken å lage noe heftig (tec), da må jeg lage de selv



Det med gammel brikke som mal var neimen ikke dumt!

Endret 29. april 2006 av ManagHead

[lokeland]

Enig med deg ManagHead. Men du kan jo alltids sende forespørsel til de forskjellige produsentene! Kanskje du for meg noen "underskrifter" så skulle det ikke forundre meg om vi fikk se noen TEC vannblokker for RAM.

[magnulf]

Mister jo litt av gleden når det ikke er hjemmelaget da...

[ManagHead]

Har kuttet opp kobberplater og prøvde å lodde sammen, men det var ikke enkelt! Skal prøve noe annet senere, i morgen antagelig. Og så prøvde jeg å gå av heatspreaderne på mine Mushkin-brikker, men det fikk jeg heller ikke til. Noen som har noen triks?

[magnulf]

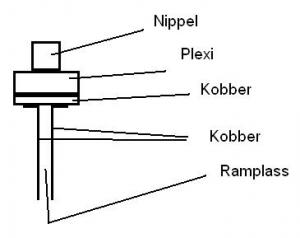

Kan jo prøve å lage 90 graders vinkler på den enden som skal loddes fast sånn at du får litt større areal å lodde fast og sikkert bedre varmeoverføring...

Endret 30. april 2006 av magnulf

[magnulf]

Bare en måte jeg ser det for meg...

[ManagHead]

Det er noe lignende jeg har tenkt, men tenkte å lage det slik at jeg festet en blokk på toppen der slik at jeg kan bytte den ut om jeg vil.



Men jeg trenger hjelp til å få av heatspreaderne på rambrikkene!

[craven]

Er det ikke 2 (2?) klipps på heatspreadern ?

[ManagHead]

Jo, men får de ikke av. Prøvde å vippe de opp med kniv, men det gikk ikke. Lurte på om noen som har prøvd dette før kanksje hadde noen tips?

[MagE]

Så en som bygde en større blokk med et større TEC. Så det på www.xtremesystems.org tror jeg. Men det var en stund siden



Fant en link: http://www.xtremesystems.org/forums/showpo...1&postcount=103



Var en større jeg så tidligere

Endret 1. mai 2006 av MagE

[magnulf]

Jeg skjønner ikke hvordan han har bygget den eller hvor vannet går...

[ManagHead]

Så en som bygde en større blokk med et større TEC. Så det på www.xtremesystems.org tror jeg. Men det var en stund siden



Fant en link: http://www.xtremesystems.org/forums/showpo...1&postcount=103



Var en større jeg så tidligere

6021269[/snapback]

Ja, har sett den der før, men skjønner heller ikke helt prinsippet.

[Big SturL]

Fra denne tråden: http://forums.bit-tech.net/showthread.php?...57&page=1&pp=20
