Hjelp med lodding av LCD HD44780

[Kvaster]

Jeg har loddet opp losplayet etter denne koblingen.





nå skal jeg montere potmeter for justering av lys og kontrast, fant denne koblingen, forstår ikke helt hvor jeg skal lodde dem inn henne.





jeg la også merke til at på den øverste koblingen går pinne 5 fra lcd-displayet til jord, mens på den andre koblingen går den til pinne 14 på paralell pluggen.



takk til den som kan hjelpe meg. jeg er forvirret.

[lceman™]

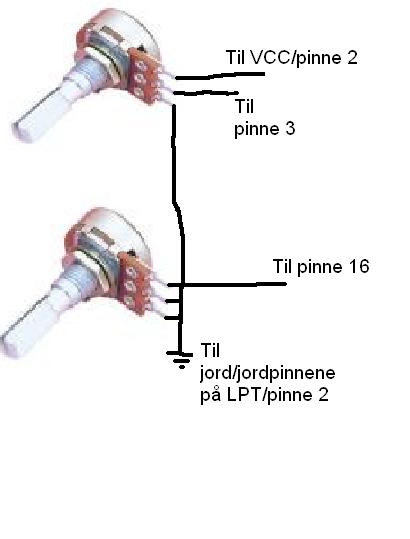

Håper tegningen her hjelper deg:



(nei, jeg er ingen kunstner)



At pinnne 5 går til jord forsikrer bare at Read/Write-inngangen på mikrokontrolleren som styrer displayet alltid ligger lav, eller som Read. Med den andre mulighetern lar du softwaren bestemme hvorvidt displayet skal lese eller skrive. Begge alternativene fungerer.

Endret 27. april 2006 av Iceman™
