Hjelp med lodding av LCD HD44780


Anbefalte innlegg

Jeg har loddet opp losplayet etter denne koblingen.

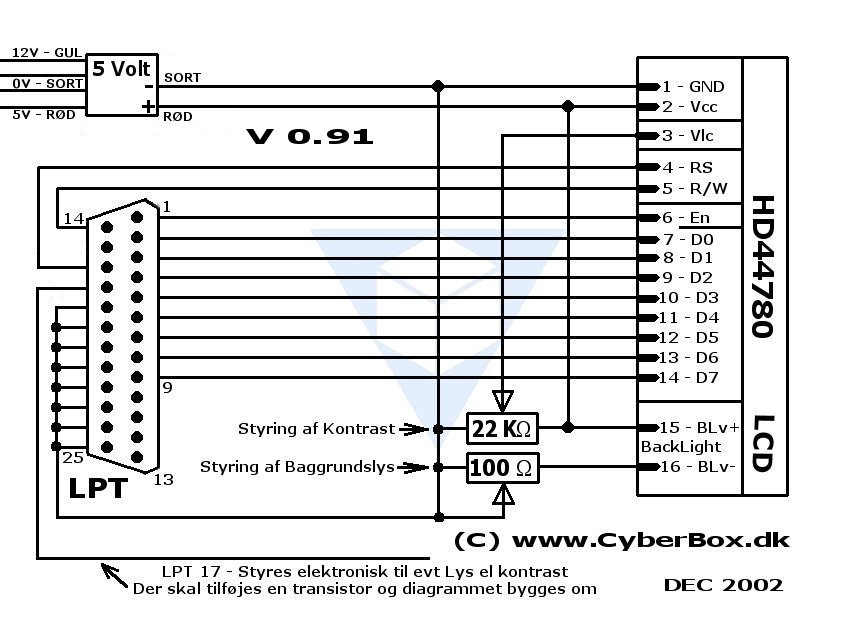

nå skal jeg montere potmeter for justering av lys og kontrast, fant denne koblingen, forstår ikke helt hvor jeg skal lodde dem inn henne.






jeg la også merke til at på den øverste koblingen går pinne 5 fra lcd-displayet til jord, mens på den andre koblingen går den til pinne 14 på paralell pluggen.



takk til den som kan hjelpe meg. jeg er forvirret.
