My Clean Machine

[tmolberg]

Hei



Kommentarer skrives her.



https://www.diskusjon.no/index.php?act=ST&f...40#entry5467485



______________________________________________________________________



Sponses av

Hcs.no

Vendur.no

Fikk Sleeving kit

takker veldig mye

Fikk 1x SilenX Vifte av dem

Tusen takk =)



Starter så min worklog



Kabinettet skal/ holder på og bli laget fordi det gammle kabinettet mitt begynner og bli litt gammel og ikke helt passer vannkjølingen min



Riktignok blir mesteparten av kabinettet laget av faren min. Grunnen til dette er at han har en stø finger, men i sammen slengen har han "woodskillz"



Selve kabinettet er nesten en kopi av snekkern sitt kabinett bortsett fra at jeg har lagt til egne finesser som egen bakdør for kabler

jeg har også skiftet ut plass til cd rommer, knapper og layout av harddisk holder.



Kabinettet skal også være svart. jeg tenkte og legge noe lag med svart matt først også gå over till klar svart lakk for og få den shiny effekten



Bilder av gammlet kabinettet mitt











Vet bildene er dårlig men eneste jeg har for hånd, husk dette kabinettet var ment for

fjortizzer nye skal være mest mulig "clean"



Bilder av det jeg har gjort på det nye









Som dere ser her har jeg frest ut kanter. Dette er selve listene som skal være på kabinettet. du kommer ikke til å se listene når di er fast montert på kabinettet siden jeg skal lakke hele kabinettet svart.



Bilder av selve "planleggingen"











Updates kommer sannsynligvis neste dag vi får se hva faren min har tid til

men jaja hva synes dere til nå? ^^

Endret 8. oktober 2006 av tmolberg

[tmolberg]

UPDATE



Har nå gjort en del siden sist ^^

har også bestilt noen deler vises i den øvre posten



Driver her på og pusse en av føttene til kabinettet, som du ser er det laget i plexi, kommer mer senere av de men driver på og prøver og få de til og se bra ut men vi får se



Verktøy for og lage disse klossene, har også brukt P600 i pussepapir i slutten burde brukt noe litt slakkere men men kanskje 1200 eller no





Bildet sier alt, her herdes limet ^^



Her har jeg frest selve buen som skal lages, note jeg bruker ikke snekkerns metode fordi for og få til selve kurvene så må jeg ha noe litt større enn finer har brukt bjørk her, som du sikkert ser hadde det gått litt til helvete, måtte lime det sammen, har nå frest ferdig de og





Her du selve logoen jeg skal ha på baksiden, dette skal være i plexi da men har bare lagt en prøve, HUSK alle linjene skal være 100% rette så husk dette er bare for og vise hvordan det kommer circa til og se ut





Her ser du sidedøren, dette er circa hvordan den skal være, har laget 3 av dem siden jeg skal ha et extra rom hvor jeg skal skjule alle kabler og rot





LCD Displayed jeg har bestilt



http://cgi.ebay.com/HD44780-20X4-Character...1QQcmdZViewItem





skal også kjøpe et kontroller kort fra HCS.no, jeg kjøper det fra dem siden de allerede er 10 min vekke fra huset mitt kanskje jeg får spons og:P ^^

[tmolberg]

UPDATE!

Har nå mottatt lcd display, vannkjølings deler og noe pc utstyr som ble bestilt

har også tatt bilder av noe lignende hvordan kabinettet kommer til og se ut

husk det skal være vindu på venstre side



Bilder av LCD Displayet



Sporene til selve buen



Litt mer bilder av det



'

Skjermkortet mitt , med stock kjøler men denne skal byttes ut med en zalman gpu blokk





PSUen, faren min drev her på og målte litt så bilde ble litt dritt





her ser du minne brikkene mine, har satte på noen revoltec kjølere, mest for looken men men





Jaja dette var alt for denne gang, kommer sikkert mer update snart.

Hva synes folket?

[tmolberg]

UPDATE



Har nå fått gjort litt og kabinettet begynner og ligne på noe





Lite Overall picture, viser selve "rommet" hvor psu/radiator/vannpumpe skal være





Driver her på og freser ut hullene til der kablene skal komme ut av og til hovedkortet og andre ting





Hvordan det så ut etter jeg var ferdig skal tegne hvordan det kommer til og se ut





Noe alla hvordan det kommer til og se ut, HUSK dette er bare en skisse ( ja den er dritt)





Et till overall bildet





Hvordan PSU og Radiator skal stå, radiator skal stå i eget rom for bedre kjøle effekter. vannpumpe skal stå i samme rom som psu men fant den ikke akkurat nå





Anyway hva synes folket igjen da?

stikker og legger meg nå

[tmolberg]

Update



begynnt og bli tid med en update nå

Har limt sammen selve "underdelen" og der hvor hovedkortet etc skal være.

Har også limt på platen som skal ligge der buen er.



Her viser jeg hvordan hovedkortet og alt skal ligge, husk det kommer til og være ryddigere når jeg er ferdig. alt skal sleeves med blå





Beklager her for det dårliget bildet, klarte ikke og få til noe bedre men her ser du hvertfall LCD displayet oppe og går.





Her ser du de 2 rommene ,note: i det nederste rommet skal det være 2 rom, et til radiatoren og et til psu/pumpe.





Bildet som viser hvordan kablene kommer til og komme ut, den psuen som står der er ikke den jeg skal bruke, den jeg skal bruke har jeg forlenget alle kablene på (helvete så vondt i ryggen jeg hadde etter og ha loddet 80 punkter )





Buen: er ikke ferdig skal freses noe til på den. Hele forsiden skal være i et så har jeg valgt og bruke 3mm finer. Kjøpte 3mm finer etter hva han på treverket sa men det viste seg og være 4,5mm så må lage noen plater av 1,5mm, men jaja shit happens





Litt inni hvordan det på en måte ser ut. ja vet at jeg ikke er verdens beste fotograf men men







Nå hva synes folket da? bedre? hva kunne gjøres bedre? Hva er dårlig?

[tmolberg]

Update



Da er DVD-ROM bur og HDD holdere ferdig fabrikert. Foreløpig er ikke en eneste del på hele kabinettet skrudd sammen, alt er limt, dette gjør jo hele byggeprosessen litt vanskeligere, men har tro på at slutt resultatet kan bli pent. LCD Displayet har blitt sentrert i forhold til frontplata. De ekstra liste bitene som er limt på er det meningen skal skape litt ekstra hefte flate når vi går inn i den siste monteringsfasen.



Hullene i bakplata er ment som kabelføringer inn til det skjulte rommet på baksiden. Dette fører til en noe kronglete montering, men slutt resultatet vil bli adskillig penere da man vil klare å skjule absolutt alt av ledninger. DVD-ROMen er såpass bred at den var nødt til å stikke litt inn i det skjulte rommet, for at den skulle bli midtstillt i forhold til fronten. Det man ikke kan se på dette bildet, er det skjulte rommet som kommer under den nederste plata på dette bildet, der vil PSU, Radiator, tank og pumpe komme.



Her er DVD-ROM/HDD buret sklidd på plass, sitter som støppt, men kommer til å bli limt fast når alle delene er lakkert(nei fargen inni kabinettet blir ikke svart, mer røper jeg ikke).



Ett bildet fra siden, når alt er lakkert, vil vi legge inn gummipakninger som er ment for dører, dette vil da sørge for at hardiskene sitter som støpt, samt litt vibrasjonsdemping.



Her er bakplata og hovedkort plata lagt opp for å vise hvordan det kommer til å bli, hvis dere ser nederst i venstre hjørne, så vil dere se hullet til PSUen, så det skjulte rommet til PSU, radiator osv, vil bli gansk stort.



Kanskje litt enklere å se fra dene vinkelen, hovedkortplata kommer til å ligge helt "flush" inntil bakplata, så dette kommer nok til å bli rimelig pent med tid og stunder.



Siste bildet viser hvor flush DVD-ROM buret faktisk ligger i forhold til midtplata.



Som dere ser av bildene, beveger dette seg lenger og lenger vekk fra Snekker'n sitt orginal prosjekt, vi har brukt noen av hans estetiske ideer(buen er den jeg tenker på), men lagt til vår egen touch. Da tenker jeg spesielt på skjulte kabelføringer over alt, skjult rom til PSU, Vanntank, radiator og pumpe.



Neste oppdatering er heller ikke langt rundt hjørnet, foreløpig vil jeg tippe at vi har kommt ca hallveis i lakkering av delene innvending, forøvrig er det ett lite håp om at lakken vi har valgt vil reagere litt med "blacklightsene" som kommer inn i kabinettet.

[tmolberg]

Update

Har nå kommet litt lengre, har lakkert litt av selve delen inni og har limet en del





Her ser du da underdelen av kabinettet som blir limet, de to hullene som er der er for 1. Radiator 2. viftehull til psu, jeg valgte og ha psu vifta vendt nedover fordi jeg synes det gir en litt mer "clean" look





Her ser du da bakplaten, alle disse platene skal sparkles og slipes også til slutt spray males med svart. her har du også 2x hull, dette er til hovedkort brettet som du sikkert ser og til psuen





And BEHOLD: her ser dere da den uber sexy fargen som jeg valgte til og ha inni, synes ikke at spray malingen min var så dårlig til og være første gang. cd racket er sprayet av faren min hvis dere ser noe dårlig med det ^^





Har ser du da siden med hovedkort brettet satt inn, synes ikke det så værst ut heller.





her ser du bakplaten med hovedkort brettet, kommer sannsynligvis til og spraye bakplaten av selve hovedkort brettet svart men vi får se hvordan det blir. som sagt hele kabinettet utvendig skal være svart





Her ser du hvordan slangene og eventuele kabler skal gå, du kan blant annet se de rommene som jeg har snakkt om, porno

[tmolberg]

Update 2006.05.22



Har ikke fått gjort mye i det siste, men alikevel her er en liten update



Bildene ble ikke helt som jeg ville, tror det var noe gale med kameratet men men



Her ser du da baksiden av bakplaten, her skal hovedkortet stikke ut. Har sparylakkert det, jeg synes selv det ble veldig bra. Nesten ingen gardiner.





Bakplaten på litt lengre avstand, her ser du da den nedre delen og, der skal psuen være.



Bakplaten på forsiden. her skal hovedkortet stikke ut, ikke akkurat stikke ut men kontaktene skal være ut denne siden. Denne delen skal være spraylakkert svart som resten av utsiden av kabinettet skal.

Forsiden er da snart ferdig, skal sparkles og litt forbredringer skal til før den er helt ferdig men det nermer seg. Alle hullene ble frest, utenom skrue hullene til 120mm vifta da ^^. Fresing ble gjort av meg og jeg synes selv det ble ganske bra.

Forsiden med litt mørkere bakgrunn ^^

Her ser du da forsiden med lcd display og 120mm vifta. jeg tenkte og bruke en silenX vifte fra vendur men vi får se hvor langt jeg kommer på sponser brevet.

dvd rommen får ikke akkurat nå plass fordi jeg ikke har filt ned de runde kantene.



Her ser du viften og selve hullet, jeg synes det ble veldig bra. bildet kunne riktignok vært bedre men jeg er ikke akkurat verdens beste fotograf så dette for holde for nå =)



Baksiden av selve forsiden platen. her ser du da viften og lcd displayet mer skal inn men for nå er dette alt.



Et til bilde





Nå hva synes dere da? Har komt lengre og lengre, begynne og snart bli ferdig synes jeg da ^^. Håper dere likte updaten hvis dere har noen tips så skrik ut.

[tmolberg]

Tiden for en update har nå kommet og jeg har gjort STOR framgang, begynner og nerme slutten, anbefaler at dere følger med!





Her ser du da kabinettet limt sammen, har egentlig begynt og sparkle men siden broren min stakk av med kameraet kommer det ikke "up2date" bilder.





Litt mer av kabinettet, her ser du da baksiden. Synes selv det ble ganske bra.





Insiden av kabinettet. her ser du hdd/cdrom racket. lakket i blått som dere sikkert ser.





Her er et nyere bilde, her kan du da se at kantene er frest runde slik som resten av kabinettet er. kabinettet er også sparklet. Sluttfasen altså





Insiden og litt av baksiden, baksiden er sparklet og pusset. Hvis du ser litt godt etter ser du alt sparkel støvet, skal si det var noe dritt >_<.





Undersiden av kabinettet, her skal da radiator, pumpe og psu være.

Jeg skal dele underdelen i to slik at luften til radiatoren blir som kald som mest mulig for at vannet inni pcen skal være kaldt.





Her er da baksiden av kabinettet, her skal alt av kabler trekkes, alt som er uønsket i min mening.







Nå! jeg håper da jeg får litt feedback, hva mener folket? hva kunne blitt gjort bedre?

Hvis du vil ha bedre bildet o.l vær så snill og si ifra så skal jeg se hva jeg kan gjøre, eventuelt be broren min ta bilder >_>



Selv synes jeg kabinettet begynner og ligne på en oppgradering av snekkern sitt. Jeg prøver ikke og være selvgod men løsningene jeg har brukt har ( etter min mening) vært en smule bedre.

men alikevel snekkern fortjener såklart en liten hyllest for sitt kabinett da.



men uansett dette var denne updaten for nå. regner med det kommer en ny update om ikke så lenge, regner også med at det kommer til og være en av de siste.

[tmolberg]

Synes det varpå tide med en liten update til:

Vel har fått lakkert litt siden sist.



Har brukt MASSE MASSE MASSE maling





Hvor mange lakkerings bokser jeg har brukt ^^. har brukt 5-6 ekstra enn det som er på bildet men faren min ble litt sure av og ha de liggende i garasjen





Her er insiden av kabinettet. Skal komme hull til vindu etter hvert. Må bare få fingen ut av ræva





En annen vinkel, her ser du insiden.





Lite bilde som viser hvor mye det speiler, NOTE: jeg har ikke lakkert med klarlakk enda. Synes selv det er ganske bra til og ikke ha lakkert med klarlakk.





Her er insiden, en annen vinkel. Du kan også her legge merke til fronten. Du ser den kanskje ikke så godt. Burde vel egentlig lagt inn noen kald katode lys så det kanskje kunne vært lettere og se.





Bilde av refleksjonen på baksiden. Ser temmelig bra ut her og synes jeg da.

Har brukt en del lakk. tror det er noe som 2-3mm med lakk der har seff pusst ned og da.





Et til bilde av insiden





Her er hvor alle ledningene ska gå. Trenger ikke og si stort mer.



Nå, noen synspunker?

Endret 15. juni 2006 av tmolberg

[tmolberg]

Update:



En liten update:



Kabinettet er ikke HELT ferdig. Alle kabling og slik er lagt. Alt fungerer helt flott til og med lcd displayet ^^.

Jeg har nå funnet ut at jeg vil gjøre lakkeringa bedre fordi jeg ikke var helt fornøyd. Tenkte også og fyre in en plexiplate på underdelen av venstre side der det sto Ølberg, vi for nå se om det blir noe av det da men ^^.

Bilder av selve kassa kommer snart.



Må også si jeg er VELDIG fornøyd med kassen. Løsningene har vært perfekt for mitt bruk.



EDIT: La til noen bilder ^^

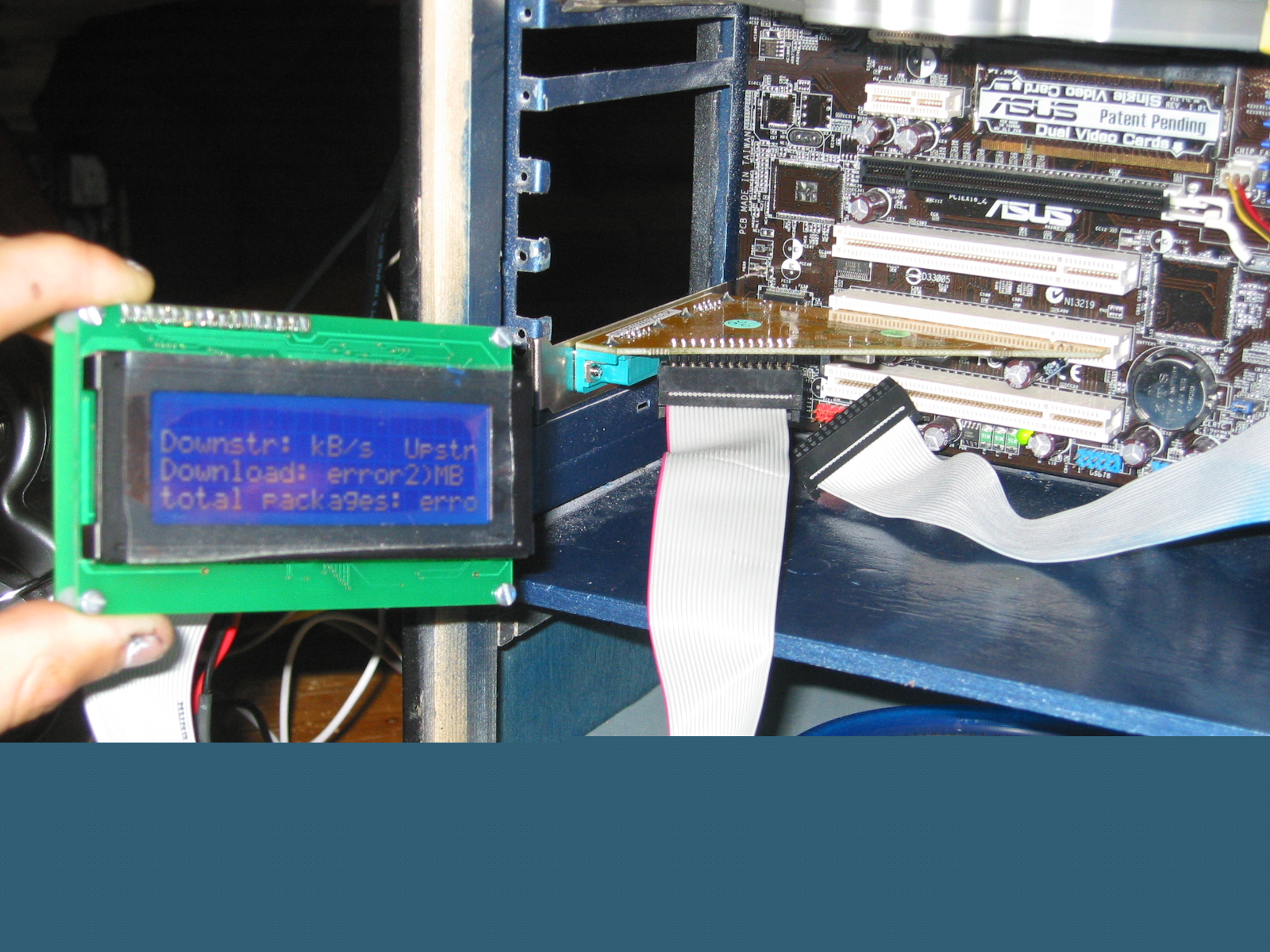

Bildet av displayet mitt, her drev jeg på med testing så det er litt kabelrot i bakgrunnen.









Selve pcen med sidedøren på. Må si jeg er temmelig fornøyd.





Pcen med sidedøren av, her ser da minimalt med kabler mener jeg da^^.







Bilde av selve overdelen av pcen, fremdeles minimalt med kabler.





Hovedsak fronten det er tatt bilde av her. Her ser du da de 300krs knappene mine, lcd displayet og DVD rommen.



Må si jeg er fornøyd, hvis jeg skulle fikse på noe så må det være lakkinga på venstre side dør, noe jeg skal.



Stay Tuned



Tmolberg

Endret 24. september 2006 av tmolberg

[tmolberg]

har nå fått spons fra HCS.no





fikk sleeving kit av dem
