The vaffalo [kommentarer] logg oppdatert 25.04

[Power-Z]

Ja Automatisk vaffel presse, hvem vil vel ikke ha en?



bare tilsett røre og trykk start, og på 1,2,3 så har du nystekte vaffler uten å måtte stå å slave ved vaffeljernet.



Arbeids Loggen til "The vaffalo"



Endret 25. april 2006 av Power-Z

[12Anonym12]

Blir sikkert kult det.

Ikke mange andre som lager sånne typer arbeids logger .

Så her kommer jeg til å følge med



Lykke til

MVH

|Espen|

[ovinn]

Kult, høres artig ut Skulle ikke tatt patent på den da og selge ideen din?



Lykke til



Øyvind

[Power-Z]

hehe skulle vel ha stillt opp på skaperen, og blitt ledd av som alle de andre tullingene.



Har aldri laget et worklog før så hvis det er noe dere savner som burde være med så bare skrik ut.



får bare beklage at jeg glemte å ta bilder av rammen og slike ting.



Satser også på at jeg rekker å begynne på pls programmet imorgen, men først må det mekaniske være i orden. og sikker på at det ikke er ustabilt på n0en måte.

[spyro]

Joda, mye rart på skaperen Og at du kom på idéen er jo noe i selg selv.

[Power-Z]

Update,



Har montert ferdig sylinderen for underdelen av vaffeljernet

og laget røre tanken.



mangler enda penumatikk for røredispenseren og pls'en noe som vil bli laget i morgen.





helhetsbilde av slik den er foreløpig.



Se resten av loggen:

Workloggen

[Livert]

For en artig idé!



Håper du får den til å fungere slik du har tenkt



Men lurer på: Skal "The Vaffalo" være helautomatisk, dvs, skal man kunne sitte i et annet rom mens vaffelstabelen vokser?



I så fall: Hvordan skal du posjonere røra? Og hva med smøring av jernet? Er det ikke en fare for at vaffelen blir hengende fast i den øvre del av jernet? (det siste pleier vel ikke være et problem når jeg tenker meg om)



Regner med du har noen smarte løsninger på dette

[Power-Z]

"The Vaffalo" skal være helautomatisk ja, den skal kjøre i loop til tanken er tom. Men skal ha mulighet å kunne stoppe den etter en runde eller to.



Har lekt meg litt med tanken om å ha en sensor som gir ut signal når tanken er tom, og stopper programmet, etter at den er ferdig med siste runde etter signalet. Men det blir nok mestsansynlig bare at man må manuelt stoppe jernet.



Posjoneringen har jeg tenkt mye på, det finnes mange muligheter.

Men tids og utstyrsbegrensninger tilsier at systemet må være relativt simpelt.

De to mest akutelle mulighetene, er:



Timer kontrollert, med buffertank: Man har en ventil fra hovedtanken og inn i en buffertank, som er like stor som en porsjon røre for ei vaffelplate. og buffertanken har igjen enda en ventil, denne er stillt til å være åpen lengre enn hva tiden for å tømme tanken er. Dette er for å være sikker på at tanken er helt tom. Denne måten er veldig nøyaktig men, krever mer utstyr og programmering.



Andre metode som jeg har valgt å benytte meg av er:

Timer kontrollert ventil, man bruker en ventil som er koblet rett til hovedtanken, og stiller den inn på en målt tid. for at dette skal være aktuellt så må røra alltid være like tykk, for ellers blir det katastrofe.



jeg valgte den metoden pga utstyret jeg har, og tidsramma for prosjektet.



Jernet har et "slipp belegg" fra før, og i tillegg så kommer røra til å være veldig feit. tror dette er nok i seg selv. men...



For å være helt sikker (aldri helt sikker men 99%) så skal over delen når den løftes før tømming, settes til å riste/pulsere kjapt for å sikre mot at vaffelen setter seg fast i toppen (skjer sikkert 1 av 10 ganger.). Vaffelen detter da ned på bunndelen av jernet, som så vipper opp for å tømme.



Bunndelen kommer til å slås opp fort dermed "slynge" vaffelplata ut, hvis dette viser seg under testing for å være en ueffektiv metode så vil jeg legge inn, risting alà toppjernet.

Endret 22. mars 2006 av Power-Z

[alexkl]

Update,



Har montert ferdig sylinderen for underdelen av vaffeljernet

og laget røre tanken.



mangler enda penumatikk for røredispenseren og pls'en noe som vil bli laget i morgen.





helhetsbilde av slik den er foreløpig.



Se resten av loggen:

Workloggen

5795874[/snapback]



pneumatikk tror jeg det skrives;)



Burde egentilig være 100% sikker jeg da vi gjennomgikk det for 2 uker siden på mekaniske fag

[ovinn]

Ser bra ut Liker ideene dine^^ Legg den ut for salg! ^^



Men tenker på.. Hvis jernet skal gå opp og ned, må flaska vær ganske høyt oppe.. Kommer det ikke til å bli litt sprut og sånn? Ell skal du ha no high-tech der og?



Kugw!



Øyvind

[Klekkus]

Genial oppfinelse!, du burde nesten ta paptent på denne



KUTGW!

[spyro]

Jøje meg, dette blir bedre og bedre. Skal du på tg kan du jo ha en vaffel-kiosk

[El Netzor]

Konge genialt! Blir mye vaffler på deg da?

[MrQuote-on-Quote]

Utrolig stilig... har du tenkt å beholde den for deg selv, eller selge den etterpå?

[spyro]

Kan tenke meg han kommer til å beholde den

[Joggster]

Utruligt genialt Dette er jo klasse! Lykke til håper at du får det til!

[Power-Z]

jess har oppdatert arbeidsloggen nå.

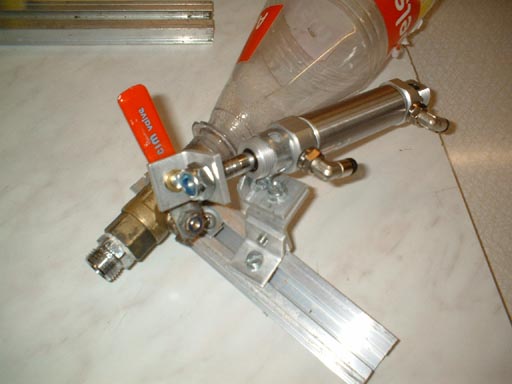

Har laget røredispenseren og fikset en del, glemte å ta flere bilder, men de kommer i morgen.

Endret 28. mars 2006 av Power-Z

[reds]

Wow, ser spennede ut, det her.



*følge med*

[Power-Z]

ser at det å lage problemet er mye arbeid.

sitter å lurer på hvordan jeg skal snekre sammen allt, tror foreløpig noe alà dette:



vurderer å kjøre ei RS vippe, og sette opp en merker på utgangen av vippa, og la den starte en timer og ei anna rs vippe, hvor timeren erstillt inn til å resette den andre vippa når den går høy, dette er for å styre røre tiden.



altså når den første vippa går høy etter man har trykket start, så begynner den å tømme røre mens en timer teller ned og så stopper den andre vippe og dermed stenger av røre ventilen,



etter det i programmet så setter jeg en annen timer som starter samtidig som den første vippa starter men som varer lengre enn den første, Denne styrer topplokket, og skal lukket noen sekunder etter røre ventilen er stengt.



den samme timeren skal starte en tredje vippe, som igjen gir output til en annen timer som teller selve stekingen.



Etter den timeren teller seg ut så resetter den topplokk vippa som da åpner topplokket, og så gir den output til en annen timer som er stillt slik at bunnen åpner 1sek etter toppen åpner.



noen som har en formening om dette? gjerne med litt pls erfaring.

[ovinn]

HE HE, litt vanskelig å skjønne, men skal du bruke timere på alt, og stille inn tider den skal slå seg av og på, sant? Og vippene er de som hever og senker f.eks. lokket.



Right? For da skjønner jeg Men høres fryktlig komplisert ut, og høres ut som om du kommer til å få en diger klump i steden for en nett vaffelsteker



Uansett, spennende prosjekt! Stå pÅ!



Øyvind
