Koble cat5 i switch

[kan1]

Hei

Noen som kan hjelpe meg med hvordan dette skal kobles



Starter fra PC med en ferdig kabel med plugg i begge ender. Denne kobles inn i kontakten i veggen, herfra går kabelen til en switch og det er altså en cat 5 plugg i enden på denne kabelen.

Ved å følge standar fargevalg får jeg ikke kontakt med PC.

Jeg byttet ut Cat 5 pluggen med en veggboks. da fikk jeg kontakt ved å bruke patche kabel mellom switch og den siste nye vegg boksen.

Noen som forstod dette ?

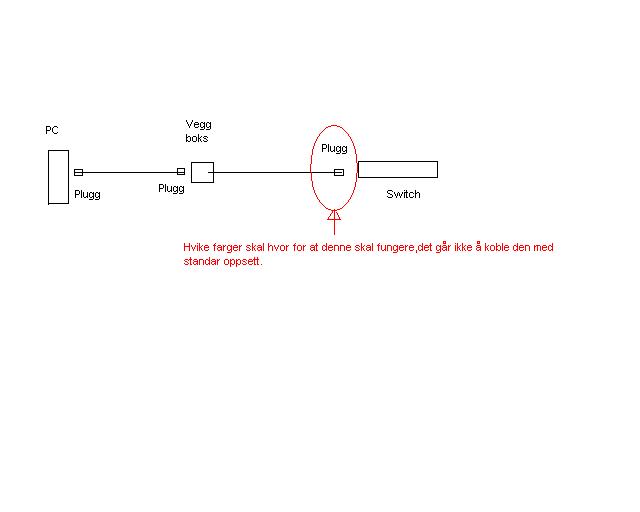

Se tegning.

Hilsen KAN

Endret 19. mars 2006 av kan1

[B4stian]

Så du trenger en patch-kabel mellom veggboksen og switchen da?

[kan1]

Så du trenger en patch-kabel mellom veggboksen og switchen da?

5776147[/snapback]



Jeg ønsker å koble det slik som på tegningen, pluggen direkte inn i switch,nå må jeg ha enn vegg boks i begge ender for at det skal virke.

Hilsen KAN

[xzibiz]

du må bare lage ein kontakt med same farge kode som i den andre enden..

[kan1]

du må bare lage ein kontakt med same farge kode som i den andre enden..

5776165[/snapback]





Det har jeg prøvet, veggboksen er en standar Elko boks med farvekoder. Så kobler jeg pluggen i andre enden etter standar oppsett, men da blir det ikke kontakt.

Hilsen KAN

Endret 19. mars 2006 av kan1

[TaZ]

Har det samme selv og og jeg har koblet den som går i routern som en krysset kabel og det fungerer fint...

Standar kabel mellom pc og veggboxen

Hadde tideligere pc-->veggbox--->pc men har nå pc-->veggbox--->router.



Men det skal fungere fint og følge standar kobling av pluggen..

Sikker på at du har koblet rett i veggboxen?

Elko veggbox

Fra venstre: hvitblå,blå,hvit orange,orange,hvitgrønn,grønn,hvitbrun,brun

Endret 19. mars 2006 av taz

[kan1]

Har det samme selv og og jeg har koblet den som går i routern som en krysset kabel og det fungerer fint...

Hadde tideligere pc-->veggbox--->pc men har nå pc-->veggbox--->router.



Men det skal fungere fint og følge standar kobling av pluggen..

Sikker på at du har koblet rett i veggboxen?

5776202[/snapback]



Da skal jeg prøve å koble den krysset inn til switch,,,



Fargene stemmet i boksen, ja



Hilsen KAN

Endret 19. mars 2006 av kan1

[spiffers]

Er en del forskjellige kabel-leverandører, og bl.a. Manhattan's kabler følger ikke det som er normal standard på rekkefølgen av kabler i pluggene. Du må sjekke at rekkefølgen på fargene i boksen stemmer overens med rekkefølgen på farger i pluggen. Vil anbefale deg at du terminerer kablene i henhold til fargekoden i boksen, og så klipper pluggen, og lager en ny plugg med fargerekkefølge som stemmer med boksen. Forresten, Clas Olsson boksene er helt på bærtur...

[kan1]

Er en del forskjellige kabel-leverandører, og bl.a. Manhattan's kabler følger ikke det som er normal standard på rekkefølgen av kabler i pluggene. Du må sjekke at rekkefølgen på fargene i boksen stemmer overens med rekkefølgen på farger i pluggen. Vil anbefale deg at du terminerer kablene i henhold til fargekoden i boksen, og så klipper pluggen, og lager en ny plugg med fargerekkefølge som stemmer med boksen. Forresten, Clas Olsson boksene er helt på bærtur...

5776272[/snapback]



Gjorde som du forklarte, og vips alt var ok, takk for hjelpen.



Hilsen KAN
