Modde Aopen Barebone (update 18.06!)

[Forumforumforum]

Har pr. dags dato et Aopen XC Cube EX761 kabinett:





Dimensjoner (BxDxH) 19 cm x 32 cm x 20 cm



Skal gjennomføres:

*Vannkjøling på CPU!

*Fjerning av " gitteret / grillen " foran, evt. lakkere det svart som resten av kab!

*Skifte ut av/på bryter til en litt mer stylish bryter /u lys, da den blå led'n lyser opp rommet ganske bra etter jeg har slukket lyset..*



Andre forslag puttes her:

* Fått forslag om å bytte ut alugittert med plexi / aluminiumsplate..Tror det blir plexi, evt. froste den o.l !



Tilbake til vannkjølingen; Kommer en eller annen mnd. etter den 15. (stipend ) eller da feriepengene kommer til sommern (seinest da)

Småmod's skal fikses tidligere!



Men har tenkt på en enkel vannkjøling, Aquagate Mini R80:





Vurderte R80 og R120, men tror R80 blir det beste.

(forskjellen ligger i at R80 har 80mm vifte, og radiator i matchende størrelse..og R120 har 120mm blablabla..)





Litt speccs om vannkjølingen:

Radiator Dimension: 80 x 120 x 45 mm

Fan Speed: 1,800 ~ 3,800 R.P.M.

Air flow: 53.499 CFM

Fan Dimension: 80 x 80 x 25 mm

Air pressure : 8.658 mm-H2O

Dimension of Base:70 x 85 x 23 mm



Denne vannkjølingen kommer med pumpe, tank og CPU blokk i samme enhet!

Ikke så den så stor ut eller, så den får nok plass..



Jeg ble litt skeptisk til om strømforsyningen skulle holde til dette, men etter jeg laget en tråd om det spørsmålet fant jeg ut at det holdt!



Det er litt dårlig plass inne i kabinettet, så jeg tror radiatoren blir inne i kabinettet, mens viften blir på utsiden..Men får se da settet først kommer!



Vel.. jeg gleder meg egentlig litt..men trenger som sagt flere forslag!

Jeg tar imot alt med takk! Har div. lys osv. liggende ett eller annet sted fra den tid jeg likte "fjortissmod" (putte lys i pc'n, så var den "moddet").. Så kan vel teste ut det om det skulle fall i interesse!



Har også vurdert å ta floppy"luka" og lage viftestyring o.l, men tror det blir dårlig med plass iogmed at den ene hardisken er rett innenfor!



UPDATE 18.06.2006 : HER!

Endret 17. juni 2006 av espennyh

[Sonic^^]

Hørtes spennende ut! Har nesten samme XC Cube, så det blir morro å se hva du får til. Du må komme med bilder!



Men du får vel bedre kjøling med en større radiator?

Endret 3. mars 2006 av Sonic^^

[Forumforumforum]

Fan Dimension R80: 80 x 80 x 25 mm

R120: 120 x 120 x 25 mm

Fan Speed R80: 1,800 ~ 3,800 R.P.M.

R120: 800 ~ 2,800 R.P.M.

Air flow R80: 53.499 CFM

R120: 106.917 CFM

Air pressure R80: 8.658 mm-H2O

R120: 5.604 mm-H2O

Fan Noise R80: 24.4 ~37.9 dBA

R120: 21.3 ~ 35.32 dBA

Radiator Dimension R80: 80 x 120 x 45 mm

R120: 120 x 160 x 35 mm



Det er litt forskjell både her og der.. må først ta hensyn til plassen!

men hadde vel vært best med R120 ja. Ser ut som R80 forsvinner fra markedet også :o (kan hende begge gjør det, men er igjen noen R120.. kankje jeg må handle snart ? o_0 )

[Sonic^^]

Fan Dimension R80: 80 x 80 x 25 mm

R120: 120 x 120 x 25 mm

Fan Speed R80: 1,800 ~ 3,800 R.P.M.

R120: 800 ~ 2,800 R.P.M.

Air flow R80: 53.499 CFM

R120: 106.917 CFM

Air pressure R80: 8.658 mm-H2O

R120: 5.604 mm-H2O

Fan Noise R80: 24.4 ~37.9 dBA

R120: 21.3 ~ 35.32 dBA

Radiator Dimension R80: 80 x 120 x 45 mm

R120: 120 x 160 x 35 mm



Det er litt forskjell både her og der.. må først ta hensyn til plassen!

men hadde vel vært best med R120 ja. Ser ut som R80 forsvinner fra markedet også :o (kan hende begge gjør det, men er igjen noen R120.. kankje jeg må handle snart ? o_0 )

5697798[/snapback]



Ja, du har vel rett. En er ikke så veldig bortskjemt med plass i en barebone:P Men hvor ha du tengt å ha radiatoren/vifta?

[Forumforumforum]

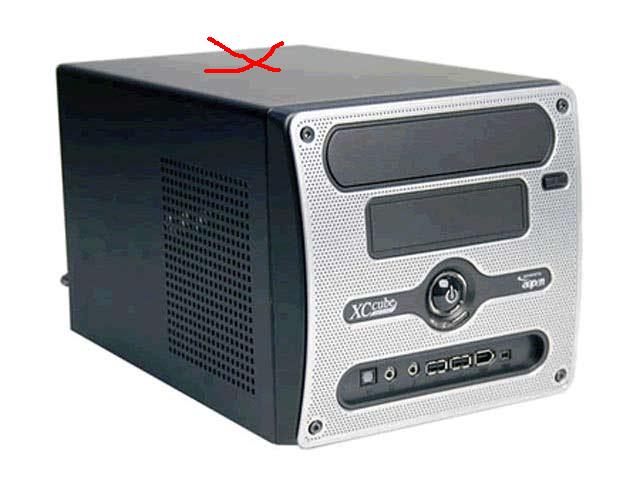

Ca. her:



Men vifta skal oppå, prøver å få radiatoren inne i kabinettet..

[Sonic^^]

Ca. her:



Men vifta skal oppå, prøver å få radiatoren inne i kabinettet..

5698012[/snapback]



Ok. Men jeg lurer på om jeg skal ha meg en ny PSU, kanskje noe som Shuttle har. Synest PSU'en i XC Cuben tar litt stor plass.

[Forumforumforum]

tja, er jo ikke akkurat liten.. jeg må hvertfall ha et par splittere osv. når jeg begynner moddingen ;p

[Sonic^^]

tja, er jo ikke akkurat liten.. jeg må hvertfall ha et par splittere osv. når jeg begynner moddingen ;p

5698055[/snapback]



Men trur du at du får plass til en radiator oppå Cuben da?

[Forumforumforum]

skal prøve å få plass til radiatoren inne i cuben, og skjære hull så viften kommer oppå... skal se litt nærmere på mål osv. hva som blir aktuelt!

[Sonic^^]

skal prøve å få plass til radiatoren inne i cuben, og skjære hull så viften kommer oppå... skal se litt nærmere på mål osv. hva som blir aktuelt!

5698189[/snapback]



Høres veldig spennende ut! Du må komme med maange bilder

[Klekkus]

Hva med å lage ny fron i plexi eller alu?



Hvis du kjøper en 1-3mm alu. plate så kan du bøye den for hånd, de selger aløplater på 25x40cm pl clas ohlson

Plexien kan du gjøre mye med, du kan froste den, lakke den ogike sist med minst bøy den med varmepistol.



Til startknapp så kan jeg anbefale denne, den få du på BilXtra

Endret 4. mars 2006 av Klikka_bZerk

[Sonic^^]

Men hva med å ha viften/radiatoren på venstre side av XC Cuben?



(Viften på utsiden og radiatoren på innsiden. *markert med rødt*)



Edit : Jeg har faktisk planer om å gjør en samme case-modd. Men jeg anbefaler å få prøvd å tilpasse R120 isteden for R80, pga. at den minste skal vist vere veldig bråkete.



Edit 2 : Det går jo alltids ann å skjære ut en litt større firkant i siden av XC cuben, å få plass til en R120?..



Edit 3 :!: : Hvilken formfaktor har disse hovedkortene? (XC Cube)

Endret 4. mars 2006 av Sonic^^

[Forumforumforum]

Men hva med å ha viften/radiatoren på venstre side av XC Cuben?



(Viften på utsiden og radiatoren på innsiden. *markert med rødt*)



er det ingen kondensatorer rett innenfor hos deg eller ?



Hva med å lage ny fron i plexi eller alu?



Du mener å bytte ut alu gitteret ja ? hmm.. det var en fin idè!

kommer garantert til å prøve ut det! da en plexi bit ikke koster noe, og jeg fortsatt har orginalfronten i behold!

Endret 4. mars 2006 av espennyh

[Sonic^^]

Men hva med å ha viften/radiatoren på venstre side av XC Cuben?



(Viften på utsiden og radiatoren på innsiden. *markert med rødt*)



er det ingen kondensatorer rett innenfor hos deg eller ?







Kondensatorer?

[Forumforumforum]

Kondensatorer:





De er hvertfall i veien hos meg! Fikk ikke satt en 80x80 vifte der engang :S

Endret 5. mars 2006 av espennyh

[Sonic^^]

Kondensatorer:





De er hvertfall i veien hos meg! Fikk ikke satt en 80x80 vifte der engang :S

5703442[/snapback]

Jo, de er sånne meg meg og. Jeg festa en 80x80 vifte i kabinettet. Jeg har og klart å festa en AMD boxed kjøler inntill kjøletårnet, å det gikk fint.



Men som sagt, hva med å skjære ut en firkant som passer en R120 radiator?

[Forumforumforum]

Tror det blir dårlig med plass.. men får se om jeg får bestilt snart.. så kanskje det blir noe av!

[lokeland]

Hva med å lodde av kondensatorene, lodde på forlengingsledninger og plassere dem et annet sted?

[Forumforumforum]

Hva med å lodde av kondensatorene, lodde på forlengingsledninger og plassere dem et annet sted?

5704037[/snapback]





hmm..det var noe å tenke på.. får høre om noen har gjort det før, evt. høre med læreren min om det vil bli bra!



men ser for meg at det er lettere å feste hele greia i toppen istenfor på siden egentlig..

[mistabeen]

Ser bra ut dette her. Men bak det gitteret, e rdet plass til en 80mm vifte der?
