trenger hjelp med Led's

[storken]

hmm. den paintinga di var dårlig for å være ærlig, bruke "line tool" da går det mye bedre!



men så har jeg ett spørsmål. led'ene kjører på 5V hver ( altså en led bruker 5V)



så hvis den stabilisatoren lager 5v så får ikke ledene nok volt igjen... da må jeg kjøre en og en men det går greit.



men hvor får jeg tak i disse delene? (elfa nr?)



og den blåe ledningen skal den være påkoblet stabilisator og VU?



og hva er egentlig en VU?

[Nuhvok]

Hvis du parallellkobler LEDsene så får de nok spenning med 5v.

Hvis du skulle seriekoble 20LEDs så ville heller ikke 12v være tilstrekkelig,

da måtte du ha 100v.

Vet ikke om du la merke til at jeg fjernet motstandene.

Som stabilisator kan du bruke en 7805. 73-262-42.

Du trenger antageligvis ingen heatsink på denne da den tåler 1,5A uten kjøling og LEDsene vil trekke ca 600mA og VU enheten kommer ikke til å trekke 900mA

[storken]

quoter meg selv



... da må jeg kjøre en og en men det går greit.



men fant noen slike VU metre eller noe lignende hva skal jeg bruke?

[Nuhvok]

Du må lage den kretsen jeg viste for noen poster siden.

[storken]

hvis jeg kobler det sånn som du gjorde det får jo bare ledene 2,5 volt

[storken]

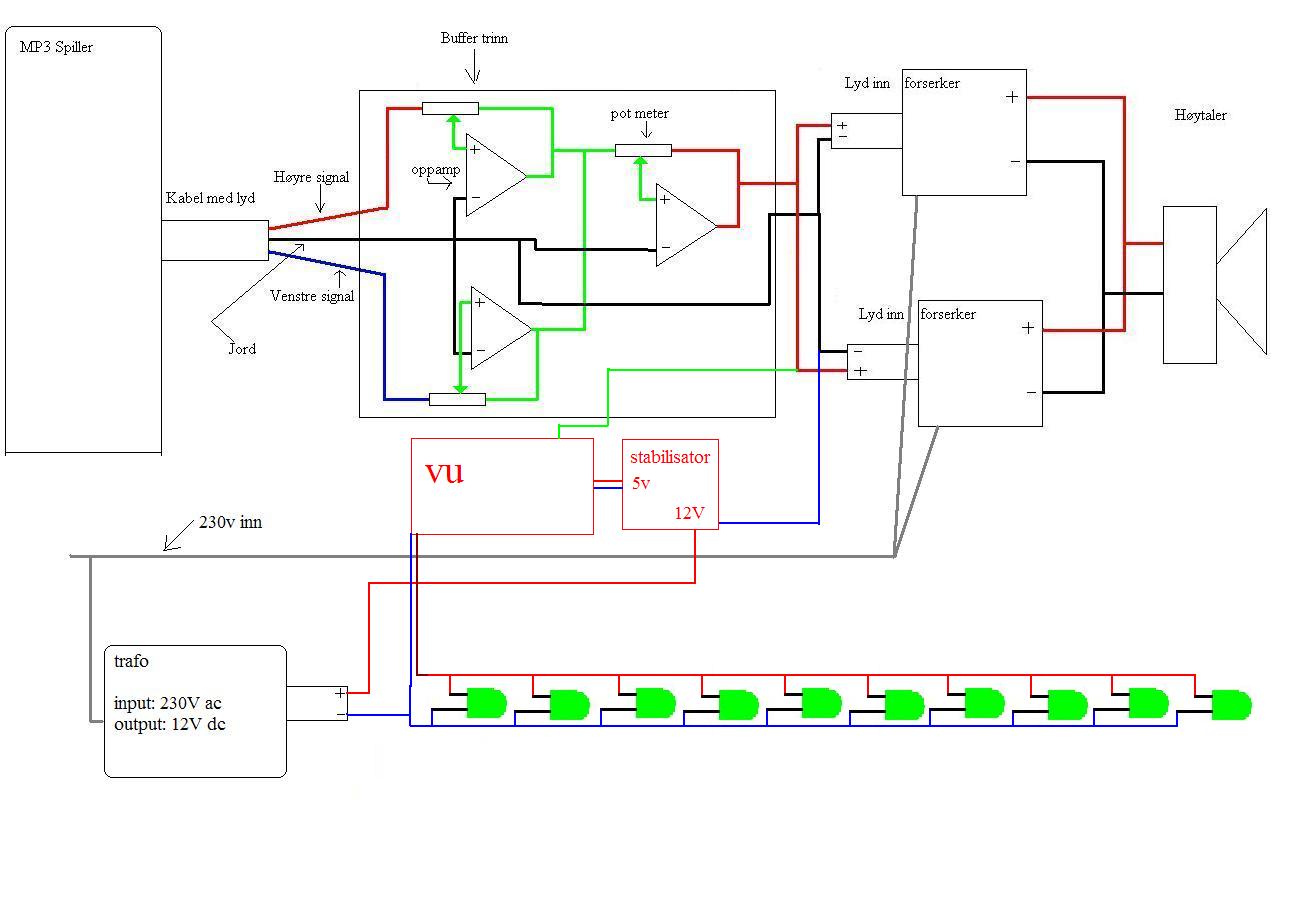

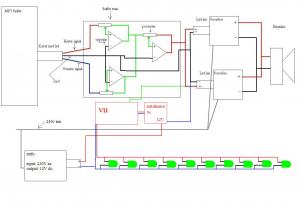

har tegnet koblingsnettet selv og er dette rett? føler selv att den blåe kabelen er litt feilplassert...

Endret 3. mars 2006 av storken

[Nuhvok]

Den blå blir jord.

[storken]

Den blå blir jord.

5694092[/snapback]



hvis du ser på buffertrinnet så ser du att den blåe ledningen er "sammensveisa" med jord via oppamp og potmetre så jeg vet ikke om den fortsatt er jord

[larsern92]

hvis du skaffer en simens lader til mob. tlf. kan du bruke den jeg bruker en sånn på mine leds det funker helt fint men er ikke sikker på hvor mange leds du kan koble på den pga amp. den gir ut....

[larsern92]

sry for mye posting men du kan jo laste ned eagle fra nettet da slepper du å tegne men du kan bare velde deler å sette den på krets kort jeg er hvertfall kjempe fornøyd med det....

[storken]

hvis du skaffer en simens lader til mob. tlf. kan du bruke den jeg bruker en sånn på mine leds det funker helt fint men er ikke sikker på hvor mange leds du kan koble på den pga amp. den gir ut....

5695802[/snapback]



har som sagt en borremaskinlader som jeg skal bruke



laster ned eagle nå



kan du sette inn potmeter, VU meter osv der?



Edit: får det ikke til! er så komplisert! greier du å lage en tegning som den jeg har laget der i paint?

Endret 3. mars 2006 av storken

[larsern92]

du kan sette inn alt det er masse ikoner den firkanten nede som er ganske grå er kretskortet den som er diagonalt under saksa er kretser, dioder+++

[larsern92]

det som er med simens laderen er at du slipper å ha en spenningsregulator:) men ellers er det akurat det samme

[larsern92]

prøvde å tegne det for det men skjønner ikke hva alle delene er men du lærer deg å bruke det etter hvert

[storken]

ok men jeg skjønner ikke ett kvidder av programmet der.



fikk også pakken fra netshop idag...



de derre Uv ledene var skuffende. lyste ikke opp pleksiglassplata for 5 øre.( i ett mørkt rom seff)



skal bruke angreretten min der ja

[larsern92]

er det mulig å legge en handle liste fra denne tegningen til vu, spenningsregulator og potmeter

[storken]

se her: https://www.diskusjon.no/index.php?showtopic=542671&hl=

[Nuhvok]

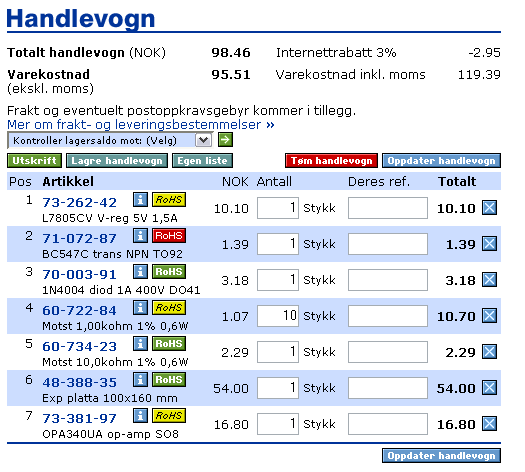

www.elfa.se



Delene til VU meteret og en spenningsregulator for +12-20v til +5v

[storken]

Edit:



steng denne.



vil fortsette diskusjon her <---trykkmeg

Endret 5. mars 2006 av storken
