Programmere LCD-display (ikke LCDsmartie)

[Noxy]

Vi har nå så smått begynt å programmere, og teste dette på et lite oppsett med 8 brytere og 8 lysdioder. Problemet ligger nå i at samtlige lysdioder lyser, uansett hvilken bryter vi skulle finne på å aktivere.



Gode forslag og velmenende råd mottas med takk.



EDIT: MvH Iceman™, som ble satt til å skrive, da Noxy heller ville sitte og sove.



EDIT: Koden vi har programmert AVRen med:

#include <avr/io.h>
#include <avr/iom16.h>


int main(void)
{
DDRD = 0x00;	//portD settes til innganger - fra HAUK
PORTD = 0x00;	//portD verdi 00

DDRC = 0xFF;	//portC settes til utganger - til buffer IC
PORTC = 0x00;	//portC verdi 00

char InnData = PIND;	//lesing av verdi portD -> PIN X

//HENTE OG SENDE DATA
while (1)	//hovedprogramløkke
{

InnData = PIND;  //leser ny verdi fra portD

PORTC = InnData;	//setter utdata på C lik inndata på D

}

return 1;

}

Endret 24. mars 2006 av Noxy

[Dr_VingTor]

hmm. ser nå ut som koden simulerer rett.

kan hende det har noe med kretskonstruksjonen deres å gjøre. hvordan har dere koblet? når dere trykker på bryteren, blir pinnen høy eller lav?

kan hende det har med pull-up motstander i avren å gjøre også



se side 49-50 i databladet.

[ddd-king]

Koden din ser bra ut den.



Men prøv dette og se om det fungerer.



initialiser "inndata" med dette isteden for:



volatile char innData = PIND;



Tror at det skal fungere etter denne forandringen

[ddd-king]

Tror at lysene lyser konstant fordi AVR'en bruker en cached verdi som ble satt til null ved



char InnData = PIND (=0x00)



Når du kjører whileløkka henter AVRen verdien til InnData som ligger i cachen. Ved å sette "volatile" foran "char InnData" tvinger du AVRen til å lese inn ny verdi hver gang den trenger verdien i "InnData"

[Noxy]

prøvde å bruke "volatile char innData = PIND;" uten at det ga noe annet resultat.



Skal lese om pull-up motstandene nå, så får vi se hvordan det går utover dagen.

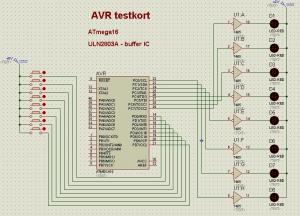

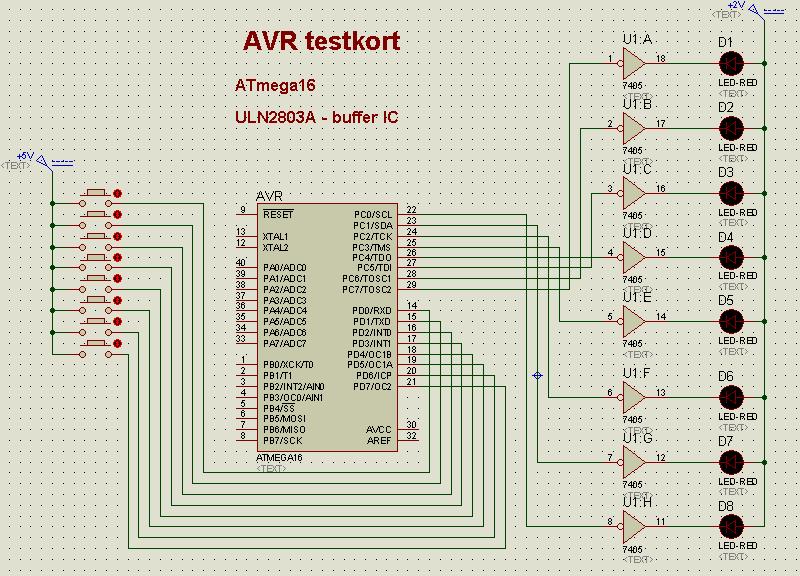

edit: legger ved tegningen av testkortet vårt.

Endret 31. mars 2006 av Noxy

[Dr_VingTor]

trur jeg vet hva problemet er.



avren kan ha pull-up, men har ikke pull-down. så på inngangen (knappene deres) vil dere alltid ha +5volt hvis dere bruker pull-up, og dere vil ha +5volt eller en uspesifisert spenning når knappen ikke er inntrykt om dere ikke bruker pull-up. De kan hende at den uspesifiserte spenningen tolkes som +5 volt, hvilket vil føre til at alle leddene lyser konstant.



2 løsninger:

bruk intern pull-up på inngangene og koble bryterne til jord i stede for +5volt (og litt omskriving i koden siden alt blir omvendt, 0 blir 1 osv)



eller:



koble en motstand mellom hver inngangspinne på avren og til jord som gir en pull-down slik at du sikrer at pinnen er koblet til jord når knappen ikke er trykket inn.



(har vært i USA så svaret kommer kanskje litt sent...)

Endret 12. april 2006 av Dr_VingTor

[lceman™]

Vi har ikke hatt tid til å jobbe med prosjektet noen uker nå, men det virker som om du kan risikere å bli en reddende engel her.
