Vi som digger å gå på "Elektroslang"

[Jove]

Er kanskje en grunn til at den er kastet? Kan jo være noe som faktisk er defekt selv om det ikke virker sånn:-)

5833087[/snapback]



Jepp, det regner jeg med. Men tenkte at om det er bare noe lite som er galt, så kan den brukes en stund til før den blir returnert igjen:)

I tillegg er det gøy å få ting til å fungere. Og å skru opp ting og se hvordan de fungerer er noe jeg har gjordt siden jeg var liten:P



Kanskje det bare er en bryter, sikring eller ett eller annet.. Lov å håpe=)

[Simen1]

Hva mener du med "ikke liv i den"? Lyser power-lyset eller ikke når du kobler til strøm og signal?



Jøss den er jo ikke så verst den der.

Prisguiden CTX S761A

Endret 29. mars 2006 av Simen1

[Jove]

Ikke bilde på skjermen, ikke lys i led. Nothing..

[mysjkin]

Det er jo positivt... er værdt å prøve å finne om poweret er gåent, evt en sikring...



M.

[Rekorden]

Er det jeg som er blind, eller er det ikke noen sikring å se i strømforsyningen?

Er det forresten litt svidd på spolen like til høyre for strøminntaket på den?

[tomahg]

Denne skjermen er vel ikke så gammel?

Jeg trodde det var 3 års garanti på CTX-skjermer, og at dette ble håndtert av InfoCare i Norge. Men det funker kanskje dårlig uten kjøpskvittering? Uansett er vel garantien fosvunnet hvis du har åpnet skjermen selv...



Har du et volt-/multimeter kan du jo måle litt



Edit: Én sikring er vel ofte plassert slik at den kan byttes uten å fjerne noen skruer...

Endret 29. mars 2006 av tomahg

[Jove]

Kan ikke se noe svidd, lukter ikke noe svidd.



Tror heller ikke at skjermen er så gammel nei. Har et mulitmeter som jeg måler litt på, men jeg får ikke frem noe som er forståelig for meg.. Bare småspenninger som gjerne varierer litt. Ikke noe over 2V. Har ikke tørt å åpne opp mer enn på bildet. Er litt redd for 220V



Finner ingen sikring heller:/



Garanti osv er utelukket for min del, da jeg både har åpnet den + jeg har ikke samvittighet til å påstå at jeg har kjøpt den:P

[Simen1]

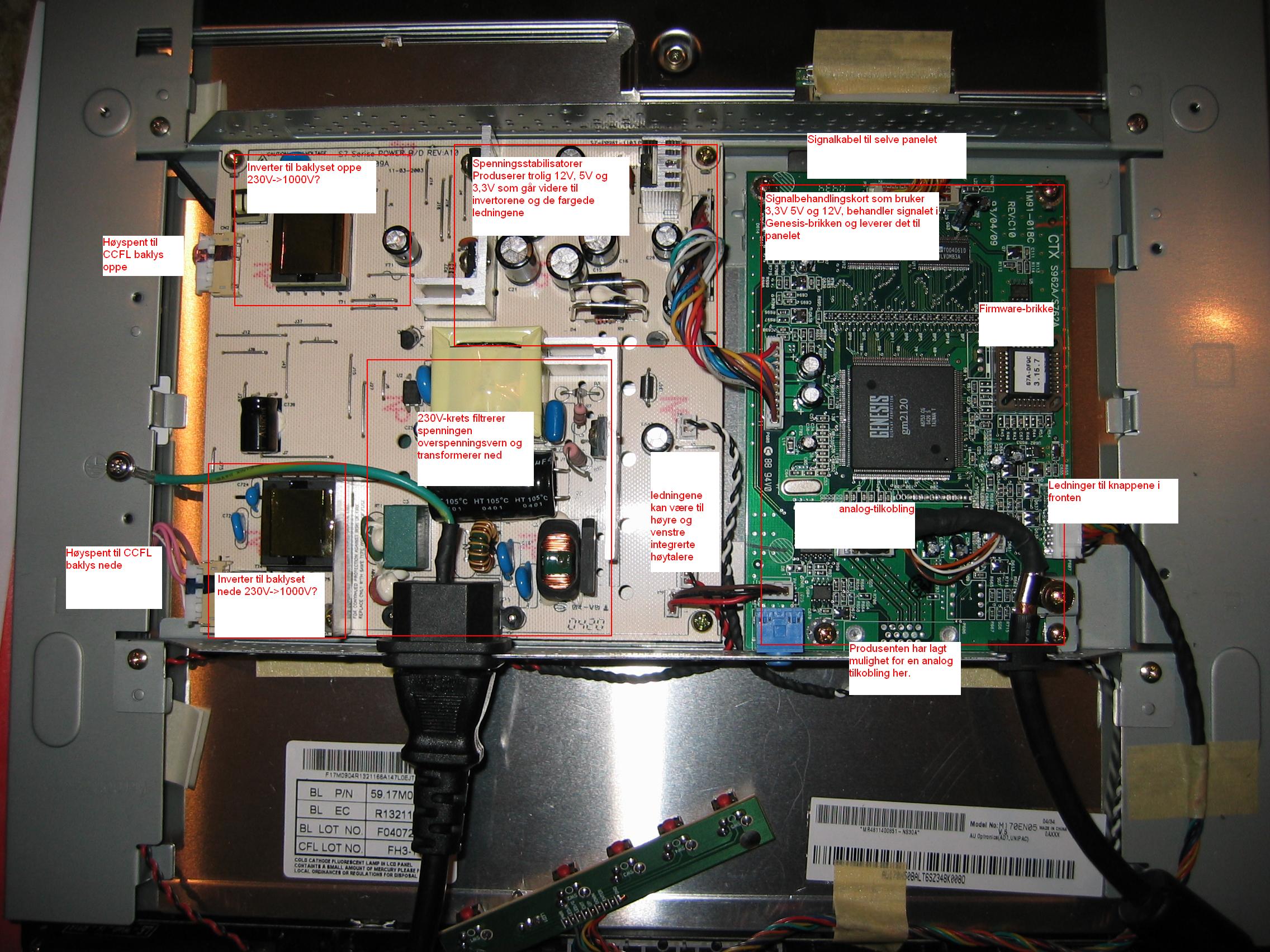

Jeg satt på noen merkelapper med hva de forskjellige delene gjør (sånn omentrent). Håper det kan hjelpe deg videre i feilsøkingen.



Kom skjermen med den 230V-kabelen som du har testet den med? Kanskje bare den er ødelagt? Mitt tips er at feilen trolig ligger på det hvite kretskortet. Jeg trodde først at kun baklyset var gåent (CCFL'ene eller invertorene), men siden ikke power-led'en lyser så tror jeg problemet må ligge i enten 230V-delen eller rundt spenningsstabilisatorene.

[Jove]

Kom skjermen med den 230V-kabelen som du har testet den med? Kanskje bare den er ødelagt? Mitt tips er at feilen trolig ligger på det hvite kretskortet. Jeg trodde først at kun baklyset var gåent (CCFL'ene eller invertorene), men siden ikke power-led'en lyser så tror jeg problemet må ligge i enten 230V-delen eller rundt spenningsstabilisatorene.

5834836[/snapback]



Whow, takker!

Skjermen hadde ikke 230V-kabel, jeg tester med en jeg har til vanlig bruk ellers.



Power-led'en har 3 poler, så jeg regner med at det er en diode som kan gi 2 forskjellige farger lys. Men intet lys.



De røde/sorte og hvite/sorte ledningene går som du sier til høyttalerene.



Nede til venstre på bildet står følgende tekst:

For contiunued protection against risk of fire replace only with same type and rating of fuse



Håpte derfor at det fantest en enkelt utskiftbar sikring. På baksiden av det hvite kortet er det bare mange loddepunkter, ikke komponenter.



Jeg får måle litt til, men tror ikke det er så mye å gjøre..



Men takk for et bilde med gode forklaringer:)

[Simen1]

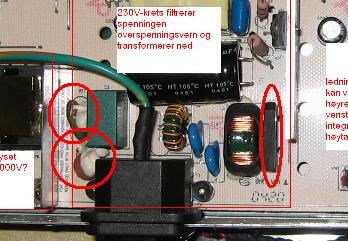

Det er litt vanskelig å se på bildet hva noen av komponentene er. Jeg har ringet rundt noen jeg lurer på hva er. Se om du finner en komponent i det området som har et navn på kretskortet som begynner på "F". F.eks "F1". (Forkortelse for "Fuse 1")

[kremt]

Får håpe du får til skjermen da, hadde vært knall

Alltid gøy å få noe man fant til å virke

[Jove]

5835253[/snapback]

Øverste ring til venstre: RT1 Spole-lignende grønn sak.

Nederste ring til venstre: BINGO! F1 T3 15A 250V Brun rund sylinder.

Ring til høyre: D2



Jeg fant det "15A 250V" isted og tenkte på sikring, men fant ikke noe som lignet. Såg for meg en glass-sikring. Nå fjernet jeg den hvite "gugga" som er på F1, men blir ikke klokere:P



En sikring som må loddes på?



Vet du hva den hvite gummi-gugga som er på mange komponenter er til?





Edit:

Den ligner på denne, men har annen merking. Knøttsmått, men der står ivertfall T3 eller T3.1

Endret 29. mars 2006 av Jove

[Eplekakespising]

Gummi"gugga" er for å holde komponentene skilte fra hverandre

[Gjest Slettet+6132]

tror nok du har funnet sikringen der ja.

Den kan skiftes ut til en vanlig glass-sikring, bare lodd av den eksisterende sikringen, lodd på ledninger som du fester til den nye sikringen(husk at ledningene må tåle 250v 15A) deretter finner du en plass til den nye sikringen inne i skjermen og lukker igjen skjermen, deretter krysser du fingrene og ber til gud, allah eller en eller annen gud... er du heldig så vil skjermen funke etterpå.



før du kjøper ny sikring så kan du sjekke om strømmen går igjennom sikringen når det ikke er strøm koplet til, hvis det går strøm gjennom så er det bare og gruble videre, går det ikke gjennom så, happy modding...



lykke til håper du får den til og funke





hilsen pac-man, som enda ikke har fått telefon fra hifiklubben angående ny pære:realmad: får vel ta en telefon dit en dag...

[Eplekakespising]

kan være lurt å lodde ut sikringen og lodde inn en liten ledningsstump for å se om det er den som er gåen hvis du ikke har lett tilgang til sikringer

[Simen1]

Gummi"gugga" er for å holde komponentene skilte fra hverandre

5835535[/snapback]

Gugga hjelper også til med å redusere vibrasjoner. 50Hz vibrasjoner skapt av magnetfeltet rundt alle komponenter som står på 2 ben og som det går mye strøm gjennom eller i nærheten av.

[Kvammis]

Lodde fast sikringene faktisk. Sånt produsentene tjener penger på.



Gugga hjelper også til med å redusere vibrasjoner. 50Hz vibrasjoner skapt av magnetfeltet rundt alle komponenter som står på 2 ben og som det går mye strøm gjennom eller i nærheten av.

Mao man kan bare bruke litt silikon e.l. etterpå ?

[Simen1]

Jovisst! Silikon gjør sikkert samme nytta Litt må man kunne improvisere Hvis man ikke bruker noe gugge risikerer man nok ikke noe annet enn en irriterende 50Hz summelyd fra komponentene som står og vibrerer. Altså ikke noen krise om man glemmer det.

[Rekorden]

Tviler STERKT på at sikringen er 15A. Den er nok heller på 1,5A.

[tomahg]

Nederste ring til venstre: BINGO! F1 T3 15A 250V Brun rund sylinder.

Ring til høyre: D2

5835414[/snapback]

F = Fuse

T = Transistor



Har tingen du fant to eller tre bein?
