Kobberrør og vannkjøling

[gEnEsis_AiX]

kom plutselig på en ide, eller fattern kom på ideen. hvordan vil vet være å bruke kobberrør i et vannkjølingssystem? tenkte å kanskje kle kobberrørene i ett eller annet varme isolernede stoff for å beskytte mot den indre tempen i pcen og vannet som sirkulerer, dette vil også hindre evt kondens...



prosjektet mitt er dette: Project: PolygonCube



lufter ideen og håper folk som kanskje har tanker/erfaringer kan komme med gode innspill...

[haakie]

ja det går, skrue har nokså mye kobber i sin vannkjøling.

men hadde jeg hatt kobber ville jeg hatt nokså god luftgjennomstrømning

siden da får du bedre temperaturer.

MvH

-H-

[Stigma]

Ingenting galt med kobberrør, borsett fra at de skjeldent er så arbeidsvillige som plastrør når du skal få bøyd dem.



Også : aldri bland kobber med kjøleblokker av annet metall om du kan unngå det. Sånn blir det belegg av på sikt, noe som reduserer kjøleblokkens effekt noe. Plastikk er nøytralt sånn sett, så det blir en mindre ting å bekymre seg over da den aldri kan delta i en elektrolystisk reaksjon.



Men bøyelighet + lav pris er vel grunnen de fleste bruker plastikk...



-Stigma

[Mogge_]

jeg tenker jeg skal bruke kobber ben slik at jeg får fine svinger..Vil det funke bra?

[Skrue]

ja det går, skrue har nokså mye kobber i sin vannkjøling.

men hadde jeg hatt kobber ville jeg hatt nokså god luftgjennomstrømning

siden da får du bedre temperaturer.

MvH

-H-

5215804[/snapback]



Ja, jeg tør si at jeg har brukt metervis med kobberrør på "en drøss" maskiner, og aldri hatt noen problemer med det.

Kjølemessig har det imidlertid liten betydning, man får ikke noe gratis!

Selv med "nokså god luftgjennomstrømning" vil temperaturforskjellen mellom vann/rør og luft være så beskjeden at den ikke har noen praktisk betydning.



@Stigma: Man skal være ganske uheldig for at korrosjons-scenarioet du beskriver skal oppstå. Jeg har nesten ikke tall på de kombinasjonene alu / kobber jeg har brukt, og har fortsatt tilgode å oppleve noe negativt med det.

Dermed ikke sagt at man skal lukke øynene for situasjonen, men frykten for slikt er nok en smule overdrevet.

[MagE]

Vet det er litt off topic, men hva koster (tynne) kobberrør per meter (12mmID)?

[Skrue]

Husker ikke i farten, men tror prisen ligger rundt 50-60 flis for meter´n. Normalt vil du klare deg med en halvmeter, i et normalt oppsett.

Kobberbend for lodding til rør kan evnt kjøpes billigst hos Clas, der får du to stk for rundt kr.20,-

Endret 30. november 2005 av Skrue

[idleman_2]

Husker ikke i farten, men tror prisen ligger rundt 50-60 flis for meter´n. Normalt vil du klare deg med en halvmeter, i et normalt oppsett.

Kobberbend for lodding til rør kan evnt kjøpes billigst hos Clas, der får du to stk for rundt kr.20,-

5234318[/snapback]

så må en ha lodde pasta loddetinn propanbrenner siden en vanlig loddebolt ikke funker. Vet at noen bruker kokeplate da..... miljøsvin å sløse energi på kokeplate da..

[MagE]

Husker ikke i farten, men tror prisen ligger rundt 50-60 flis for meter´n. Normalt vil du klare deg med en halvmeter, i et normalt oppsett.

Kobberbend for lodding til rør kan evnt kjøpes billigst hos Clas, der får du to stk for rundt kr.20,-

5234318[/snapback]

så må en ha lodde pasta loddetinn propanbrenner siden en vanlig loddebolt ikke funker. Vet at noen bruker kokeplate da..... miljøsvin å sløse energi på kokeplate da..

5234525[/snapback]

Varmepistol (tror jeg det heter,) fungerer finfint til slikt,

[Skrue]

Ja, faktisk!

Om ikke lengden på rør og bend blir for stor, så er varmepistol et utmerket verktøy for sammenlodding av slikt!

Det burde jeg egentlig ha tenkt på sjøl også. Takk for tipset MagE!

[Myron]

Når det gjelder dette med kobber og alu i samme system, så er jeg av samme oppfattning som Skrue. Tanken min er tilvirket av alu, og jeg har ikke hatt noe problemer enda. Rundt jul skal jeg ta alt fra hverandre, og sjekke nøye i alle blokker og bend, så kan gi en 100% nøyaktig rapport da. Men foreløpig er konklusjonen ingen problemer. To av blokkene mine har plexi-topp, så jeg ser om det skulle være noe der.

[Stigma]

@Stigma: Man skal være ganske uheldig for at korrosjons-scenarioet du beskriver skal oppstå. Jeg har nesten ikke tall på de kombinasjonene alu / kobber jeg har brukt, og har fortsatt tilgode å oppleve noe negativt med det.

Dermed ikke sagt at man skal lukke øynene for situasjonen, men frykten for slikt er nok en smule overdrevet.

5234014[/snapback]



Meget mulig Skrue. Jeg har heller aldri opplevd det, men tenkte det var verdt å nevne. Føre var og alt det =)



-Stigma

[Mogge_]

Jeg har en Dangerden cpu blokk og 1/2ID slange så jeg lurer på om jeg bruke strips rundt slangen da den er tredd ned på nippelen? Vil det bli tett?

[Skrue]

Strips er helt greit.

Men ideelt sett bør slangen passe såpass bra til nippelen at det i seg selv er nok til å få det tett.

Strips evnt klemmer skal strengt tatt bare brukes for å sikre slangen, ikke for å få koblingen tett!

[cybirg]

Slangen skal som Skrue sier sitte så stramt at den er tett uten strips. 1/2" ID skal vel passe 1/2" OD og sitte så stramt at det blir tett? Stripsen er der for å sikre at du ikke river av slangen om du flytter på blokken mm.



Du bør uansett teste ved å kjøre loopen utenfor maskinen over natten. Jeg var uheldig med push-in nipler og fikk en lekkasje, spruta over hele hovedkortet. Heldigvis hadde jeg ikke strøm på hk og etter 2 dagers tørking så var alt ok.

[Mogge_]

Okei, men jeg mente bare å sikre slangen slik at jeg ikke får røsket den av..



Men takker for bra svar..

[idleman_2]

Hadde ikke mange nok slangeklemmer...

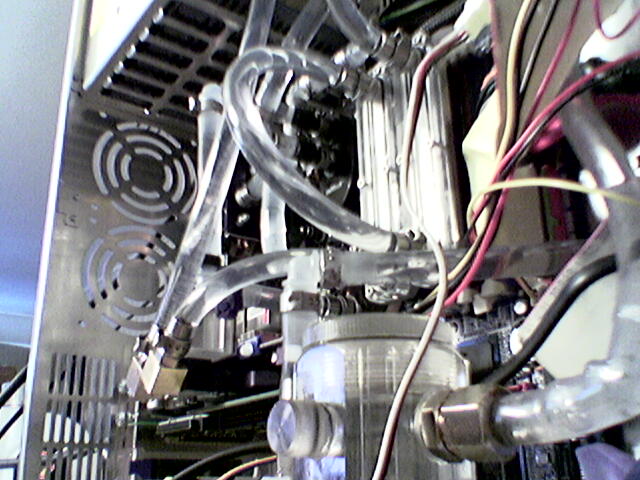

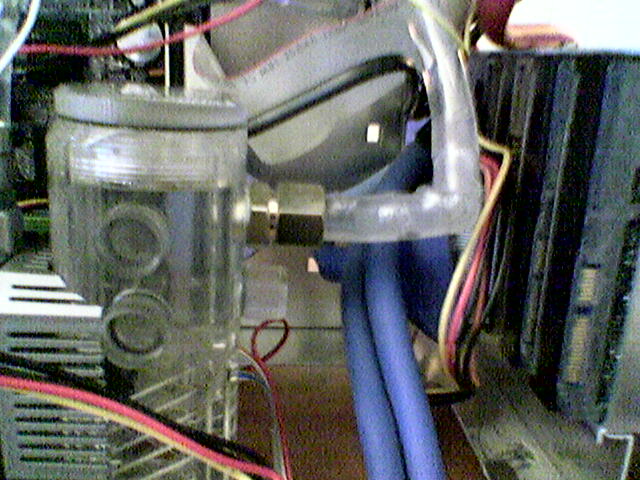

Filte isteden 90 graders albuleddene glatte, varmet opp pvc slange i varmt vann og tredde albuleddet gjennom slangen... Håper ikke at slangen kan sprekke som følge av litt røff behandling da

Ble jo ganske pent da om jeg må si det

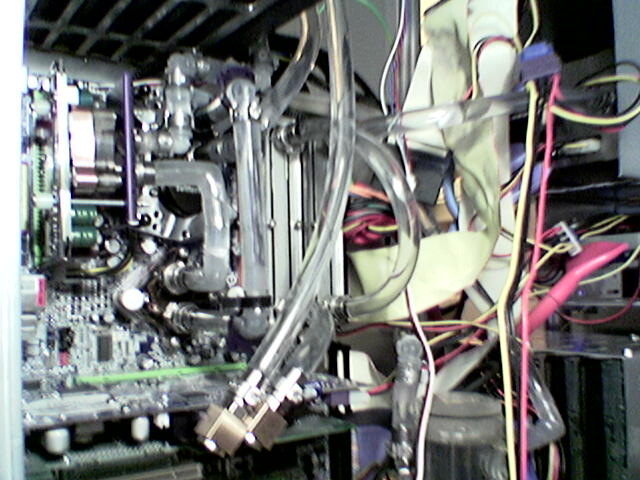

Bilder følger:

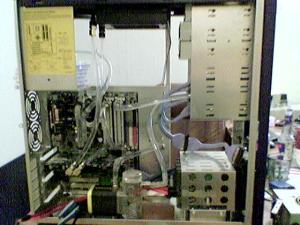

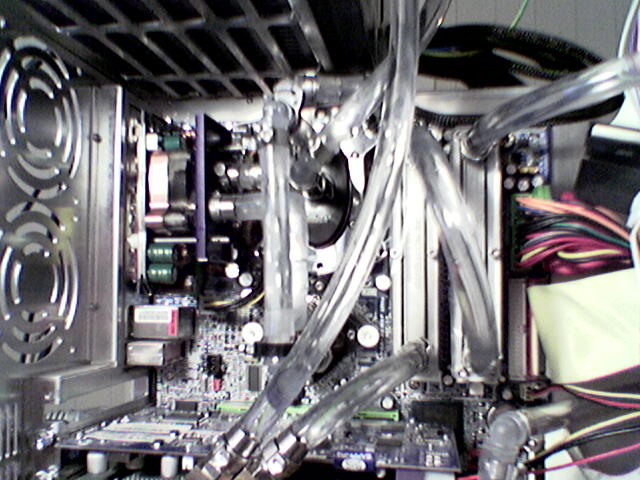

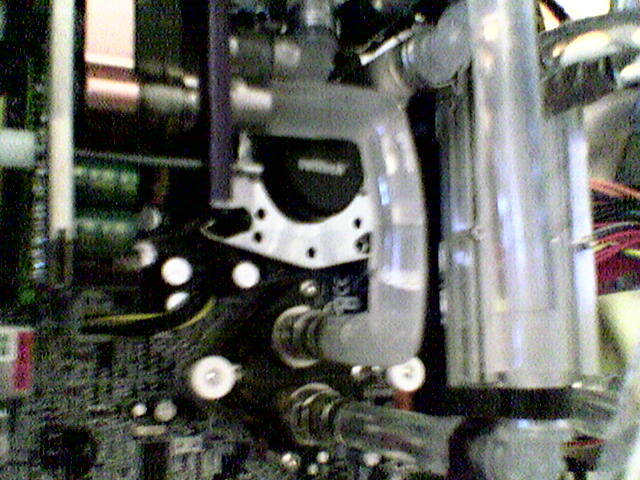

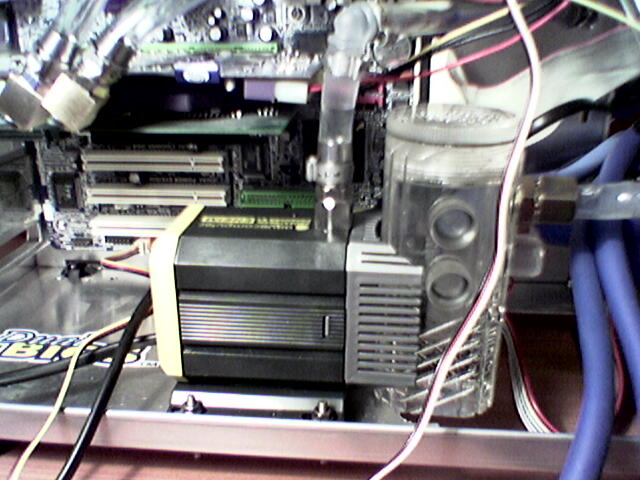

pc er startet opp og kjører. Kablinga ser ikke ut, blir fikset med tiden. Har ikke koblet opp alle hard diskene enda. Kun koblet opp 2 stk seagate cheetah X15 disker som er vannavkjølte med en dual kjøler fra aquacomputer. Vurderer å kjøpe sånn lcd sak fra aquacomputer for viftestyring og monitorering av vannpumpe etc.

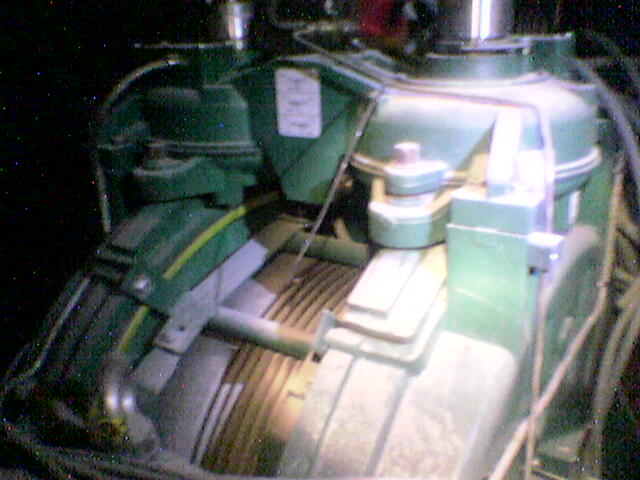

Avslutter med et bilde fra jobben.. litt kraftigere saker:

en girløs maskin som løfter 32KN..



Ikke klag på kvaliteten på bildene da

Tatt med en mobil så

Endret 6. desember 2005 av idleman_2

[Skrue]

Smart!

Du "strekker" nok slangen litt på den måten, men så lenge den er varm og myk så bør det jo gå bra.

Ta gjerne et bilde av løsninga, så vi får se!

[idleman_2]

Smart!

Du "strekker" nok slangen litt på den måten, men så lenge den er varm og myk så bør det jo gå bra.

Ta gjerne et bilde av løsninga, så vi får se!

5257799[/snapback]



La til bilder i forrige post.

Kunne jo ha brukt sånne antiknekk greier, fungerte dårlig synes jeg..

Ulempen med å tre albuledd inn i en slange er at slangen blir temmelig strukket ut og dermed ikke får ordentlig klem over nippelen og da er iallefall en bra slange klemme påkrevd! Prøvde å varme opp enden på slangen og strekke dette ut og bråkjøle dette i kaldt vann, fungerte til en viss grad.

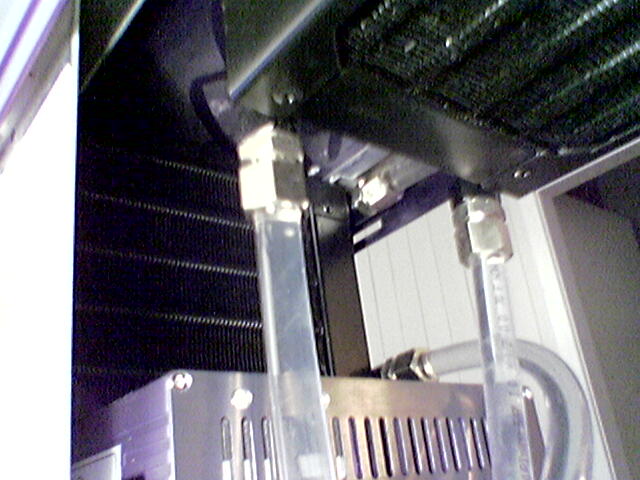

I systemet mitt som du ser så har jeg som du kanskje har sett 2 separate radiatorer:

Vannflow er som følge:

Vannpumpe -> radiator -> cpu -> chipset -> voltage regulator/strømkort -> radiator -> gpu -> ramplex -> ramplex -> hard disk kjøler dual -> vannpumpe.



Idleman

[idleman_2]

Men en ting jeg lurer på Skrue...

Hvordan legge opp ledningene pent ?

Jeg vurderer å modde strømforsyningas ledninger og tilpasse ledningene til hard disk etc, ser jo ut som spagetti vev når en bruker standard lednings oppsett.

Har krympestrømpe lodde bolt/varmluft lodde utstyr etc (for overflate monterte komponenter). Irriterer meg og grønn over ide s-ata ledninger etc som jo aldri er i riktig lengde.. så mye mere ryddig det ville blitt i kabinett om vi kunne ha laga disse kablene selv..
