8-Balls 431w hjemmekoket peltier blokk, bilder.

[8-Ball]

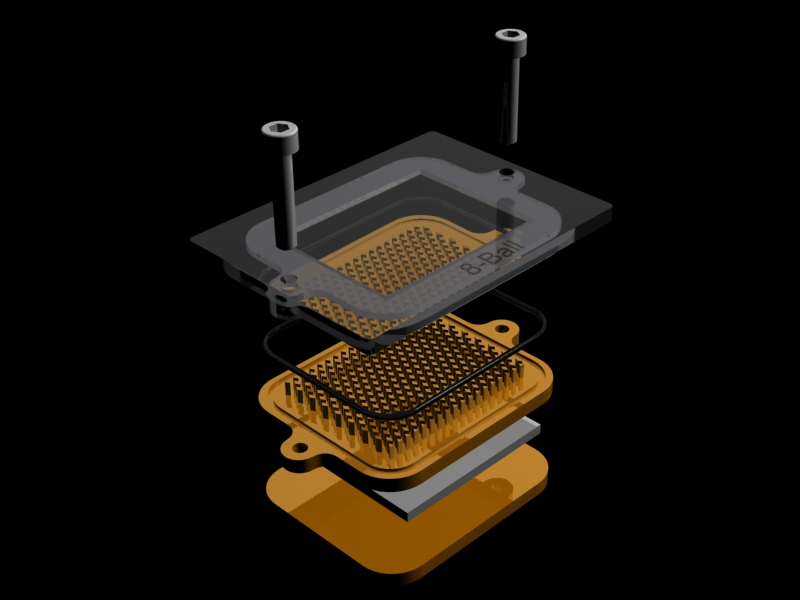

Tenkte jeg skulle legge ut bilde av blokka som jeg og en kompis har tegnet som skal til maskinering. Denne skal kjøle 431W pelt element. Har ikke giddet å tegne inn de 4stk 1/2" niplene samt skruene som skal feste coldplaten. Har stor tro på denne blokken. Er et redesign av en annen blokk som kjører med 431W element.



Tar gjerne imot c&c.

Endret 4. november 2005 av 8-Ball

[Goophy]

Oh my!

Over 400W er seriøst heftig, hvor får man tak i noe sånt?

[Damination]

seriøst så sykt pent tegna ! so helt seriøst proft ut lykke til

[8-Ball]

Oh my!

Over 400W er seriøst heftig, hvor får man tak i noe sånt?

5106537[/snapback]



Her kan du kjøpe det, husk kraftig strømforsyning.

[Skrue]

"pinnedesignet" er jo en velprøvd og god løsning ifbm kjøling av en tec, så den klarer sikkert brasene.

Men 4x 1/2" nipler?

Klarer du å presse igjennom nok vann igjennom blokka til å "forsvare" det da? Men ok, det kan jo være greit å være på den sikre siden.



Er forøvrig ikke så lite nyskjerrig på hva (slags CPU?) du skal kjøle ned med et såpass kraftig element, og ikke minst; du bør vel ha en radiator litt utenom det vanlige også?

For den må jo kjøles ganske godt for å oppnå minus 60-70grader.

Få høre litt mer omkring dette prosjektet da!

[8-Ball]

Radiatoren er av typen 5 pass Audi A2 aircondition radiator. Pumpen leverer 1400L/t. Cpu er av typen Prescott 3,0 og en 760 Pm. Radiatoren er oppgitt til å kunne "disssipate" 1800W så den er nok stor nok. Den er akkurat like stor som høyden og lengden til mitt lian li kab. Skal også designe og maskinere en Gpu tec block på 226W til å kjøre på samme systemet. Med et x850xt pe kort.

[Skrue]

Eh, da er jo kjølinga vel i havn vil jeg tro!

Da gjenstår det jo å se hva du får tynt ut av greiene. Mulighetene bør jo være gode for litt klokking, kan jeg ane.

Stå på!

[aspstein]

Hiver meg på her jeg også. Kan bli spennende å se hva slags resultater dere får med det peltierelementet.

[Npvk_X]

Flott design, samme som den orginale blokka fra Wintsch



hadde man bare hatt utstyr til en slik jobb.. har plenty med kobber liggende





Test:

Wintsch Labs - Arctic Web 437W

http://www.hardocp.com/article.html?art=Nzg5LDI=



Har hørt rykter om at firmaet er konkurs så kjøp elementer fort

bestiller ett ganske snart jeg



edit: feil og ting...

Endret 8. november 2005 av Npvk_X

[kamikaze666]

Spennende design 8-Ball, men modellen var heller dårlig.

Ser jo ut som om det er Roy som har modellert den!

[8-Ball]

Flott design, samme som den orginale blokka fra Wintsch



hadde man bare hatt utstyr til en slik jobb.. har plenty med kobber liggende





Test:

Wintsch Labs - Arctic Web 437W

http://www.hardocp.com/article.html?art=Nzg5LDI=



Har hørt rykter om at firmaet er konkurs så kjøp elementer fort

bestiller ett ganske snart jeg



edit: feil og ting...

5121477[/snapback]



Ikke helt det samme designet. Økt vinkel på sporene for økt flow samt endel høyere pinner for økt kjøleareal. Har liggende et element men skal bestille flere.

Stemmer det; Firmaet er konk.

[8-Ball]

Spennende design 8-Ball, men modellen var heller dårlig.

Ser jo ut som om det er Roy som har modellert den!

5122031[/snapback]



Hehe, joda stemmer det. Er roy som har modellert den.

Synes han er flink jeg.

[tbend]

ahhaa,,,,



King kong pelt element du har skaffa deg,,, hvilke load temps satser du på?

[Npvk_X]

ahhaa,,,,



King kong pelt element du har skaffa deg,,, hvilke load temps satser du på?

5123460[/snapback]





3.0e @ 3.9 =-17c load.

-31 Idle



Dette er vel og merke en lga775 prosessor...

Eneste jeg stusser litt på er valget av tec psu, muligens litt bedre resultater om man hadde brukt en Meanwell se600-24



Test:

http://reviews.pimprig.com/cooling/wintsch..._tec.php?page=4



Hva mener så du 8-ball? bør klare tilsvarende resultater?!

[8-Ball]

Vanskelig å si nå men hadde håpet på ned rundt -15-20 @ 4,2 ved lav volt hvis pros vil dette da. Men alt under 0 grader @ load er bra uansett. Men er mest spent på temp med 760 pros. Med sine rundt 50-70watt.

Endret 8. november 2005 av 8-Ball

[Npvk_X]

Er blokka langt unna "produksjon"??



Ser ikke ut til at det skjer noe her før jeg tar juleferie...

[Npvk_X]

bump... :!:



ingen minusgrader på gang?

[tbend]

bump...  :!:



ingen minusgrader på gang?

5299592[/snapback]



Bumpedibum..... hehe.



Sku gjerne testa litt med Pelt
