GK Elektro: Styrestrømskjema for asynkronmotor

[Jtand]

Fikk en vanskelig oppgave. Vil noen hjelpe meg å løse den?



Det skal koples opp en motorkrets. En trefase asynkronmotor skal betjenes ved hjelp av en kontaktor. Kontaktoren skal fjernbetjenes med en pulsbryter. Nødstoppbryter skal også monteres. Det skal videre være termisk vern (rele) og lys for drift (grønn) og lys for overbelastning, termisk vern (rødt).



a) Tegn styrestrømskjema for denne jobben

b) Tegn hovedstrømskjema

c) Lag en tabell over det utstyret/materiellet du trenger for denne koplingen

Endret 19. oktober 2005 av Jtand

[Øssa]

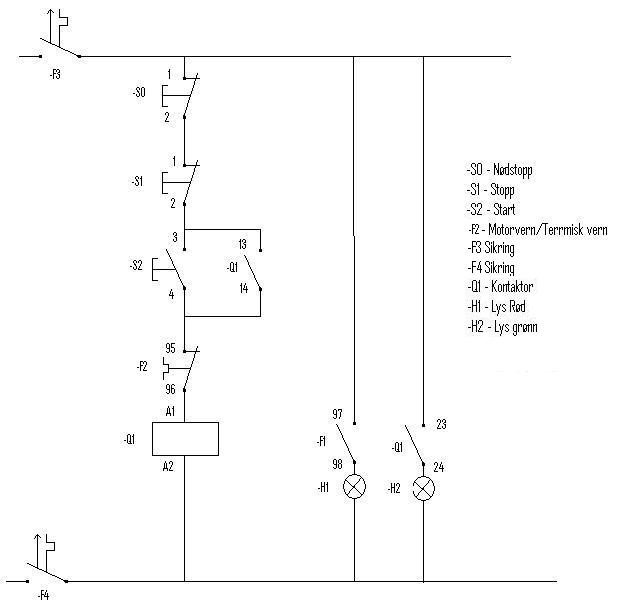

Her er en tegning av stryrestrømmen. Rett meg hvis noe er feil. Håper det kommer til nytte

Endret 19. oktober 2005 av Øssa
