Av - På - Av Vippetrømsbryter?

[sindre2]

Heisann!



Jeg driver å leter etter en vippestømsbryter type Av-På-Av- Det vil si at bryteren skal ha tre posisjoner:



1: Av (sideposisjon) Sender IKKE signal

2: På (midtposisjon) Sender signal

3: Av (sideposisjon) Sender IKKE signal



Vet at dette er en litt spesiel forespørsel, men er det noen som vet av noe slikt, eller om det går an å lage noe lignende?



Sindre

[armykokk]

5644AB kanskje 35-223-64 hos elfa..

er ikke så god på svensk, men den kan brukes som 1pol 3 veis bryter, så da kan du bare la vær å koble utgang 1 og 3 og bruke 2.....



Av rein nysjerighet hva skal det brukes til?



EDIT Leste litt nærmere nå (så på bildet :!: )



Om du kortslutter pinne 3 og 5, bruker pinne 2 som inngang,

så vil den veksle mellom å gi ut på pinne 1,4 og 6, da kan du bare måle deg fram til hvilken som er midtre posisjon

Endret 13. oktober 2005 av armykokk

[sindre2]

**SE HER**

[icer]

Hvorfor ikke bruke en vanlig touch-bryter da? Sånn som spretter tilbake når du trykker på den? Om du bare er ute etter pulsen...

[sindre2]

Fordi hele vitsen er at bryterne skal se ut som en vippestrømsbryter

[armykokk]

da skal det funke med den bryteren jeg viste til. (35-223-64)

Men det er klart, 45kr pr stk, da går det jo ann å finne på noe annet



Hvor mange trenger du?



EDIT utifra siden du viste til når du sa hva det skal brukes til, vil jeg tippe det gjelder en flysimulator eller noe? Det går ikke å sette instillingene i flysim`en til "hold" istedenfor "toggle"

Endret 18. oktober 2005 av armykokk

[nree]

Du kan jo bruke ein slik bryter som brukes i mangen nye bygg til lys styring

og samme type brukes på døropnere



Slik 230v bryter som har ein liten fjær inni seg..



Du kunne jo da bare limt på ein liten pinne

[sindre2]

Jeg skal ha omtrent 100 stk til en pris av 45,-



Finnes det noe annet som er litt rimeligere?

[inaktiv000]

Funker det ikke med en vippebryter som spretter tilbake? Da får du en "ordentlig" løsning, som ser tøff ut

[armykokk]

Det går med et RC ledd, vanlige vippebrytere og en x-or krets



Ca pris 7kr bryteren

[Obix]

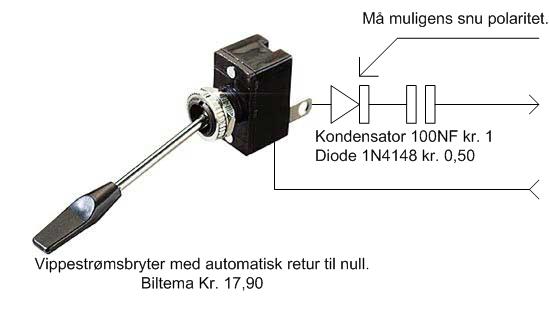

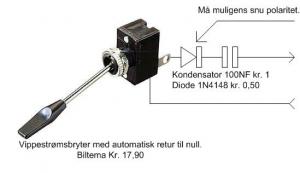

Et alternativ.

[storken]

hva skal du med 100stk?

[sindre2]

Tenkte egentlig å få bryteren til å stå i posisjon, det vil si at de ikke spretter tilbake. Det kan til nød og neppe gå med en bryter som spretter tilbake i posisjon, men de skulle egentlig vært litt kortere "stag" på de? Litt arbeidsomt å kutte og sette sammen 100 stk...



Hva er RC ledd & x-or krets?

[armykokk]

Tenkte egentlig å få bryteren til å stå i posisjon, det vil si at de ikke spretter tilbake. Det kan til nød og neppe gå med en bryter som spretter tilbake i posisjon, men de skulle egentlig vært litt kortere "stag" på de? Litt arbeidsomt å kutte og sette sammen 100 stk...



Hva er RC ledd & x-or krets?

5071717[/snapback]



Artikkel id 35-006-00 hos elfa er nok en passende bryter kr 3.55 ved kjøp av 100



Et RC ledd er en tidsforsinkelse laget ved hjelp av en kondensator C og en motstand R

En X-or krets er en logisk krets som gir ut et 1 signal når det er forskjellig inn signal på inngangene dvs 1-0 og 0-1 ikke 1-1 og 0-0



RC-ledd +X-or krets= En bryter som gir ut en signalpuls når det skiftes posisjon på bryteren, kombinert med en transistor så har du det du er ute etter.



100stk bryter med ca pris på 800kr med alt

[sindre2]

Hvor får jeg kjøpt RC leddet og X-or kretsene da? Du kan gjerne skrive hvordan de skal kobles, siden jeg aldri har hørt om noe slikt...



Innkjøpsliste:

100 stk 35-006-00

100 stk RC ledd

100 stk X-or krets



Stemmer det, og er det noe jeg har glemt av?
