Spenningsfordeling fra ATX HK-plugg

[Behydro]

Som en tidvis modder så irriterer jeg meg stadig at jeg må bruke en masse fjuske koblinger når jeg tester ut utstyr, så jeg har nå laget med en spennigsfordeling som gjør det straks litt lettere å hente ut ønskede spenninger fra en PSU.



Den er bygget av en apparatboks og diverse kontakter, sikkringsholdere og lignende kjøpt på Clas. Tok ca 3 timer å mekke sammen.







Først var det å få borret hull og saget plass til HK kontakten. Tok kontakten fra et HK som var blitt grillet av lynet





Komponentene på plass, klar til lodding





Jeg foretrekker å bruke forskjellig farger på ledningene og litt strips og sant, blir mye oversikligere da





Det ferdige produktet. Ble ganske fornøyd. Skrur av og på PSU med bryteren, den legger Ps-On til jord. Den blå lysdioden er koblet til POWER-GOOD. De røde diodene er koblet etter sikringene på hver av uttakene, så om en sikkring bryter, slukker dioden.

Skal lage ledninger med krokodille klemmer, molex plugg og div når jeg får tid



Motstandene jeg brukte var:

Power good: 68ohm

3,3V :39ohm

5V :100 ohm

12V : 330 ohm



Ha en videre trivelig aften



Etter ønske, her er innkjøpsliste:



Polskrue

Sikkringsholder

Lysdiode 5mm

Lysdiode holder 5mm

Bryter

Apparatboks ( 196 x 112 x 60 mm)



Ledninger og slikt har en liggende å slenge...

Endret 28. mars 2006 av Behydro

[Zappza]

Burde vel skrive hvilke deler du kjøpte da, men takk for dingsbomsen din



Edit: hadde det ikke sett finere ut med ATX pluggen på baksida?

Endret 3. oktober 2005 av Zappza

[Behydro]

No er det vel strengt tatt ikke utsende men funksjonaliteten den er byggd på. ATX pluggen er på framsiden for da kan boksen for eks festes på veggen, legges ned, settes bakerst på arbeidspulten... osv



Har kjøpt alt på Clas

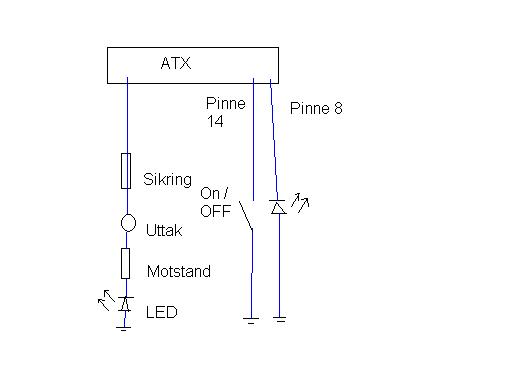

Men grunnen for at jeg skriver her er at jeg har fått ønske om koblings sjema.



Tegner bare opp "en spennig", ikke vits å kopiere opp til alle sammen.



Får beklage veeeeldig dårlig tergning, hastverk....... Fargene som jeg brukte har ingen ting med fargekodene å gjøre

[Tha sims]

Hei

Tenkte det ville være bedre av meg å poste her,enn i den andre topicen. Synes worklogen din har fått for lite oppmerksomhet, når den i bunn og grunn er veldig smart.



Jeg tror jeg satser på å lage en slik boks. Den var bare rett og slett genial. Jeg bestiller alt så fort jeg vet hva jeg skal kjøpe. Bare et spm. Hvordan regnet du deg frem til resistorene til LED-diodene? R=U/I?

[just-_-me]

No er det vel strengt tatt ikke utsende men funksjonaliteten den er byggd på. ATX pluggen er på framsiden for da kan boksen for eks festes på veggen, legges ned, settes bakerst på arbeidspulten... osv



Har kjøpt alt på Clas



Men grunnen for at jeg skriver her er at jeg har fått ønske om koblings sjema.



Tegner bare opp "en spennig", ikke vits å kopiere opp til alle sammen.



Får beklage veeeeldig dårlig tergning, hastverk....... Fargene som jeg brukte har ingen ting med fargekodene å gjøre

5227461[/snapback]



du har tegnet diodene feil vei?

strømmen går jo ikke fra minus til pluss? (slik du har tegnet det nå)

går jo alltid den veien "pila" peker...

[Drunken_Master]

Hehe kjempe kjekt... Men lurt å koble diodene riktig

[larsern92]

lurte litt på det der med motstandere til diodene åssen fungerer det er det for å dempe strømen eller for diodene bruker bare 2,2 volt vel?

[spyro]

Det kommer ann på hvilke dioder du har.

[larsern92]

hvilke kabler på strømforsyningen er det man kobler sammen for at den skal starte? den grønne og...?

[Tha sims]

hvilke kabler på strømforsyningen er det man kobler sammen for at den skal starte?  den grønne og...?

5557021[/snapback]

Svarte

[spyro]

Skal du lage en larsern92?

[larsern92]

ja og en harddisk sak å da må jeg jo få start på forsyninga vet du:P

[spyro]

Og en harddisk sak? Harddisk kabinett?

[larsern92]

ja bare med 5 disker
