RJ45 Kabel inn i vegguttak [LØST]


Anbefalte innlegg

Hei.



Har vært å kjøpt meg 100m nettverkskabel, for å legge opp kabelnett til 2.etasje. Har kjøpt en RJ45 boks, til å ha på veggen. Lurer på om noen vet hvor de forskjellige fargene skal være? EVT. har en link til en liten guide eller noe?



:)

Endret av Pixi
Lenke til kommentar
Videoannonse
Annonse
Men er det likt når jeg skal ha det i en veggboks? Samme opplegget der?

Det pleier og stå skjema inne i boksen.

Ser det er fargekoder i boksen, men ble ikke helt klok for det.



Legger ved et par bilder av boksen, så kanskje noen kunne vært veldig snille og hjuplet meg, med hvor jeg skal sette ledningene..?

Picture_030_1_

Endret av Pixi
Lenke til kommentar
I følge kommunikasjonslæreren min har det ikke noe å si om fargekoden blir fulgt, det er bare for at det skal være praktisk å feilsøke på. Når man kobler vegguttak settes parrene bare i rekkefølge med halv først.



blå

orrange

grønn

brun

Det har ikke så mye å si, men det kan og vil nok påvirke ytelsen og stabiliteten.

Lenke til kommentar
Kjør på med lik farge i begge ender!  :p

Kan virke, men for å være på den sikre siden bruk 568B-standarden.

Bruk også egnet verktøy for å trykke lederene ned i kontakten (med isolasjonen på).

Takk Pingla! :)



Men hvordan får jeg kjørt Bare B standarden, for kabelen skal jo legges over de kontaktene og presses ned.. ?

Lenke til kommentar
Kjør på med lik farge i begge ender!  :p

Kan virke, men for å være på den sikre siden bruk 568B-standarden.

Bruk også egnet verktøy for å trykke lederene ned i kontakten (med isolasjonen på).

Takk Pingla! :)



Men hvordan får jeg kjørt Bare B standarden, for kabelen skal jo legges over de kontaktene og presses ned.. ?

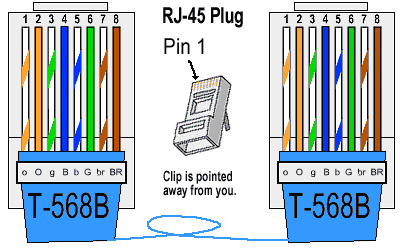

Det går nok bra, bare følg fargekodingen for B. Forskjellen mellom A og B er at orange og grønn har byttet plass. Se vedlagte bilde så forstår du nok hva jeg mener.

Lenke til kommentar

Takk for hjelpen forlkens, spesielt Pingla!



Men, det funker ikke. Får ikke noe kontakt på pc'en

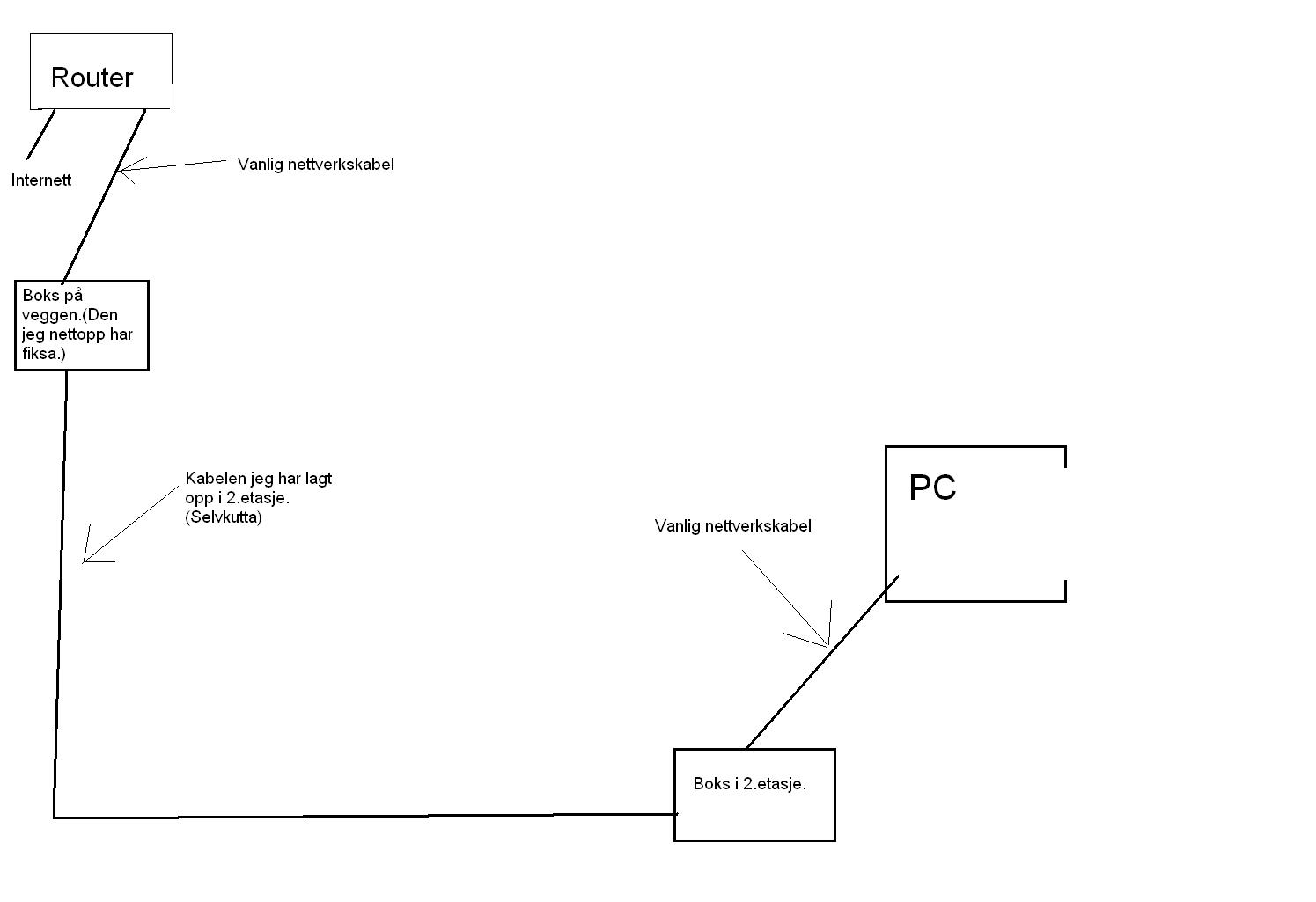

Legger ved et bilde av hvordan jeg har gjort det.



Noen forslag på hva som kan være feil?

Har gått over å¨sjekka at alle kontakter sitter riktig flere ganger...


Endret av Pixi
Lenke til kommentar

Har du lest gjennom tråden jeg la igjen over?



http://forum.hardware.no/index.php?showtopic=472032&hl=



Her er det som løste det for meg:

-----------



"det som er viktig er at parene som brukes er tvinnet sammen. hadde nettverks kablene brukt pinne 1og2 på et par og pinne 3og4 på det andre hadde det vært greit å bare slenge kablene i slik de passet, men trikset er at det andre paret går mellom pinne 3 og 6..



med en gang du mister tvinninga funker kabelen dårlig.. 10mbit om du er heldig, men med masse pakketap..



så følg pinne anvisninga på oppsettet og du er home safe



MrM

Endret av steveak
Lenke til kommentar
