MSI 945P NEO-F; 8-pin ATX 12V?

[Co0O]

Sitter her med et MSI 945P NEO-F (LGA775) hovedkort.

Kortet har en 8-pin ATX 12V-kontakt; har ikke sett en slik før. Hva er "poenget" med den, og er den kompatibel med en standard 4-pin?



Edit: link

Endret 12. august 2005 av cosmo03X

[Zink]

Det står et stykke ned på produktsiden:



All power connectors, ATX1 (24 Pin) & JPW1 (8 Pin, for CPU Power ) & ATX2 (4 pin, for PCI-E VGA) must be attached to this model to ensure operation of the Mainboard. A Power Supply of 350 watts, or above, is highly recommended for system stability. ATX 12V power connection should be 18A or greater.

[Co0O]

Spørsmålet er egentlig om dette hk'et kan brukes med en vanlig PSU med 4-pins kontakt, om det går med en overgang, eller om det trengs ny PSU (og i så fall hvilken type). 4-pins kontakten er fysisk kompatibel med 8-pin på samme måte som 20 vs. 24 pins kontakter.

Bildet av hk hos Norek (og MSI) viser kortet med en 4-pins kontakt, og jeg ser at Abit og Asus bruker 4-pin på sine I945-kort.



PSU:

Voltage +3.3V +5V +12V -5V -12V +5Vsb

Max Load 26A 35A 18A 0.5A 0.8A 2.0A

Min Load 0.5A 2.0A 0.5A 0A 0A 0A



Over Load : 38-45A

Over Voltage : +5V:6.8V,+3.3V:4.5V,+12V:15.6V

Short Circuit : All output to GND



Cable configuration:

1 x 20pin ATX cable

1 x 4pin motherboard extension cable

2 x S-ATA plug on 1 cable

7 x Molex plug on 3 cables (2 with 2, 1 with 3))

2 x Floppy plug on 2 cables (1 on each cable)

[Bob Ibsen]

Denne PSUen har ihvertfall både vanlig P4 i tillegg til 8-pins 12v, og 2xPCIe 6-pinskontakter. Den er også av høy kvalitet.



Samme serie kommer i svakere, billigere utgaver, og jeg ser ikke bort ifra at disse har de samme kontaktene.

[Co0O]

Har bygget maskinen ferdig nå, og brukte 4-pins'en i 8-pin kontakten. Det gikk helt fint, de var tydeligvis kompatible

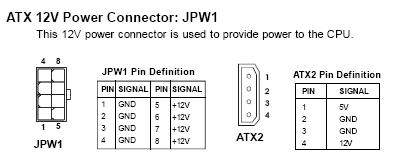

Det går jo også frem av tegningen at pin 1-2-5-6 er lik 3-4-7-8, og at sporene på førstnevnte er lik en 4-pin 12V kontakt. Virker som noe man kunne brukt på et hk med to CPU'er (det har ihvertfall ingen ting med dobbelkjerne å gjøre).



Ellers kan jeg jo si at dette hovedkortet virker å være særdeles bra, kan anbefales
