Viftestyring - Dødgang på potmeter

[microne]

Go morgen!



Nå håper jeg det er noen eltrikere eller "hobbyelektrikere" der ute. For jeg har nemlig kjøpt inn deler til viftestyring nesten tilsvarende noen andre her i forumet. Her er bilde av mitt koblingsskjema. Det som blir problemet mitt er at den første halvdelen av potmeteret bare er "dødt", det er ikke før jeg kommer over halvveis at vifta begynnr å spinne. Kan det være at jeg har jeg for mye motstand på potmeteret eller er det feil å bruke LM317T?



Deler: LM317T, 2,2kO potmeter, 390 ohm's motstand (LED), Rød LED, vifte



Takker for alle svar! =)

[olejohan]

Korleis har du kobla LM317T ? Det ser feil ut forhold til skjemaet.



Men det kan vere for mye motstand i potmeteret, prøv med eit på 10K eller lodd inn ein motstand.



EDIT : LM317T er feilkoblet.

Endret 11. august 2005 av olejohan

[microne]

hvor burde den stå da? kretsen fungerer slik jeg vil ha den



EDIT: Så mener du jeg bør ha høyere motstand?

Endret 11. august 2005 av microne

[olejohan]

kan du tegne skjemaet slik du har koblet det? i følge skjemaet er det bare 2 tilkoblinger på LM317T , du må ha 3.

[?]

Som olejohan sier, tror jeg også at skjemaet er feil.

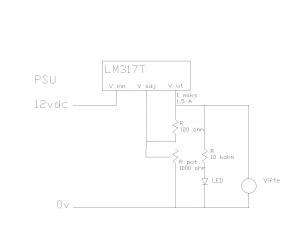

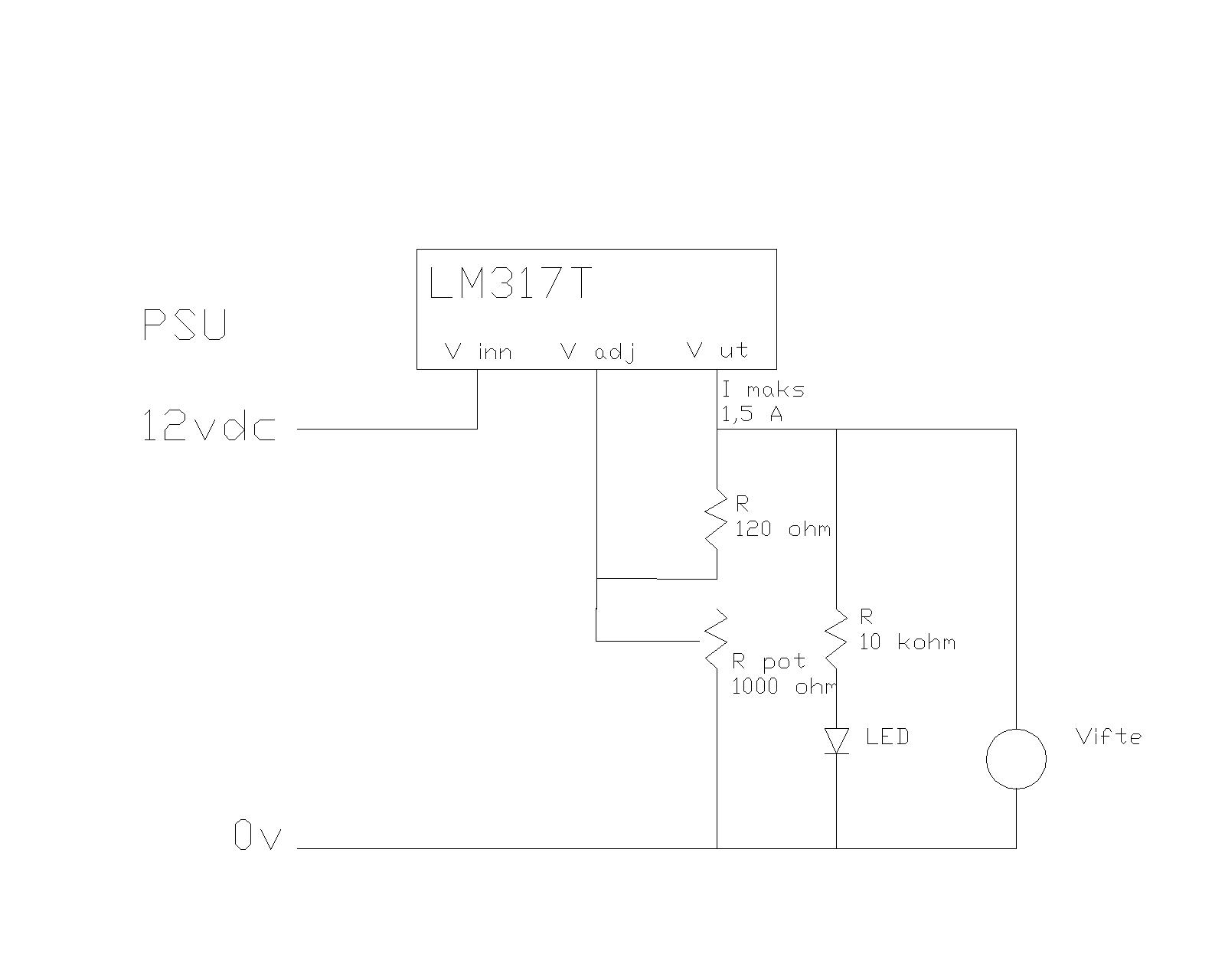

Lenge siden sist jeg drev på med elektornikk, men jeg mener virkemåten til LM317T ikke er slik den er koblet i skjema. Tror det kan kobles etter tegningen jeg legger ved, uten at jeg skal være for påståelig.



EDIT. og husk at vifter vanligvis trenger mellom 5-7 volt for og starte.

Endret 11. august 2005 av ?

[microne]

Dette så litt mer riktig ut skal prøve det rett etter middag. Se hvor mange brannblemmer jeg får...

[?]

Ved bruk av 2.200 ohms pot meter bør du ha 250 ohm i stedet for den jeg skrev 120 på. Dette for og få regulert opp til 12 v i hele omerådet til pot meteret. Husk at spenningsregulatoren ikke vil gi 12v ut på maks når den er matet med 12v, er et lite tap der.

[olejohan]

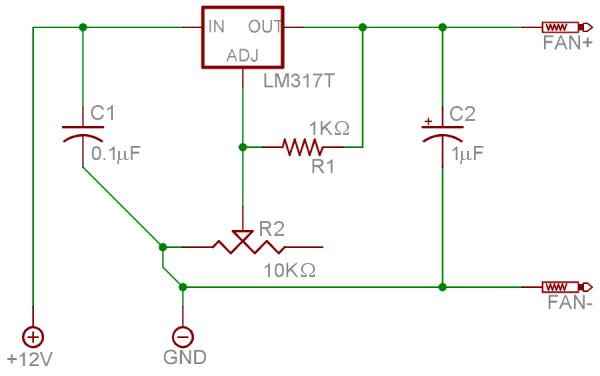

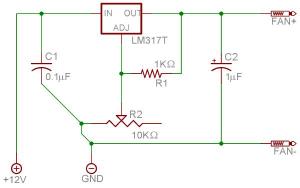

Tror det skal vere riktig, men er usikker.





Ole-Johan

Endret 11. august 2005 av olejohan

[microne]

Jeg får det ikke til! HER er eksakt koblingsskjema over hvilke poler jeg bruker når jeg faktisk får det til å fungere. Jeg kjøpte meg et 1kO's potmeter istad uten at det ble noe bedre. Så det fungerer like langt med begge potmeterne, men IKKE sånn som du har satt det opp. Vifta gikk vel rundt ved et av tilfellene men jeg får jo ingen mulighet til å regulere hastigheten. Spenningen må vel gå gjennom potmetert for at jeg skal muligheten til det? Vil dette HER funke? Håper det går greit at jeg lånte tegningen din litt "?". Får ikke prøvd no mer idag siden det er tomt for potmetere , men setter kjempe pris på alle svar!

Endret 11. august 2005 av microne

[Mr Burns]

Begge koblingene er "feil", koblet slik trengs ikke LM317T i det hele tatt. Grunnen til at viften stopper er at den trenger en del volt for å svive rundt. De aller fleste vifter sviver ikke på 2v. f.eks.



Koble slik:



http://www.nordichardware.com/skrivelser_i...lingsschema.GIF

(T1 er en LM317T)





Har du sett i databladet i det hele tatt?



Se forøvrig dette emnet som er om det samme.



PS: Legg ut bildene som JPG neste gang

Endret 12. august 2005 av Mr Burns

[microne]

Jeg hadde bare misforstått de tegningene! takker masse til olejohan som hjalp meg så fint i går!

[olejohan]

Hei. Dette er ein fin side med gode forklaringer og bilder.



Ole-Johan

[?]

Begge koblingene er "feil", koblet slik trengs ikke LM317T i det hele tatt. Grunnen til at viften stopper er at den trenger en del volt for å svive rundt. De aller fleste vifter sviver ikke på 2v. f.eks.

Hmm, hva er forskjellen mellom tegningen min og din. Ser den jeg laget er lik olejohan sin, bortsett fra verdiene på motstandene og kondensatorene. Bare lurer om det er noe jeg overså.

[microne]

det får du ta med han.. Jeg har hvertfall fått det til nå
