Project --<HAND>-- sketchUp v2.2

[C00kie4fuN]

Ja.. Da var vi i gang. Jeg har hatt planer om å bygge et kabinett siden februar. Noen av målene jeg satte meg var at:



*Det skulle være lite og kompakt, men ha god gjennomstrømming

*Være todelt, der hovedkort skulle være i "toppetasjen" og DVD-rom, viftestyring, strømforsyning og kabelrot gjemt i "underetasjen

*Stilrent, slik at det passer inn overalt, ikke noe juletre.

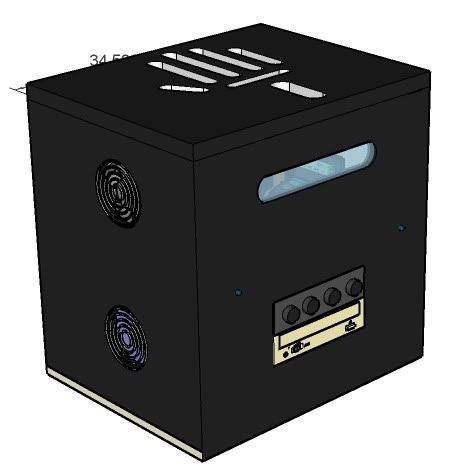

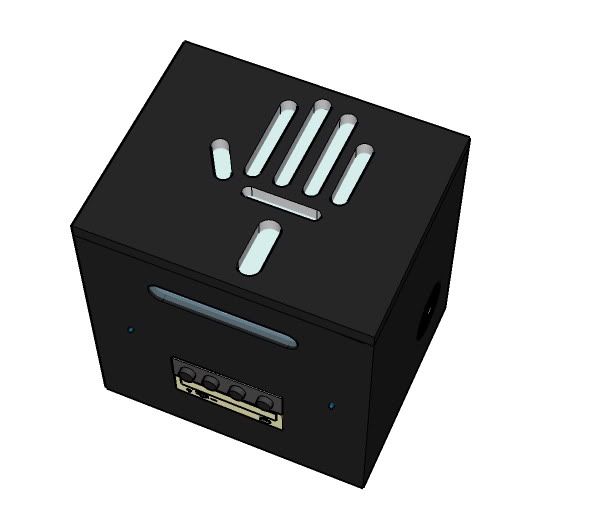

Laget modell i SketchUp og den ble slik:







Denne modellen er bare et innsyn i hvordan kabinettet blir.. Skal i fronten under vinduet ha en metallplate i børstet stål. Den skal Skjæres ut med vannjet på Drag industrer i Bodø. Her skal viftestyring, knapper, leds og DVD-rom stå. Dvd-romen er en slot-in og skal stealthes. Vifta i bakkant skal bort. I stedet skal den plasseres på høyresiden i kabinettet. Plasseringene på viftene blir justert litt også. Vinduet i front skal også gjøres litt større



Kabinettet skal lakkes med billakk, svart.. Skal prøve å få flygel-finish. Skal gjøre grunnarbeidet selv, lakking skal jeg få gjort hos en billakkerer.



Jeg trenger hjelp i fra dere til å finne et bra navn på kabinettet. Håper på noen kule forslag Mitt var litt håpløst. Har dere andre innvendinger tar jeg i mot alle forslag og kritikk



Er ikke ferdig å skjære ut det som skal være på frontplata. Men her er bildene:







Endret 10. oktober 2005 av C00kie4fuN

[Flop|s]

Ser både lur og stilig ut, hva skal du lage den i?

[C00kie4fuN]

Den skal lages i 12mm kryssfiner.

[Ni kon]

Du legger opp til 120 mm vifter da regner jeg med?



SKal du ha vannkjøling?

[Gæffy]

Hva er kryssfiner? Å btw. Hva vil det si og stealthe cd-rom osv?

Endret 28. juli 2005 av Gæffy

[C00kie4fuN]

Blir nok 80 mm ja.. Blir litt for trangt med 120mm.. Skulle kanskje satt mål på tegningen. Menn menn..



Blir nok ikke vannkjøling med det første.. Skal sannsynligvis bruke 10k på GPU,CPU og HK i løpet av året

[C00kie4fuN]

Hva er kryssfiner?

Kryssfiner er ei plate som er bygd opp av mange tynne treplater, enkelt forklart. Er mer stabilt, fordi de ikke vrir seg så lett. Lydisolerer svært bra.. Lurte også på det en gang

[Gæffy]

okei, takk!

[C00kie4fuN]

Å btw. Hva vil det si og stealthe cd-rom osv?

På vanlige datamaskiner ser man hele DVD/ CD-romen. Hvis man stealther den vil man gjøre slik at den nesten ikke vises. Man skjuler den. PÅ en vanlig cd-rom der det er en skuff som kommer ut, kan man kjøpe deksel til å sette utenpå, som matcher kabinettet, slik at den skjules (stealthes). har man en slot-in cd-rom, altså der man dytter cd-en inn (slik som i bilstereoer), Lager man f. eks. et hull i kabinettet tilsvarende cd-romluken. Da vises den nesten ikke, og det blir et veldig fint resultat hvis dette gjøres riktig

[antex]

det er ser ut til og bli bra, ser vanskelig ut og få sjært ut den handa(var det det???) du kan jo bare kalle det: the hand box. lykke til vidre

[C00kie4fuN]

det er ser ut til og bli bra, ser vanskelig ut og få sjært ut den handa(var det det???) du kan jo bare kalle det: the hand box. lykke til vidre

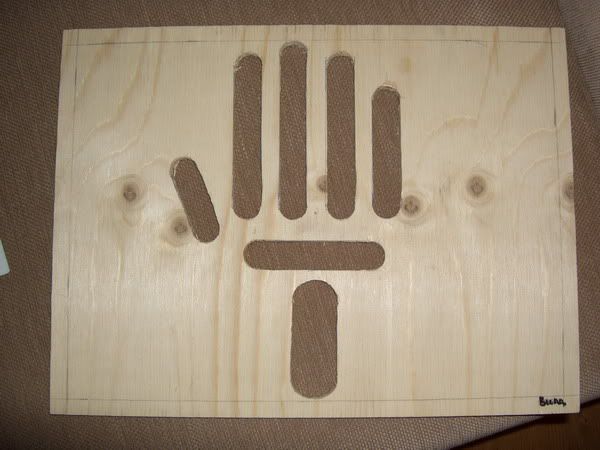

Det var ikke så vanskelig å skjære den ut.. Bredden på hver finger er 20 mm.. Brukte en 20mm borr til å skjære ut i hver ende av fingeren.. Så laga pappa et spor mellom hullene med sirkelsag (Believe me, det så ut som galskap når han sikta inn med sirkelsaga). Så det var ikke så vanskelig.. Var bare litt tenking.



Bra navn forresten, antex... Tar gjerne imot fler forslag, til og med en logo med navnet på kabinettet( Bra forslag blir brukt på kabinettet.

Endret 29. juli 2005 av C00kie4fuN

[12Anonym12]

Denne ser kul ut!.

Hvor mye penger skal du bruke på pc'n?.



Lykke til

[xD^^]

Skikkelig tøff stil.

Kanskje du kan lage håndtak? Eller hjul?

Hvilken løsning skal du bruke for å åpne kabinettet?

[C00kie4fuN]

Denne ser kul ut!.

Hvor mye penger skal du bruke på pc'n?.



Lykke til

Med pcen mener du vel kabinettet??? Jeg kommer til å bruke det det koster... Til nå har jeg brukt ca 7,50 kr til hjørneklosser. Men det skal ikke stoppe opp i penger. Får lønn 10. august :D 12k strømmer inn på kontoen. Kryssfinerplatene fikk jeg forresten gratis på byggmakker

[C00kie4fuN]

Skikkelig tøff stil.

Kanskje du kan lage håndtak? Eller hjul?

Hvilken løsning skal du bruke for å åpne kabinettet?

Takk takk.. Det blir nok ikke håndtak.. Da bryter det litt med enkelheten i det hele.. De blir kanskje hjul, hvis kabinettet skal stå på bakken. Hvis jeg setter det på pulten blir det møbelputer, slike man har under stolben for å ikke skrape gulvet.

Endret 29. juli 2005 av C00kie4fuN

[C00kie4fuN]

Nå drar jeg på hytta. Der har pappa alt verktøyet :!: :!: Men jeg skal ha en plate i børstet stål i front under vinduet(som tidligere nevnt). Her skal jeg ha en viftestyring med lcd skjerm( denne har jeg: http://www.microplex.no/rubweb/varer.asp?ARTNR=DT6000B) og en slot-in dvdrom og reset/startknapper og leds.. Noen forslag plassering..?? Alle disse tingene skal komme ut i platen hvis dere skjønner



Tilbake på søndag med Update

[JacEr]

Sitter her med haka på pulten med beundring over nøyaktigheten arbeidet er utført med . Hånda ble jævjh stilig.



Lurer på en ting (er litt dum,jeg...), hva kommer ut av hullene i plata på bilde nummer 2?



Hva med å sette kassa på høyttaler-spikes og ha mest mulig knapper på undersiden for å skjule dem mest mulig? Da ville du få det stilrent nok i alle fall...



Keep up the good work, hadde jeg hatt noe som helst talent, skulle jeg prøvd å gjøre noe lignende!

[SacrefiZer]

Dette ser stilig ut!

Gleder meg til update!



Mvh. SacrefiZer

[C00kie4fuN]

Sitter her med haka på pulten med beundring over nøyaktigheten arbeidet er utført med . Hånda ble jævjh stilig.



Lurer på en ting (er litt dum,jeg...), hva kommer ut av hullene i plata på bilde nummer 2?



Hva med å sette kassa på høyttaler-spikes og ha mest mulig knapper på undersiden for å skjule dem mest mulig? Da ville du få det stilrent nok i alle fall...



Keep up the good work, hadde jeg hatt noe som helst talent, skulle jeg prøvd å gjøre noe lignende!

På bilde nummer to kommer hovedkortet ut,, Jeg skal ha kortet vannrett.



Du kom med en veldig god ide når det gjelder å sette det på spikes.. Det hadde vært veldig kult. Kanskje jeg gjør det. Får se etterhvert.. hadde ikke hatt det i tankene. Jeg brukte faktisk bare et kvarter på å lage hånda, selv om jeg bare er 16 år og aldri har rørt stikksag og sjelden brukt drill

[C00kie4fuN]

Ja nå var det tid for en update....

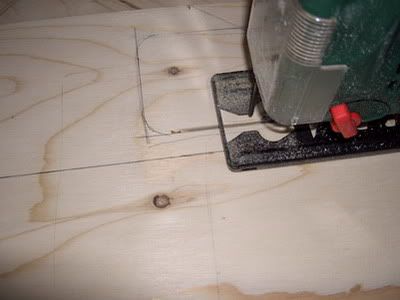

Det første jeg bynte med var å sage ut det resterende..

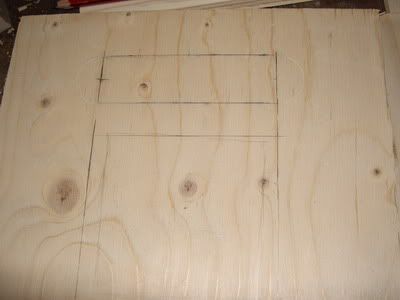

Her er frontplata som skulle skjæres ut:





Vinduet øverst fikk jeg etterhvert fine buer på fordi jeg brukte noe rart noe som jeg ikke er sikker på hva heter. Det er i allefall noe man setter på en drill, stiller inn åpningen og så snurrer den ut et hull etter ønsket størrelse. I mellom hullene skjærte jeg ut med stikksag

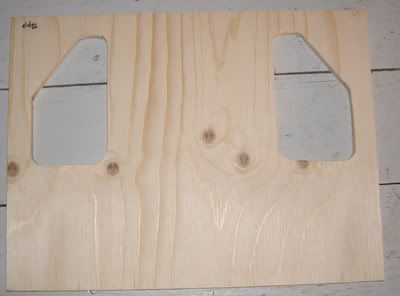

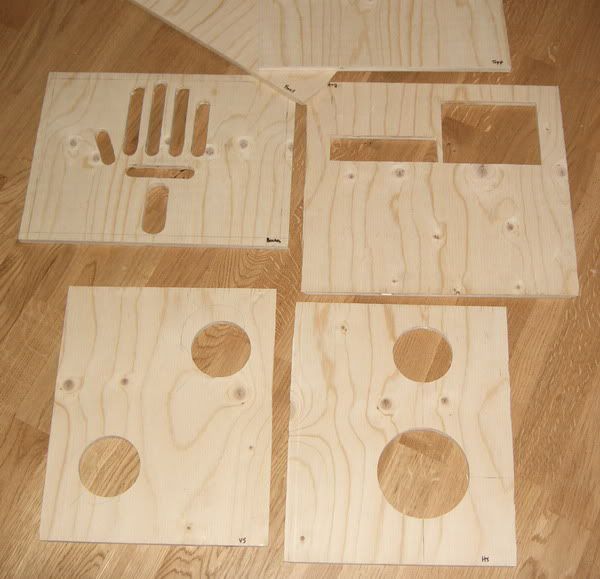

Bunnplata.. Her skal jeg ha netting foran hullene.. Her blir det god lufting:P Harddisker, DVD rom og Viftestyring skal stå mellom hullene Det skal passe akkurat. Dette var en av ideene jeg kom på i farta. Må nok skjære et til hull i bunnplata, tror jeg tar rådet til Ugly Assassin og setter knappene under for å få det så stilrent som mulig.. (Og så slipper jeg masse arbeid)

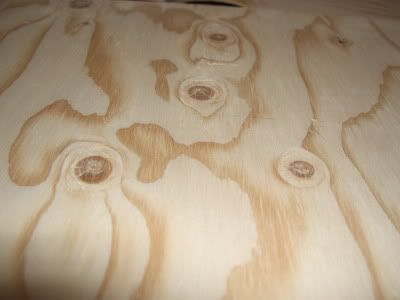

Så var det tid for vannbeising og våtpussing for å få vekk treverk som ville reise seg når jeg skulle grunne. Jeg pusset hardt og i fartsretningen til treverket, og her gikk sandpapiret fort bort, det smuldret vekk når det ble vått.





Når det var tørket var det pussing av alle plater med pussepapir finhet 60, 80 og 120

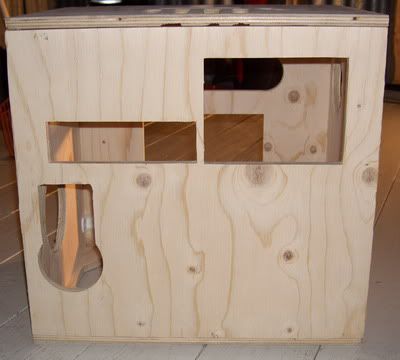

Lite bilde av delene satt sammen:





(bilde over)Det store hullet nederst er der jeg skal sette inn ei plate av børstet stål. Blir nok å plassere bryterne på midten under.

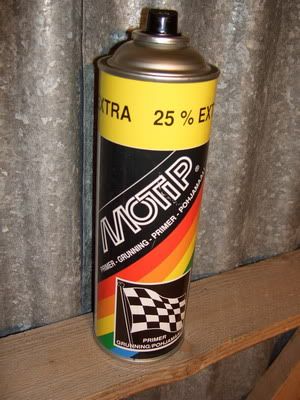

I gang med grunning it is....





Grunninga måtte gjøres i uthuset, og du syke tid for en stank.. Jeg hadde alzheimer light etterpå.. hehe

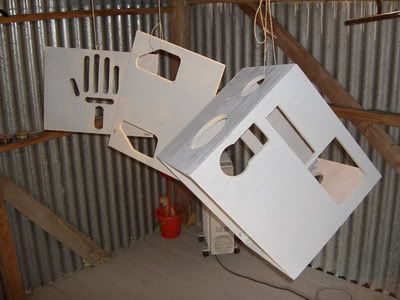

og slik ble det:





Det var ikke vits med fler bilder. De var alle like:P

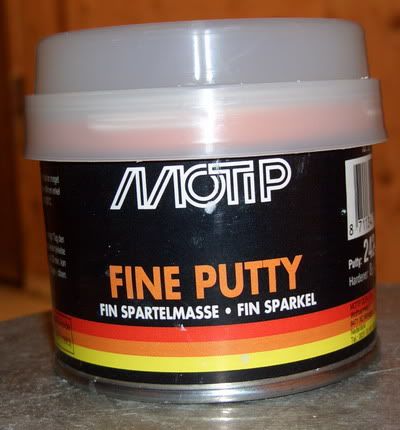

Så var det sparkling med denne:

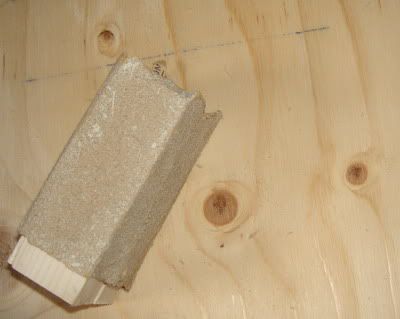

og pussing med disse:

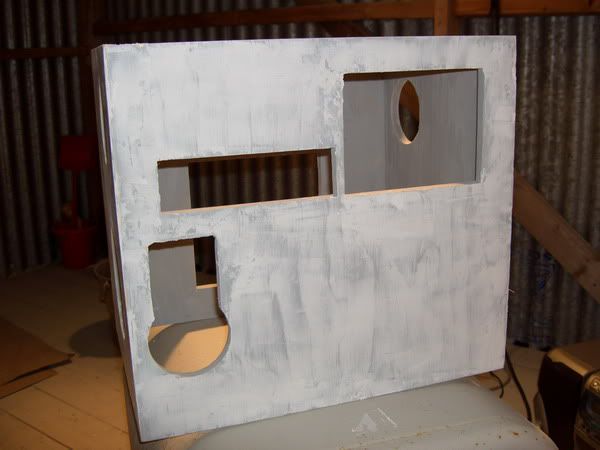

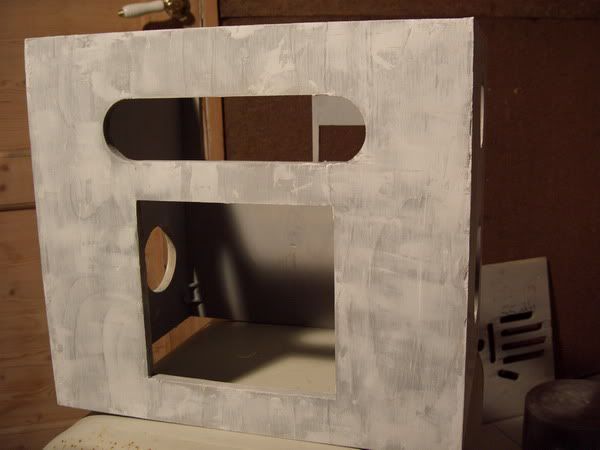

og slik ble det:



Sparklinga var forferdelig arbeid. Kunne ikke blande mer av gangen enn en liten klump i handa (sammenlikning, gjorde det ikke:p). Det tørket så sinnssvakt fort. Jeg glemte å tørke av sparkelspaden før jeg gikk på do. Når jeg kom tilbake var det så hardt at jeg måtte banke det av med hammer. Og jeg var ikke VEELDIG lenge på do.



Ser ujevnt ut men flatene er helt glattslipte ned til 400 med smergelpapir.. Får ta finere senere til uka når jeg drar på hytta igjen.

Endret 1. august 2005 av C00kie4fuN
