Kabel for 32A 230V

[Gozarpz]

Skal sette opp to strømfordelere på et LAN fra 32A 3fase til 2x 16A 2fase.

Har funne alt jeg trenger på elfa, men er litt usikker på kabel.

Har sett på denne:

http://www.elfa.se/elfa-bin/dyndok.pl?lang....htm?_55_300_76





Vil den være ok til mitt formål?

Såg det sto 2-leder, vil det si 2 ledere inkl jord?

Endret 12. juli 2005 av Gozarpz

[vi er lost]

2 leder vil si at det er to leder en til hver fase og en ledersom går til jord, i dette tilfellet ihvertfall.

[Gozarpz]

Så da trenger jeg bare en toledet kabel?

Noen som vet hvilke pinner jeg skal ta fra i 3fase koblingen, for å få 2fase?

[perpyro]

Noen som vet hvilke pinner jeg skal ta fra i 3fase koblingen, for å få 2fase?



Det er fritt valg fra øverts hylle bortsett fra gul/grønn som er jord.

[Gozarpz]

Regner med at jeg kjøper 15M 2,5mm2 2 ledere ikvell, hvis ingen har noen innvendinger?

[perpyro]

Det eneste som kan være er at gummikabel og annen kabel uten skjerm blir jordlederen som oftest beregnet med i de totale antall lederne, altså 3x2,5= 2x2,5+J.

Ikke godt å si ettersom du ikke har anledning å se kabelen før du bestiller.

Er du maks uheldig kommer det 2x2,5 uten jordleder, så har jeg vært deg hadde jeg ringt elfa eller sendt en mail før jeg bestilte.

[Gozarpz]

Ja, det er kansje lurt det.

Endret 12. juli 2005 av Gozarpz

[Gozarpz]

Nå har jeg sett litt rundt, sett sider hvor de leier ut 3fasekabler for 32A, og de er på 6mm2, må jeg opp i så stort?

[perpyro]

Skal du ikke legge opp til 2 stk 16A 1 fase fordelinger?

Til det holder 2,5mm2 dersom ikkke avstanden er så forferdelig lang og det er 16A sikring i fordelingene.



EDIT:

Er det derimot flere 16A sikringer må du nok fram med 3 fase til underfordelingene og da må kabelen være stor nok til 32A

Endret 12. juli 2005 av perpyro

[Gozarpz]

Hmm, kansje jeg var litt ute på jordet, har ikke så forferdelig med kunnskaper om dette enda, men jeg lærer



Når jeg tenker meg om nå, så kan jeg kutte ned lengden på ledningen til 10-5M på den som skal inn i 32A uttaket, og heller trekke lengere de kablene som skal inn i 16A uttaket på fordeleren.

[perpyro]

Har du planer om å bli elektriker og bedriver litt praksis bare for å varme opp?

[Gozarpz]

Ja, på en måte.

Dessuten trenger LAN-partyet vårt dette også, siden vi bare har 2 gode 16A kurser og en 10A kurs som er koblet gjennom elkomatic, og som kobles ut når scenelyset slås av.

I fordelings-sikringsskapet på scena ligger det kabler opplagt for at det kan monteres 2x 32A uttak, som jeg skal få en elektriker til å gjøre.

[olejohan]

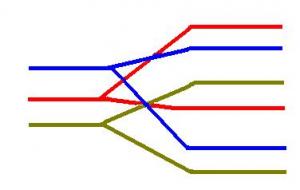

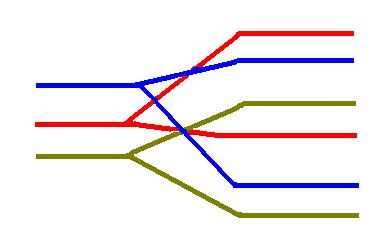

Om du fordeler dei 3 fastane ut over 3 kontakter vill det vere det beste for maksimalt bruk. HAr lagt ved en tegning eg brukte og som fungerte fint.



Ka syns dere om ide`en? Brukbart?



Ole-Johan

[Billy Bob]

Tegningen er fin den, det er slik det gjøres i praksis for å få jevn fordeling. Men 2,5 mm2 er en smule lite for 32A, hvis ikke trådstarter allerede har skjønt dette.

[Hypsilofodonten]

Har du ett 32A fast utak?

Da må du isåfall opp i minst 6mm2 kabel, 2.5 holder iallefall ikkje.



Må vel være bedre og ta en tur til den lokale elektrikeren og få 5-10 meter med gummikabel? Slikt har de på lager og en får det sikkert like billig som på elfa. Bør også sette på noen niter på enden, slik at en får best mulig kontakt.



Men har du planer om å gå fra en 32A kurs, så dele den opp og gå ut med 3 16A kurser? da må du isåfall sikre ned kabelen, slik at ikkje kabelen står med 32A vern, men 2.5mm2 kabelen tåler 20-25A+/-

[toreae]

Har du 3 fase 230 volt eller 3 fase 400V?

[Gozarpz]

Ja, jeg får høre med en lokal elektriker, siden jeg ikke fant noe 6mm2 kabel på elfa.



olejohan sin tegning så ikke så dum ut, men jeg tenkte på to 16A kurser, siden 32/2=16 og jeg får akkurat nok strøm til mitt formål, med to kurser på hvert brett.



Det er ikke noe uttak der nå, men jeg vet at bak sikringskapet er det noen ledninger som ligger for at det skal komme opp 3fase en gang, huset er helt nytt, og det elektriske er ikke helt ferdig, og jeg tror ikke de ledningene er påkoblet i hovedskapet i kjelleren heller, men jeg skal ta meg en tur til de elekrtikerene som har lagt opp alt av strøm der og høre med de.

[Gozarpz]

Har du 3 fase 230 volt eller 3 fase 400V?

Nå når du nevner det, ble jeg litt usikker. Jeg var ganske sikker på at det var 230, men det er en sikring i sceneskapet det står 400V på, når jeg tenker meg om.

[ok2k]

Har du 3 fase 230 volt eller 3 fase 400V?

Nå når du nevner det, ble jeg litt usikker. Jeg var ganske sikker på at det var 230, men det er en sikring i sceneskapet det står 400V på, når jeg tenker meg om.

Regner med dette er en trefasekurs? I så fall har du 400V TN-nett, ikke 230V IT. Da må du også dra med nullederen (den blå som sannsynligvis ligger i sikringsskapet) fram til fordeleren du har tenkt å lage.



Med de kunnskapene du har, bør du så absolutt ikke begynne med et sånt prosjekt. Du bør ha litt mer peiling, i verste fall kan det føre til brann og da kommer det til å bli dårlig med erstatning om forsikringsselskapet finner ut at grunnen er en fordeler som er snekra sammen av en som ikke har utdanning, og i tillegg alt for lite kunnskap på feltet. Ring en elektriker, evt. lei/kjøp en ferdig fordeling.

[Gozarpz]

Hvis jeg får det jeg har laget godkjent av en elektriker da?
