HASTER:Eksamen i elektronikk

[cknoph]

Trenger en enkel forklaring eller gjennomgang på disse to kretsene. Kretsene skal være i et flipper spill.

Bonus funksjon

Treff teller



Skal ha eksamen imorgen(fredag) så det hadde vært fint med raske svar. På forhånd takk for evnt. svar.

Endret 9. juni 2005 av cknoph

[mantra17]

Hvis 5000p er A og bonustreff er B er

funksjonen for å få bonuspoeng: IkkeA og B eller A, dvs enten får du bonus hvis du ikke har 5000p og bonustreff eller du får bonuspoeng når du har 5000p.



SR-vippene får du heller lese selv om i læreboka, du har også lov til å spørre faglærer om generelle spørsmål. Slå opp om 4013 og studer sannhetstabellen.



[cknoph]

takker, vi var et par stykker saa satt hodene i bloet idag, og fant ut av det meste. Fant ut at vi kunne erstatte hele bonus kretsen med en enkelt eller port.

Endret 9. juni 2005 av cknoph

[peer_gynt]

Det er datavippe ikkje sr vippe.

Treff telleren treng 5 pulsa.

[OleByst]

Har elektronikk Eksamen i morgå eg også! samme kretsen

Til Treff teller kretsen ville jeg sotte opp eit tidsdiagram over utgangan til S-R vippa

med tidsdiagramet vil du sjå når vippa får 0 på alle utgangan og då vill neller porten få 1 ut! husk å start med att S-R vippa er i reset stille først altså 0 på Q og 1 på Ikkje Q



Den tell til 5 eller 4 med 0-1-2-3-4, når den har telt til 4 så fer den 0 på utgangan til Nellern



Fer håpe du skjønna!

Lykke til gutten!

[embark]

Jeg skal ha samme eksamenen... Er det samme over hele landet?

[warillion]

ja, samme over hele landet. I allefall hele rogaland



EDIT: kan noen forklare data vippe, har ikke lært den

Endret 9. juni 2005 av warillion

[hojo]

ja, samme over hele landet. I allefall hele rogaland



EDIT: kan noen forklare data vippe, har ikke lært den

elektronikk og elektroteknikk er sentral gitte eksamener og det betyr at alle har samme eksamen i disse to fagene

[hojo]

ja, samme over hele landet. I allefall hele rogaland



EDIT: kan noen forklare data vippe, har ikke lært den

Hvis du går til side 259 i elektronikkboka (Elektronikk i praksis) finner du data vippa!

[CeSium]

kan noen tegne opp sekvensdiagram for trefftelleren?

[CeSium]

Er det ingen som greier å lage sekvensdiagram for trefftelleren?



for de som ikke vet hva det er så er det sånn klokkepuls kødd!

[OleByst]

Her e tidsdiagram for data lås! litt dårlig tegna!



Har laga tidsdiagram for treff tellern skal sjå om ei fer skanna inn! men det er ikkje vansklig å lage

[CeSium]

Var ikke akkurat den jeg skulle fram til...

[CeSium]

Seriøst ingen som kan den?

[OleByst]

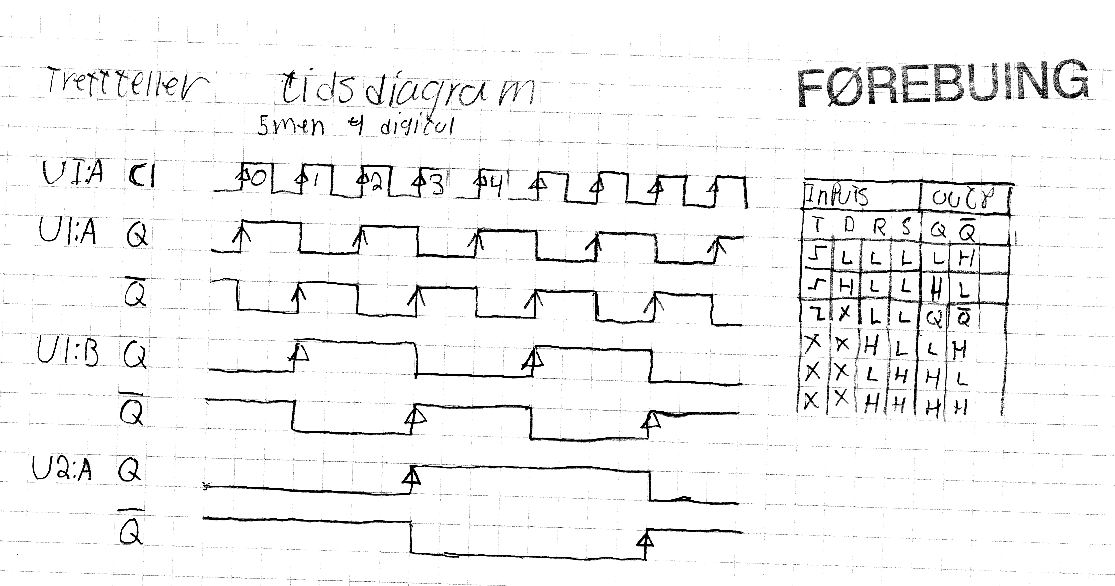

Her he du tidsdiagram over telle krets! men jeg tar ikje ansvar om dett er feil eller om du ikkje har tenkt rett!! den begynner med 0 på Q 1 på ikke Q

Den får 0 på alle utgangan til vippen når den hat telt til 4

Endret 9. juni 2005 av OleByst

[dotGif88]

Skal ha eksamen eg og .

Men eg er veldig usikker på feilsøkinga på Spenningsforsyninga.

Om noken kunne koke sammen ein kjapp forklaring hadde det vert kjempe bra.



Spenningsforsyning

[CeSium]

Joda. Funker fett den der! Takk

[dotGif88]

Ingen som kan forklare bare litt?

Trenger hjelp

[peer_gynt]

kan prøve å forklare kordan den funka, da skjønna du fort kor du ska søke etter feil og.

når du regulera rv1 langt nokk ned til at q5 leda beggyne q3 å lede da blir dt spenning over r3 og r5 som gjer ett spenningsfall som gjer at q2 leda som får q1 te å lede.

Dt ligg 12 v over q1, 12,6 over q2. 13,2v over q3.

tror dt va sånt.

Håpa dt klarna litt for deg no.

[peer_gynt]

Denna eksamenen va kjempe lett as.

Ta blir en kjempe bra karakter.

Når dokk andre vart ferdig?

Eg va ferdig rundt 11.30
