Hvordan bruker man et multimeter?

[batti64]

Kan noen forklare hvordan man bruker et multimeter. Vil finne ut V på +3,3V og +12V og +5V. Hva farger er det som er hva?

[Zeph]

Link Endret 30. mai 2005 av zeph

[batti64]

Hmm linken virker ikke...

[Zeph]

Arg...er umulig å linke til Microplex sine sider.

[batti64]

Men hvordan bruker man et multimeter?

Endret 30. mai 2005 av batti64

[karl-wilhelm]

Siden du skal måle Spenningen altså Volt. Så må du måle den i Paralell. Kan vise med Realistisk bilde. 10sec...

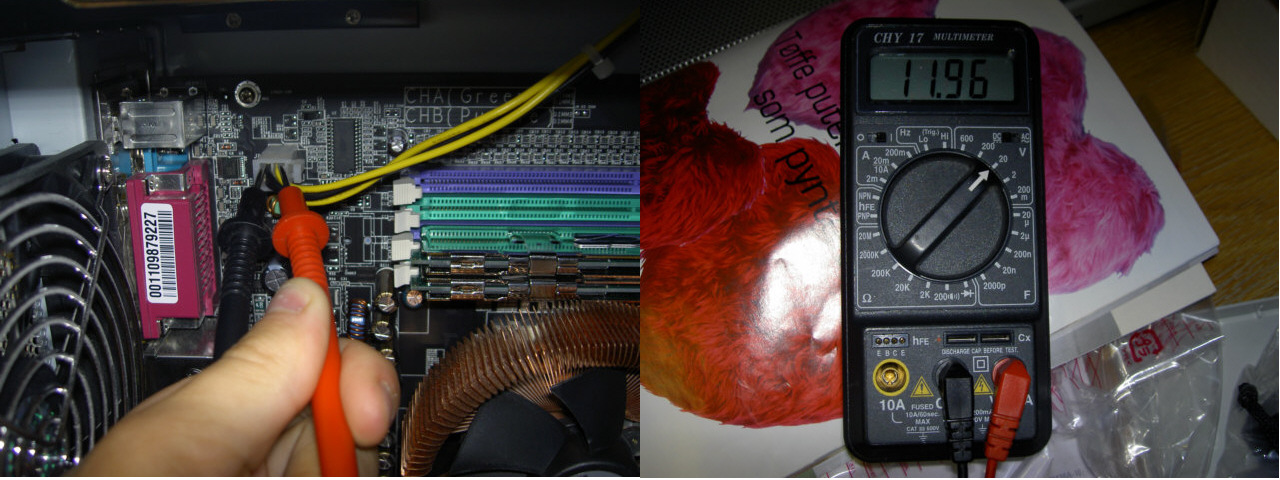

På bilde har jeg målt 11.96V på 12V Railen, Målingen gjøres mellom Jord og +. Altså Gul og Sort ledning.



Instrumentet er satt på:

20V fordi vi skal måle 12V. (1V-20V)

DC fordi vi skal måle like strøm.



Instrumentet viser 12.96V altså innen for 5% slingrings målet.

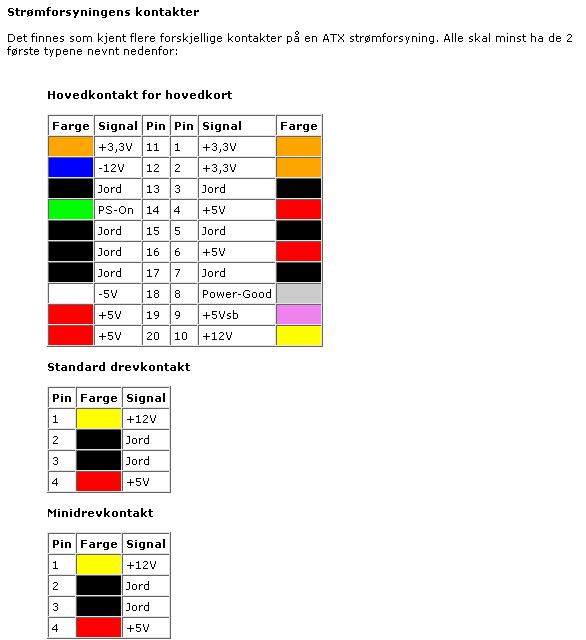

12V Rail

Gul og Sort. (På 12V molexen)



3.3V Rail

Orange og Sort. (På ATX kontakten)



5V Rail

Rød og Sort. (På ATX kontakten)

Endret 30. mai 2005 av karl-wilhelm

[vi er lost]

Du skal måle spenninger, ikke sant?

Da står det sikkert 20V og litt utenfor står det DC eller AC kan også stå:

____

....... ( mye tettere linjer





eller en sinusformet kurve (en liggende S):



Du stiller det da inn på 20V DC (siden det er likespenning du skal måle).

Hvis dette er den nærmeste verdien over den verdien du skal måle.



12V: Her skal du stikke den ledningen som kommer ut fra multimeteret hvor det står COM(COMMON tror jeg det het), skal inn i den svarte kontakten/ledinngen på molexen ( samme hvilken). Den andre ledingen putter du inn i den gule kontakten/ledinngen på molexen.



5V: Ha den som er koblet til COM på samme sted, men du skal her sette den andre ledningen inn i den røde kontakten/ledinngen.



Sikkert litt rotete men det er ikkelike lett å forklare det for en som synes det er lett



Ett bilde forteller mer en tusen ord...

Endret 30. mai 2005 av vi er lost
