Oppsett av MRTG og tolking av resultatet

[Elgvenn2]

Har for ikke så alt for mange dager satt opp MRTG, eller Multi Router Traffic Grapher, mot Netopia 4542 routeren vi har her på huset.



Kort fortalt bruker dette programmet SNMP-protokollen til polling av diverse trafikkinformasjon fra routeren. Disse settes så opp i grafer, for publisering på WEB.

Bare for å ta en tilfeldig side: http://orfeas.asda.gr/mrtg/

I Norge kan det nevnes at en ISP av ikke ubetydlig størrelse, nemlig Telenor, bruker denne til trafikkpolling av sine routere: http://people.ee.ethz.ch/~oetiker/webtools/mrtg/users.html



Så, anngående tolking av resultatet man får ut. Jeg får en graf for alle interfaces på routeren. Disse er ADSL, Eth, ATM, WAN, Lo. Disse

Eth = Ethernetporten på router

Wan tilnermet lik ATM = utporten på routeren

Lo = Loopback interface.



Så det store spørsmålet er, hva er ADSL. Når jeg sjekker hva routeren kaller den, er det faktisk "Asymetric Digitial Subscriber Loop".

Hva er dette, og hva gjør den? Går trafikk der, i motsetning til det vanlige loopback adapteret, så den gjør jo tydligvis noe.

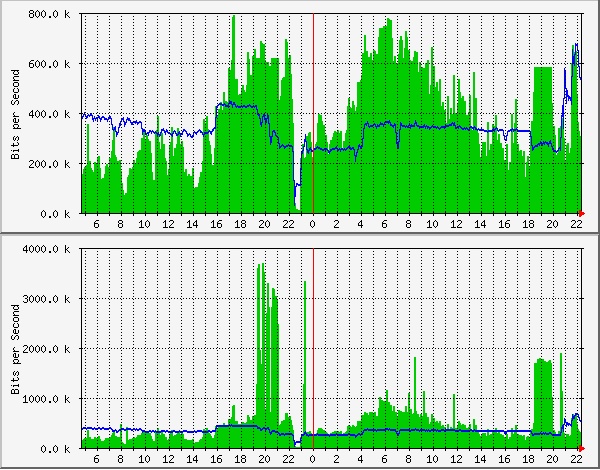

Til forklaring av bildene. Den første grafen er "ADS Loop", den andre er "ATM"

Som man kan se, har bevegelsen på den litt relevans i forhold til trafikken som går, men noen ikke 100% hva man skulle tro. Noen som har noen god forklaring på hva denne Loopen gjør??



Endret 29. mai 2005 av Elgvenn2

[sofTest]

NGT? Hvis ja, så kjører de PPPoA (PPP over ATM). I praksis så betyr det at du kjører ADSL over ATM. Asymmetric Digital Subscriber Loop er bare en annen betegnelse på den mer vanlige Asymmetric Digital Subscriber Line.

[Elgvenn2]

Hmm, det er NGT ja.

Vi kjører echo-pakken. ADSL-if går til 800.0kbits/s, ATM/WAN går til 7616kbits/s i følge routeren. Sjekk forøvrig forskjellen i y-aksen på grafene.

Og hva betyr egentlig tallene i ADSL-grafen? Den virker å oppføre seg lilt til en viss grad i forhold til ATM/WAN, men likevell forskjellig.

Endret 30. mai 2005 av Elgvenn2

[sofTest]

Vet ikke, men tallene ligger tett opp til henholdsvis ned- og opphastigheten din (8000/800). Avhengig av hva slags tjenester som går på linjen, så vil det også ofte være en viss samvarians mellom opp og ned belastning. Du kan jo prøve å sette begrensninger på opp og ned trafikken med f.eks. NetLimiter, så ser du om disse antagelsene stemmer.

[Elgvenn2]

Jeg får se hva jeg gjør. Står så mange maskiner online her, at det trolig blir styr å netlimite alle sammen (neppe alle som er like entusiastiske som meg i forhold til å finne ut hva tallene betyr). Takk for svar anyway!

[v0id]

Ikke glem Nix, knutepunktet for netttrafikk fra norge mot verden..
