Den store R/C-tråden

[Itek]

Akkurat de har jeg vert veldig fornøyd med, null vibs!

[Itek]

Sitter og kikker på de gamle videoene av TBS <3



http://www.youtube.com/watch?v=G__WvTWeAGw&list=PL403E3A894CD8675F



- Synes de gamle er mye bedre enn de nyere...

[lain]

Fin video.



Skulle ønske pakkene mine magisk dukket opp i morgen tidlig.

Mangler noen klemmer for å koble i sammen mitt quadcopter.com 200mm landing gear og den nye rammen min.

Mangler også ymse andre småting, plus en stor, type RCtimer sin "nex" gimbal.

http://www.rctimer.com/product_950.html



Håper jeg slipper å kjøpe annen kontroller til den, men får se hvor mye problemer jeg får med å koble den opp.



Ellers så er første inntrykket av rammen veldig bra, har festet et par armer og sett igjennom alt av utstyr som var i pakken.

Lett og fin, og veldig rett frem montering. Er en Tarot FY680 ramme. Planer om å kjøre den i vanlig hex modus.

[GCardinal]

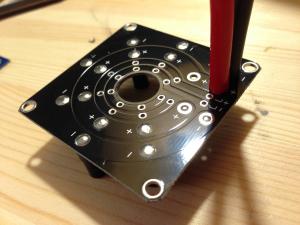

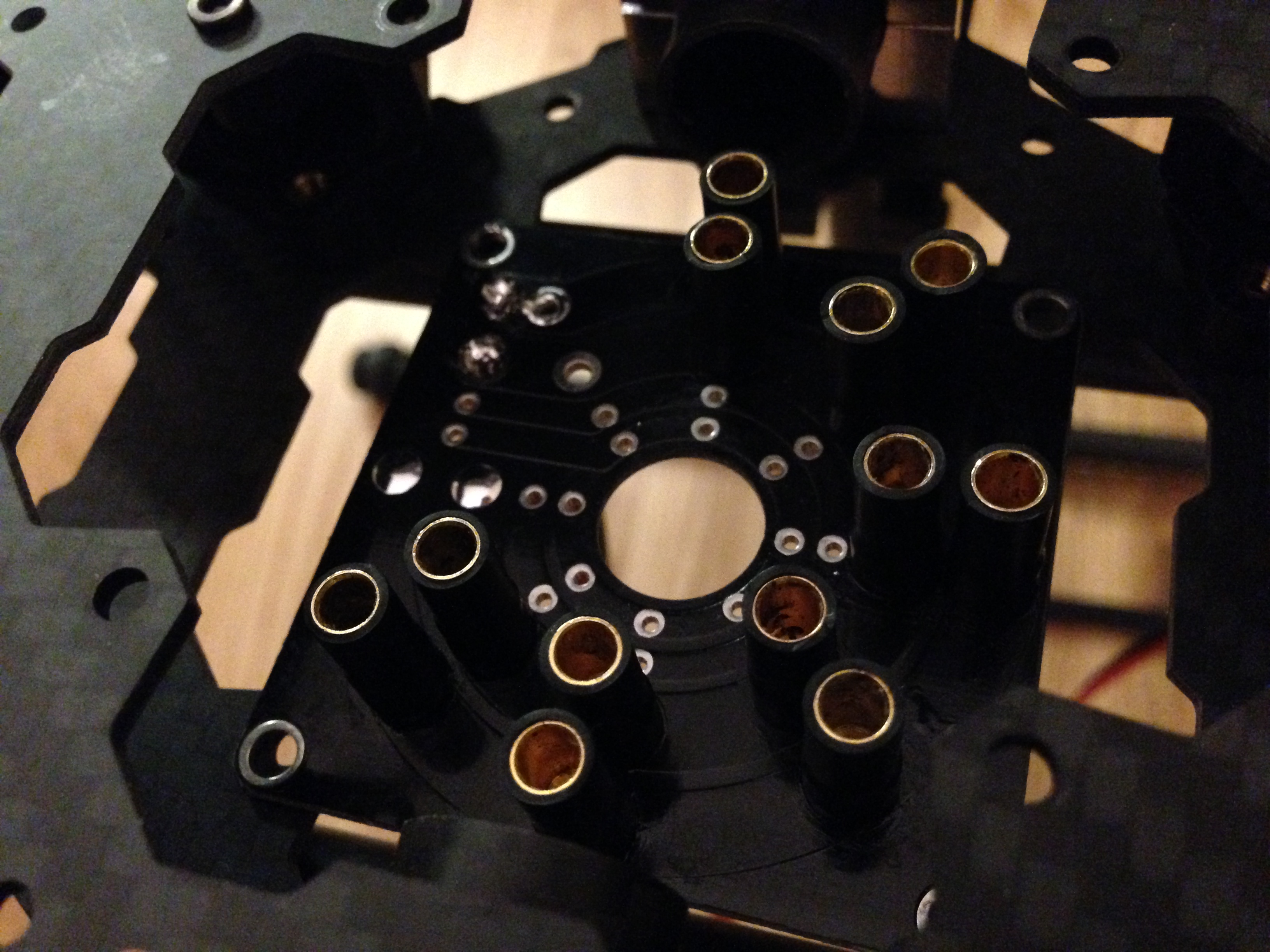

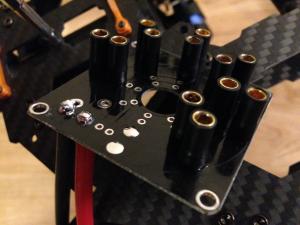

hadde den kreative bølgen og det resulterte i denne her power distribution board til hex-prosjekte:



Endret 13. november 2013 av GCardinal

[Merko]

hadde den kreative bølgen og det resulterte i denne her power distribution board til hex-prosjekte:

Gjorde noe lignende selv når jeg la opp "strømnettet" på min hexa. Ville gjøre det enkelt om jeg måtte bytte feks en ESC eller noe sånt i fremtiden.

Jeg har riktignok en liten ledningsstubbe.



[oophus_3do]

Syns slikt er skummelt jeg da. Flere punkter hvor noe kan gå galt, så jeg velger alltid å lodde direkte på.

[Merko]

Bullet connectors er solide.

[oophus_3do]

Bullet connectors er solide.

Loddinga di er sikkert solid det også 100% av gangene.



Jeg for min del, gjør alt så sikkert som mulig. Det er mye bedre å bruke ei time eller to ekstra på å gå den lange veien fremfor å se doningen deise i bakken pga man ville spare tid..

Endret 13. november 2013 av oophus_3do

[Merko]

Loddinga di er sikkert solid det også 100% av gangene.



Jeg for min del, gjør alt så sikkert som mulig. Det er mye bedre å bruke ei time eller to ekstra på å gå den lange veien fremfor å se doningen deise i bakken pga man ville spare tid..

Strengt tatt så bruker man mye lengre tid på og sette opp et godt "bulletconnector-system" enn å bare lodde på ledning på et PDB.



Er også mye mer effektivt når man blir litt mer avansert etterhvert, hvor man ofte bytter ut ledninger\komponenter etc.

Har vel aldri skjedd før at en bulletconnector plutselig løsner så vidt jeg har fått med meg (så fremt det ikke er noe jall som ikke henger sammen:p)

[lain]

Så lenge man bruker skikkelig bullets, og man bytter ut han kontakten så fort den ikke sitter stramt, så ser jeg ikke noen grunn til å tro de skal svikte over natten.

Må bruke greit med makt for å dra ut mine 3.5mm bullets i alle fall, og blir det noengang såpass mye kraft på ledningene mens jeg flyr, er jeg redd det er noe som ryker uansett.

[oophus_3do]

Strengt tatt så bruker man mye lengre tid på og sette opp et godt "bulletconnector-system" enn å bare lodde på ledning på et PDB.



Er også mye mer effektivt når man blir litt mer avansert etterhvert, hvor man ofte bytter ut ledninger\komponenter etc.

Har vel aldri skjedd før at en bulletconnector plutselig løsner så vidt jeg har fått med meg (så fremt det ikke er noe jall som ikke henger sammen:p)

Nei, det blir jo feil ettersom man i ettertid må teste motorretningene, som jo da ofte resulterer i at man må bytte noen ledniger. Det kan ta mindre tid om man har ekstremt flaks, men da kan man like gjerne vinne i lotto hvis man får motoren til å svive riktig vei på første forsøk. ^^



Jeg lodder på en eller to kontakter for å kjøre ut til 3 eller 5v f.eks til ettertid når man skal utvide til gimbal, lys og den slags, men ESC lodder jeg alltid rett på uten bullets rett og slett fordi jeg føler meg mye sikker da.

[GCardinal]

Jeg var usikker på det der også, men tinn fyller heile connector går gjennom hullet på korte og deker over kontakt punkte på korte - jeg tror nok korte vil brekke/feile lenge før det samme skjer med bullet connector.



selv bruker jeg å ha så pass slakk i kabler at jeg ser ikke for meg situasjon der de blir vibrert løst eller kommer ut under noe særlig realistiske omstendigheter.



motorene er balanserte det er også props - men det å ha mulighet å sjekke alle punkter før take-off og evnt bytte ut esc og motorer enkelt er mye viktigere for meg enn at alt loddet fast til enngangspenn og en hver service krever lodding.

Endret 13. november 2013 av GCardinal

[Merko]

Har forøvrig også heatshrink på bulletconnector koblingene, så at de skal vibrere seg løs ser jeg på som helt usannsynlig.



En ting er på RC rallycross biler hvor man herjer mye med, men på helikoptere som har liten vibrering, så ser jeg ikke på det som en nødvendighet at alt må loddes.

Blir veldig upraktisk i det lange løp.



Er jeg langt hjemmefra og må bytte ut en motor eller ESC, så tar det meg noen få minutter. Fyre opp en loddebolt mitt i skauen er nok ikke noe jeg skal gjøre med det første da dette fungerer mer en bra nok.

[oophus_3do]

Hvis man absolutt skal ha muligheten for å bytte en motor kjapt og gæli, så ville jeg heller ha hatt de connection'sa ute ved motorene slik at man lett kan sjekke dem før hver tur. Når det er i en PDB midt i ramma som fort gjort blir ganske vanskelig å nå så tviler jeg på at man er like så flink med å sjekke dette før enhver tur.



Dette er jo uansett bare mine tanker til det, så får man jo bare gjøre det man trur er best.

[Merko]

Litt gammelt bilde, som forøvrig er veldig rotete enn slik jeg har det nå, men snur bare helikopteret så får jeg 'tilgang' til alle bulletconnectorsene





Så det ingen problemstilling mao.

[oophus_3do]

Ja, det er isåfall mye bedre når man skal ha bullets inn der.

[GCardinal]

...

Hvordan har du det nå?.. Jeg har samme frame (TY680?) og er veldig usikker på hvor jeg skal gjøre av de jakla ESC... Ser nå at HobbyKing har lagt ut de her fantastiske ESC:

Afro Slim 20Amp Multi-rotor Motor Speed Controller (SimonK Firmware)



De sier den skal klare opp til 30A, men satt til 20A pga ledninger. Men tror ikke jeg går for de - har helt nye ESC flashed med simonk så vil bruke det jeg har.



Så lurte på om du kunne dele noen bilder som viser hvordan du har organisert dine ESC?.. Letter etter litt inspirasjon:)

Endret 14. november 2013 av GCardinal

[lain]

Jeg har kjøpt en ekstra bunnplate for min TY680. Så da blir det 3 høyder, med esc på bunn sammen med powerboard. Armer med FC i midt på nivå 2. Og radio mottaker + pmu + gps på topp.



Det er i alle fall planen, så får vi se hva som skjer når jeg får alt i hus.

[Merko]

Så lurte på om du kunne dele noen bilder som viser hvordan du har organisert dine ESC?.. Letter etter litt inspirasjon:)

Hadde samme "problem" når jeg satt i gang min build av rammen.



Her er inspirasjonsbildene jeg brukte:



Litt usikker på om det er lurt og pakke de sammen som på siste bilde, mtp varmeutviklingen osv.



Tenker jeg skal omorganisere mine ESC litt, rydde opp litt i ledningsnettet.. Hver ledning til motoren var 30cm eller noe, så ble mye ledning til overs. ville egenetlig ikke klippe de av noe ..

[Deppss]

Hva er det som lager harmoni med alle de ESC'ene?

Er de koblet til en slags MASTER ESC?
