Brev varsler krets,trenger forklaring

[cknoph]

trenger en kort gjennongang av denne kretsen. kommer ikke lenger enn at jeg forstaar hva som skjer foer pinne 1 paa sju segmentet.

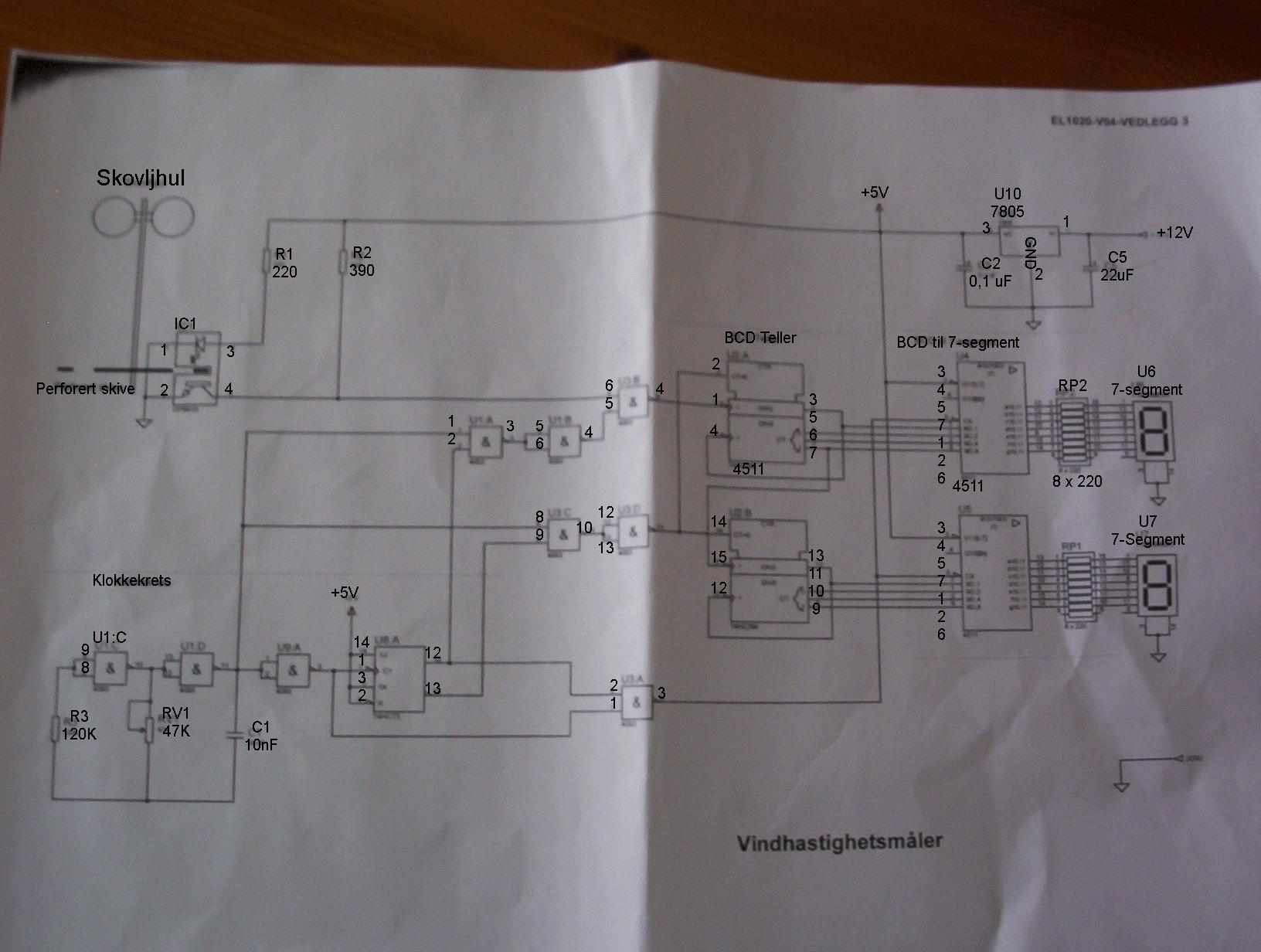

Trykk paa vedlegg1.jpg

Endret 6. mai 2005 av cknoph

[Goliath]

brev teller? prøver du å unngå tre-ords regelen :!: ..sorry, kan ikke hjelpe.

[cknoph]

kretsen er da faktisk en brev teller, eller brev varslings krets

Endret 6. mai 2005 av cknoph

[karl-wilhelm]

De burde ha vist 7 segment tellern da og ikke bare panela. Rart tegna.



Vi fikk et bedre skjema. Enklere "Grunnkurs Elektro, Elektronikk liksom eksamen"



Pent levert Ragstian

Endret 6. mai 2005 av karl-wilhelm

[ragstian]

Hei.



Kretsen er ganske enkel -



Når det ikke er brev i postkassen:



1. Da lyser lyspæren på fotomotstanden LDR.

2. Basen på T3 blir da trekt mot jord (liten motstand i LDR) og transistoren er "slått" av.

3. Da det ikke går strøm i R8 vil inngangen til N1 være "høy".

4. Utgangen fra N1 vil da "slå på" transistoren T2 og segmentene på displayene vil vise "nOnE". ( Med "høye" N-er! og stor O )



Når det er brev i kassen:



1. Brevet "skygger" for LDR og motstanden i LDR vil være høy.

2. Transistor T3 bli slått på (basen vil gå til +5V via R1)

3. Transistor T1 vil bli slått på.

4. Displayet vil da vise "POSt"



Som du sikkert ser er endel av segmentene i displayene på uavhengig av om det skal vises "nOnE" eller "POSt" - disse segmentene er hardwiret til + 5V via R1-R2-R3-R4. Grunnen til at det er forskjellig verdier på disse motstandene er at de skal forsyne ulikt antall segmenter.



Bryteren S1 er til å tilbakestille vippen N1 / N2 når posten er tatt ut.



Håper kretsen ble mer forstålig med denne forklaringen.



Good Luck

Edit - skrivefeil.

Endret 6. mai 2005 av ragstian

[cknoph]

takker og bukker
