vannblokk av Animal (FERDIG) da ern testet

[the animal]

Pent!



Tipper det tok litt.... tid ?

tok meg en 3 timer med den fresen ja.



tar faen meg tid å frese med bladfres når de er så små...



om alt klaffer så blir vel dette en tripple-nipple blokk uten plexitopp



å hele blokken blir vel rund med "vinger" som feste for socket 939

[the animal]

da har jeg endelig fått jobbet litt mer



vi kan jo starte med dreiingen av blokken



så har vi utformingen av det som er inni



det blir da ikke så vanskelig å se hvordan det kommer sammen



vi må jo også ha spor som vannet kan gå ut av så da blir det noen sidevinger som vannet rennet ut av. som jeg sa tripple nipple



Skruefeste trenger jeg også, den blir da festet med 6 skruer

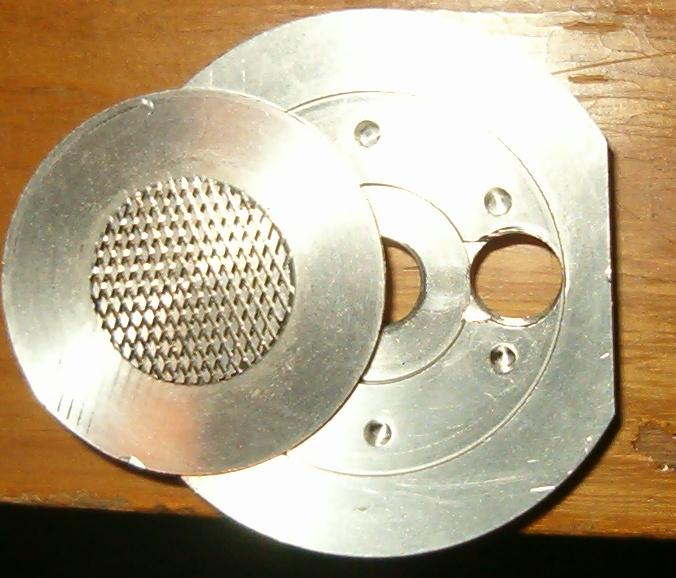

å en liten oppdatering på åssen det ble etter borring, for jeg dreiide ned delene igjen



siste bildet etter dreiingen med gjengingen ferdig, merk jeg har ikke peppret bunnen enda.

men det skjer så fort jeg har tid



noen spm?

[kverna]

ser TUNG ut :S

[the animal]

ser TUNG ut :S

veier kansje 200 gram

[Skrue]

Now we´re talkin



Det ser jo nyyydelig ut, alt sammen! 200gram er jo ikke akkurat tungt heller, i forhold til de (mer enn) dobbelt så tunge luftkjølerne.



Har et par spørsmål:

-Hva slags løsning skal du ha på innløpsnippelen?

-Hvor stor er klaringa mellom ribber og "topplokk"?

Du er sikkert klar over at klaringa mellom disse to delene bør være så liten som mulig, ellers vil en del av vannet "stikke av" over ribbene. Dermed får du ikke full utnyttelse av vannstrømmen.



Blir spennende å se hva slags resultater du får med den!

[aspyr]

Den ble skikkelig pen...

Kjekt med slike verktøy

[the animal]

får vel ta deg da skrue først



nipplen er ikke med noe dyse så det er rett ned i rillene



klaringen mellom lokket og rillene er vel rundt 0,2-0,5 mm



om jeg skulle ha laget dette i kobber(som jeg har materiale til) ville det nok kommet over 600g kansje mot en kg



gjengingen er 1/4, med 3/8 slanger

[Skrue]

Røret rett i rillene vil helt sikkert fungere greit.

Høyst sannsynlig har du vel tenkt på dette, men allikevel: Du kommer vel til å montere bunnplata slik at rillene blir stående på tvers av retningen mot utløpsniplene?

Da vil sannsynligvis oppnå best turbulens rundt selve pinnene.

Om du har mulighet til å redusere klaringa mellom topp og bunn litt, så vil det være fordelaktig.

Med det utstyret du har tilgjengelig, så bør ikke det være noe problem?



Hvor stor er klaringa mellom delene, sideveis? Altså diameterforskjellen mellom hullet i toppen og selve rilledelen som skal stikkes inn der.

Om den er veldig liten, så kan du risikere å få stillestående vann i periferien av pinnene, dvs det partiet som befinner seg 90* vekk fra utløpsniplene.

En klaring på et par mm der, dvs hullet i toppen gjøres litt større enn rilledelen, vil sørge for at vannet skiftes ut bedre / fortere, også i det partiet.

Ingen av forslagene vil avstedkomme hylendes forbedringer, men de vil neppe gjøre blokka dårligere!

[MagE]

Den blokka var fin

[the animal]

jeg kan se om jeg kan åpne blokken litt rundt rillene.



jeg tenkte på å montere blokken sånn at den jobber mest mulig med å få ut vannet siden jeg har et "low flow" anlegg (300L)



monteringen kommer til å sitte sånn som på bildet med tanket på veien av rillene

[Skrue]

Nettopp!

Det vil jo bli det optimale, i forhold til utløpsniplene. Noen idé om når den blir ferdig?

[the animal]

Nettopp!

Det vil jo bli det optimale, i forhold til utløpsniplene. Noen idé om når den blir ferdig?

desverre så er jeg ikke sikker



må se når jeg får tid på jobben.



men skal se hva jeg får til

[Margarus]

tør jeg spør vilket hovedkort den blokka vil passe på

den ser jo diiiiiiiger ut

[Diablito2k]

Veeeeldig nice. skulle ønske jeg hadde tilgang til slikt utstyr!



men en ting, har bare skumlest igjennom, kan være noen har nevt det.. men galvanisk korrosjon kan bli et problem hvis du har noe som helst kobber i systemet.



du kan risikere at alu blokka rett å slett forsvinner litt og litt siden kobberet spiser det opp



tenkte jeg bare skulle nevne det, så du ikke hiver den inn i en 24/7 maskin og bare lar den surre uten oppsyn / sjekke blokka av og til

[Skrue]

Uff, nå må det snart bli slutt på disse "galvaniske" advarslene.

Man skal være særdeles uheldig om det i det hele tatt skjer noe som helst!

Forutsatt at man bruker rent / destillert vann tilsatt en skvett frostvæske, så kan du bruke den blokka så lenge du gidder!

[StepOw]

Forutsatt at man bruker rent / destillert vann tilsatt en skvett frostvæske, så kan du bruke den blokka så lenge du gidder!

nå går jeg vell gjærne ganske ot, men tilgi meg for det . Men har et lite spørsmål, har egentligt ikke fått helt med meg hvilken egenskap frostvesken har i en vannkjøling. Siden du ikke skal ha bare frostveske for det gir dårligere fra seg varme enn vann. Hvorfor skal man da ha ca 15% frostveske? Har det noe nytte? eller er det for fargens skyld?



Men tilbake til topic, dette blir dritt rått! Du er heldig som har slike maskiner tiljengeligt

[Skrue]

Frostvæske inneholder såkalte inhibitorer, som beskytter metaller mot korrosjon og tæring.

I tillegg bidrar den også til redusert algevekst.

[StepOw]

Frostvæske inneholder såkalte inhibitorer, som beskytter metaller mot korrosjon og tæring.

I tillegg bidrar den også til redusert algevekst.

ok, så frostveske har samme nytte som dette? Så man slipper bruke noe slikt som dette om man bruker frostveske?



EDIT: beklager at jeg går så ot..

Endret 23. mai 2005 av StepOw

[the animal]

kan nesten si det sånn at sånn jeg har lært det så spiser ikke kobberet aluminiumen så sant det ikke er i dirkete kontakt med hverandre!



men jeg har jo en GPU blokk som er Alu da og 2 kobberblokker i mitt system nå



så litt mer On-topic



blokken skal sitte på et ASUS A8N-SLI



har jobbet litt mer i dag men klarte å brekke en gjengetapp i det ene feste hullet så det blir litt extra arbeid med det da

[k-mouse]

Sorry hvis det blir litt for mye off-topic her nå:

Hvis både kobberblokka og aluminiumslokka er koblet til (huskontakt-)jord, evt. en av dem, blir aluminiumen "spist" opp da da?
