Ukjent kontakt på HK (rookie-spm)

[Eirik2]

Hei!

Søkte litt rundt, men fant ikke noen motherboard-forklaringer som kunne hjelpe meg med dette.

Jeg driver i utgangspunktet å sjekker ut en skjermvisning som hoster. Prøver å koble fra enheter for å se om det er PSU´en osv.

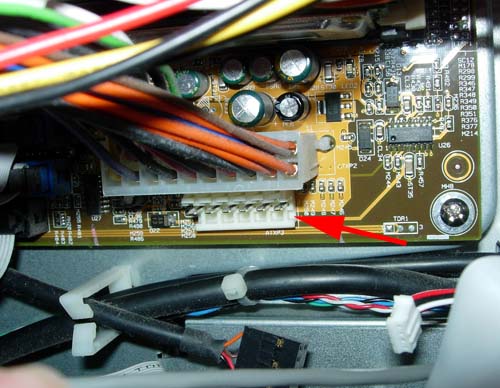

Så kom jeg over en 6-pins sak ved siden av 20-pinnern i hovedkortet. Jeg fant også en 6-pins kobling fra PSU´en (merket P2) som ser ut som den hører hjemme på førstnevnte. Se bilder.

Er det noen som kan hjelpe meg med hva dette er? Skal kontakten være koblet i? (Og kan evt mangel på dette gi problemer med strømtilførselsen?)



Og videre: Om noen av dere har noen linker i hodet til sider som har kart over motherboards, komponenter osv som gjør at jeg senere kan finne ut slikt selv, så hadde det vært supert!

Ellers skal jeg nok med tid og stunder klare å finne bra sider selv også.



Mvh, Eirik

[Eirik2]

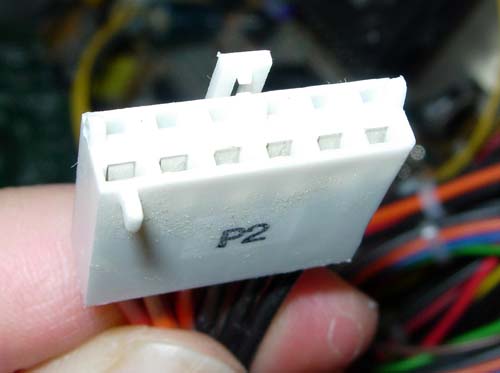

Og dette er den jeg tror hører hjemme på den du ser bilde av over.



Eirik

[Campus]

Det ser ut som en ( av de to ) strømtilkoblingene på

et AT hovedkort. Hva slags hovedkort er det du har?

Jeg har sett noen merkepcer som har en slik har en

slik ( jeg skjønner egentlig ikke hvorfor, ATX-strøm-

tilkoblingen burde klare mer enn PSUene klarer å

levere ) de pleier å bli kalt Aux Power el.l.

[Eirik2]

Brukte CPU-Z og fant følgende info:



Chipset

------------------------------------------------------------------------------



Northbridge Intel i850 rev. A3

Southbridge Intel 82801BA (ICH2) rev. 4



Og dette sier kanskje også noe:



DMI Baseboard

-------------

Baseboard #1

vendor DFI

model WT70EC

revision unknown

serial unknown



Det lukter strømtilkobling av det, ja, men jeg kan for lite til å bare koble i slike kontakter uten grundig forundersøkelser.



Eirik

Endret 1. mai 2005 av Eirik2

[Hårek]

Det er en AUX kontakt, ble brukt der det er behov for mye strøm på 3.3V

http://64.28.25.3/rubweb/ressurser/stromforsyninger.html



Du bør absolutt plugge den inn. Reduserer faren for å brenne kontaktene i ATX pluggen.

[Eirik2]

Gjort. Ingen smell eller røyk.

Merker ingen forskjell på maskinen, men det var vel heller ikke å forvente.

Takk for hjelpen!



Eirik

[Scortech]

Jeg husker for 10-12 år siden da jeg montere min første pc.

Da så jeg en ledning som jeg ikke viste var den var til.hmm tenkte jeg og plugget

den inn i lignende inntak på hk. koblet på strømkontakt og startet maskinen. og mens jeg da startet maskinen så fulgte jeg med av en eller annen grunn med på den ledningen jeg hadde koblet på. plutselig så ser jeg røyk komme opp fra inni maskinen og ser på den ledningen jeg hadde koblet på..all plastikken som var rundt den ledningen smeltet. :!: Sånn gikk det med min første maskin som jeg bygget selv.spesielt sånne feil lærer mann av.

Maskinen virket videre etter det men sånt skjer når mann tror mann har peilingen.hehe

Endret 2. mai 2005 av Scortech

[Eirik2]

Hehe! Ikke opplevd slikt tidligere, men har fått nok 230V gjennom kroppen til at jeg sjekker før jeg plugger.



E

[Scortech]

Hehe! Ikke opplevd slikt tidligere, men har fått nok 230V gjennom kroppen til at jeg sjekker før jeg plugger



Hvordan var det da? Akkurat det har ikke skjedd meg.hehe
