Hjelp til beregning i et kollektortrinn.

[ikkeno]

Hei



Jeg skulle gjerne hatt littegran hjelp til å beregne motstandere, strømmene og spenningne i et felles kollektortrinn.



Jeg har kollektorstrømmen som skal være 30mA og en hFE på 267.



Takker for all hjelp

[ddd-king]

i_base = i_collector/hfe = 30mA/267



i_base = [V_base - V_f] / R_base ~ [V_base - 0.7] / R_base



V_base = V_supply*R1/R2



Der spenningsdeling mellom R1 og R2 og V_supply er f.eks. 12V



Her har du tre parametere som du kan leke med:

R_base

R1

R2



Velg R_base i kOhm skala.



Ved beregning av i_base antar jeg at emitter ikke har noen motstand og er koblet direkte til jord. Ellers må R_base byttes ut med (R_base + R_emitter) og du har fire parametere.



Good luck med regneoppgaven!

[ikkeno]

Følger deg ikke helt dessverre



Men dette er hva jeg har kommet frem til:



Ib = Ik/Hfe = 30mA/267= 112 microA



Ie ~ Ib = 30mA



Ue = U/2 = 11.4/2= 5.7V



R3 = Ue/Ie= 5.7V/30mA = 190 Ohm



Ub = Ue + 0.7 = 5.7 + 0.7 = 6.4V



Ir1 = 8*Ib = 8*30mA = 896microA



Ir2 = 7*Ib = 7*30mA = 784microA



Ur1 = U - Ub = 11.4-6.4 = 5V



Ur2 ~ Ub = 6.4V



R1 = Ur1 / Ir1 = 5/896microA = 5.58Kohm



R2 = Ur2 / Ir2 = 6.4/784 = 8.16 Kohm



Ser dette riktig ut?

[ddd-king]

Plutselig poppet det ut en del flere parametere, ja...

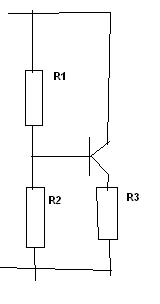

Men det ser greit ut det, i henhold til diagrammet.

Men jeg lurer på hvorfor du får:



Ir1 = 8Ib og

Ir2 = 7Ib



Er dette gitt noen sted? Antar at dette er ønskelig strøm som er gitt i oppgaven.

Dette kan jeg være enig i:

IR1 = Ib + Ir2

[ikkeno]

Plutselig poppet det ut en del flere parametere, ja...

Men det ser greit ut det, i henhold til diagrammet.

Men jeg lurer på hvorfor du får:



Ir1 = 8Ib og

Ir2 = 7Ib



Er dette gitt noen sted? Antar at dette er ønskelig strøm som er gitt i oppgaven.

Dette kan jeg være enig i:

IR1 = Ib + Ir2

8*Ib og 7*Ib var noe læreren sa vi skulle bruke. Så det er nok for å oppnå ønskelig strøm



[ddd-king]

Det er kos å se at noen absorberer hurtig og korrekt



Hvilken skole går du på forresten

[ikkeno]

Det er kos å se at noen absorberer hurtig og korrekt



Hvilken skole går du på forresten

Gand vgs.



Ligger i Sandnes

[stoffix]

vi har verken lært eller fått slike oppgaver...

håper du går VK1, for jeg går GK...

[ikkeno]

vi har verken lært eller fått slike oppgaver...

håper du går VK1, for jeg går GK...

Går nok på GK



Holler på å lage en FM radio nå...
