Forsterker-krets for mikrofon

[Magpal]

Trenger å lage en liten mikrofonforsterker, men er ikke helt trygg på verdier osv.



Forsterkeren må forsterke signalet opp til ca. 1V og mikrofonen jeg skal bruke er denne: http://www.elfa.se/elfa-bin/setpage.pl?htt...dok=2013806.htm

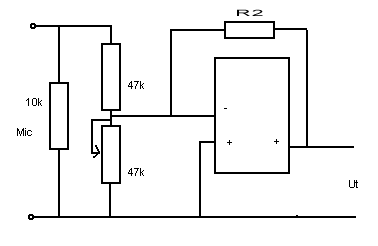

I kretsen tenkte jeg at jeg skulle bruke en Op-amp av typen 741 med et potmeter for å justere forsterkningen.



Hvor stor må R2 være? Vet hvordan jeg skal regne det ut, men jeg er ikke sikker på hvor høy spenning mikrofonen genererer.

[stoffix]

ok, nå har vi netopp begynt med OPAMPer på skolen, men etter det jeg har lært til nå så burde det enkleste være å ha ca 1V forspenning, og så bare ha uendelig forsterkning, hvorvidt det i praksis er mulig vet jeg ikke enda..

[ragstian]

Hei.



Her er et par linket til sider med mikrofonforsterkere:



http://www.geocities.com/ferocious_1999/md/micpreamp2.html

http://www.electronicsforu.com/efylinux/ci...20Amplifier.pdf

http://www.prolectron.com/elect/



En bedre og mer avansert:

http://sound.westhost.com/project66.htm



Med diskrete komponenter:

http://www.zen22142.zen.co.uk/Circuits/Audio/ecmmic.html





Tipset om å bruke operasjonsforsterker med open loop gain vil føre til at du får klipping av signalet og utrolig dårlig lyd.



Good Luck







Good Luck.

[Magpal]

Takk for fine linker, men jeg er egentlig ute etter å lage en enkel krets. Trenger ikke lage fin lyd, da den ikke skal brukes til noe hørbart.



Lurer vel egentlig bare på om kretsen min vil fungere.



Hvis mikrofonen jeg skal bruke genererer 5mV, må R2 være 10 000kOhm. Kan dette stemme? Klarer mikrofonen å generere 5mV?

[Demogorgon]

du har jo ikke spesifisert r1?



legger ved et skjema som vil funke(og jeg skjønner), bruk et 500k potmeter, multiturn, så vil du kunne teste selv, et gain på 500 vil være nok skulle man tro?

den microfonen ligner stygt på en noen i klassa mi brukte på årsoppgaven, de brukte vel et gain på 120 til slutt for å kunne legge inngangen på en microcontroller logisk høy, det er vel 3V elns tror jeg, om jeg ikke husker feil. med 50 i mulig gain, har du jo god feilmargin..

[b_cybe]

Hva slags op-amp har du i planene? uansett vil heller anbefale f.eks. 2 op-amper i serie med negativ tilbakekobling og rundt 10 ganger forsterkning hver, du vil da oppnå 100 gangers forsterkning og vil få en mye bedre frekvensrespons.

[Magpal]

Tenkte jeg skulle bruke en 741.

God ide, men jeg trenger ikke noe bra frekvensrespons.



Tror jeg prøver meg på demogorgons forslag.

[Demogorgon]

ved et gain på 100 vil du ha en båndbredde på 10khz ser jeg ut i fra spec's, det er jo ikke spesielt mye, men opampen har ganske dålig gain bandwith product til og begyne med..



LMH6654 er en billig national op amp med et gainbandwith på 250, ergo en del mer

den er nok ikke mange kronene dyrere, så med mindre du har lm741'n, ville jeg ha tatt den.

persjonlig er jeg bortskjemt med opamper, jeg vasser i styggdyre BurrBrown amper fra TI, free samples er en fin ting )

[b_cybe]

Er derfor det kan være smart å f.eks. seriekoble 2 op-amper med hver 10 gangers forsterkning da båndbredden på relativt billige OP-Amper er ganske "dårlig"...

[Demogorgon]

enig, men alt i forhold til bruksområde, han trenger ikke høyere båndbredde, så da er det jo likegreit.

[b_cybe]

Bare husk på at på 10kHz nå vil bli noe fasedreid, og er derfor vanlig hvis man f.eks. skal forsterke 20kz og ha en båndbredde på 200kHz, for da får man 20kHz uten fasedreining. Men er neppe noe poeng med mindre det er gode høytalere han skal bruke uansett så...
