enkleste måte å veksle mellom serie og paralell?

[pcp160]

Dette er nesten litt flaut, men det står litt stille for meg her nå, så om noen kunne hjelpe meg litt på vei...



Jeg har en 12v strømkilde, og to vifter.

Jeg vil kunne veksle disse viftene mellom serie og paralell kobling. Hvordan kobler jeg det på enkleste måte?

Endret 23. mars 2005 av pcp160

[Ulvestad]

Mine første tanker er at du vil nok få det til med brytere men korleis skal du få kutta paralellkoblingen når du skal ha det i serie og omvendt? Skal vel helst gjerest enkelt?



Ulvestad setter seg ned for å tenke. Kommer tilbake om eg finner på noko lurt.

[OldSchoolPhotoSnapper]

Har nettop tegnet det i paint. skal uploade bildet straks

[OldSchoolPhotoSnapper]

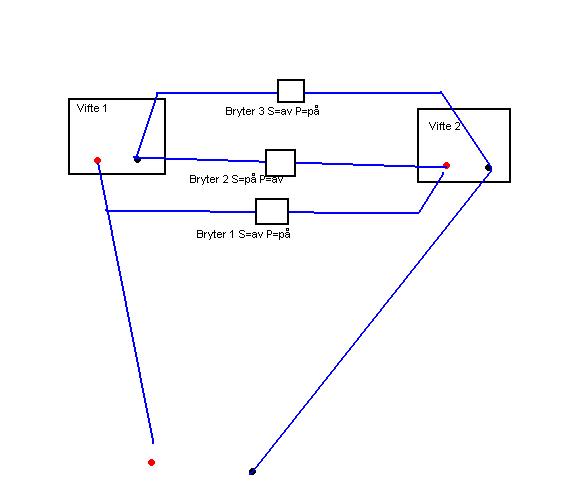

Blir vel noe sånt. ikke mobb paint skillsa mine :!:

[OldSchoolPhotoSnapper]

Måtte bare sjekke at det var riktig og det var det

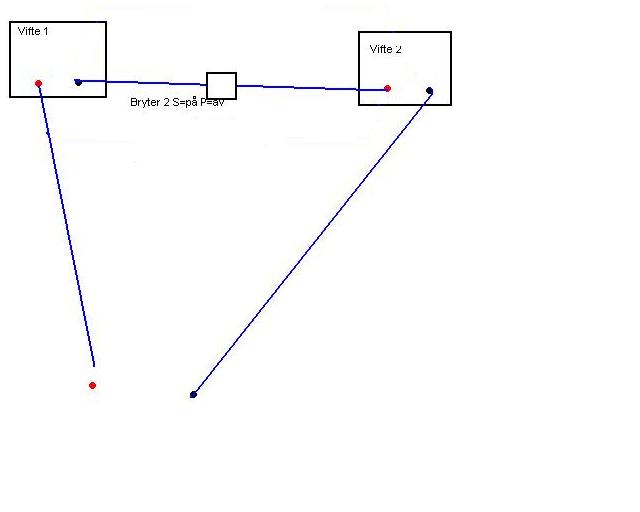

Serie:

[OldSchoolPhotoSnapper]

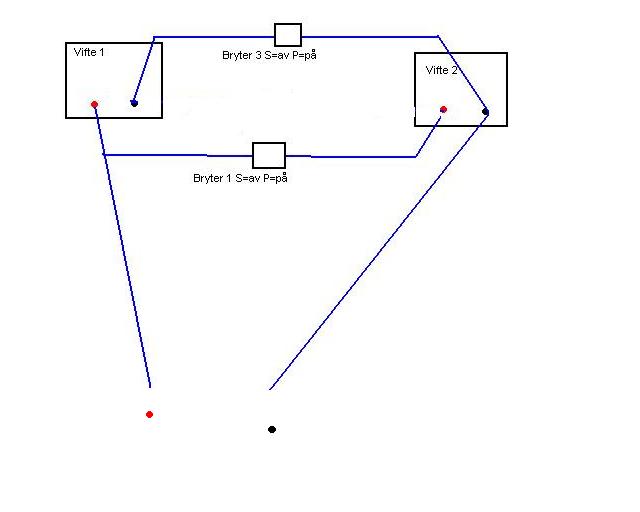

Parallell

[Ulvestad]

Muligens du har rett tonna. Men eg får ikkje tegninga di til å stemme. Kan du forklare litt?



Edit: såg det bedre no ja. Du kan velge om du vil ha på vifte 3. Men burde vere ein enklere måte å ordne det på enn med 3 brytere.

Endret 23. mars 2005 av Ulvestad

[OldSchoolPhotoSnapper]

Se på de 2 andre så skjønner du det nok. Kan hende jeg tar feil, men syns det virka riktig.



Er jo forsåvidt stress med 3 brytere da, men kan ikke komme på noen enklere måte



Skrur man de på feil så kan det vel smelle også

Endret 23. mars 2005 av tonna

[Ulvestad]

Er så lenge sidan eg lærte dette her at eg blir mindre forvirra av å prøve å tenke her.

Men ka skjer om du roter litt med bryterene? Litt vel mykje å holde orden på. Ein tenningsbryter vil ikkje den kunne ordne dette?

[perpyro]

Beklager at det ble dobbeltpost.

Endret 23. mars 2005 av perpyro

[perpyro]

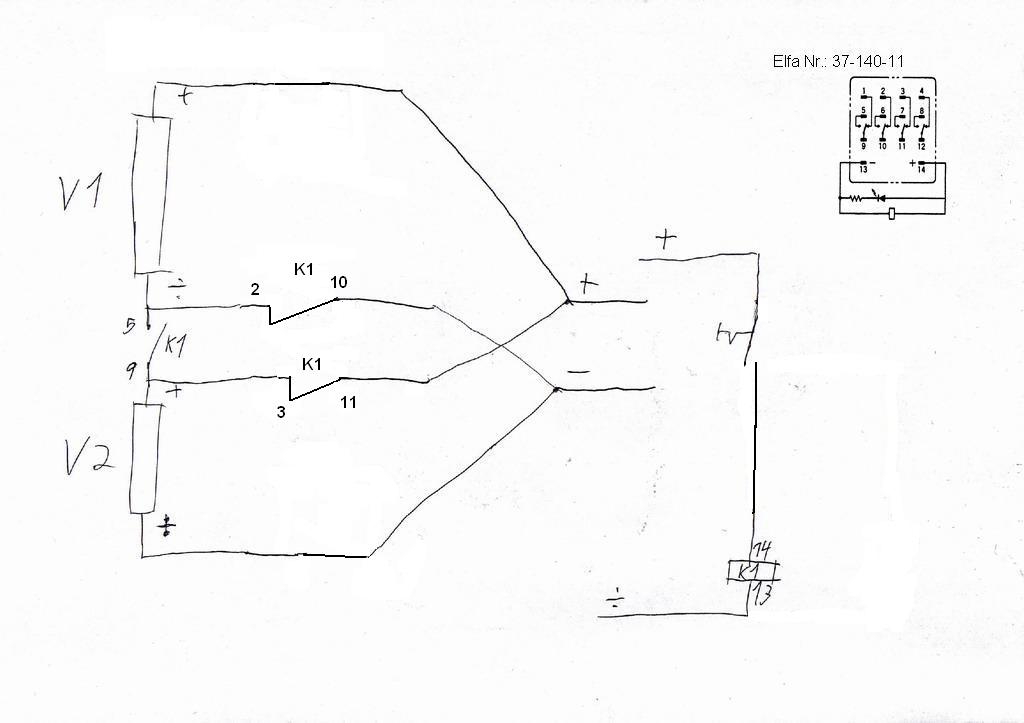

Jeg har tegnet en liten skisse over hva du kan gjøre.

Du trenger 1 stk 4 polt releer 37-140-11 (83.20) og 1 sokler for releene 48-090-34 (64.30) samt en 1 polt bryter

Det hele vil fungere ved at posisjon 1 på bryteren er serie og posisjon 2 er paralell.

Kobler du det opp som jeg skiserte så er faren for kortslutning eliminert.

Delenummerene funner du igjen på elfa



EDIT: Både bilde og teks er endret fra den opprinnelige posten.

Endret 26. mars 2005 av perpyro

[Moro Klumpen]

ikke for å være frekk. men den koblinga du kom med der vil koste like mye som en viftestyring så ser ingen hensikt i å brukte så mye penger for en kobling som bare er for to vifter. prisen for det du har satt opp er: 2x91.5Kr for reele og 2x70.7kr for to sokkler. =324,4Kr. For den prisen får man en ordentlig viftestyring

[perpyro]

Forskjellen på denne og en viftestyring er at denne kan du ha så mange vifter du bare vill uten å tenke på den totale effekten så lenge viftene oppererer i par og og har lik motstand, samt at det var et forslag ikke et krav.

Hadde det vært snakk om 230V vekselstrømsvifter har det dugd med en reguleringsbryter for like elementer men pga. at det er snakk om likestrømsmotorer der polariteten er viktig så blir man nødt til å bruke rele for å hindre utilsiktet kortslutning.

Endret 26. mars 2005 av perpyro

[perpyro]

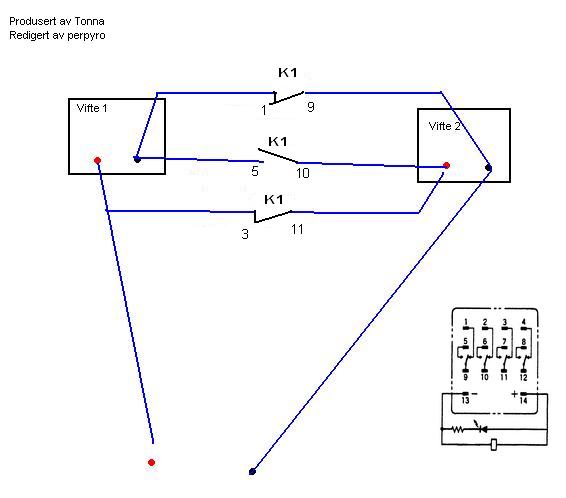

Studerte tegninga til tonna og med noen enkle grep har jeg gjort den om slik at viftene kan kobles opp mot et rele som styrer serie-paralellkoblingen.

Releet styrer du med en 1 polt bryter.

Du benytter samme rele og sokkel som i den tidligere tegninga jeg lagde.

Endret 24. mars 2005 av perpyro

[OldSchoolPhotoSnapper]

Produsert av tonna

Redigert av perpyro



:!:

[perpyro]

Kan jo ikke ta æren for tegninga selv.

Det var jo du som laga den.

[OldSchoolPhotoSnapper]

Hehe



Er vel ikke akkurat så mye å ta æren for. Er ikke det fineste jeg har tegna for å si det sånn

[pcp160]

For et vakkert samarbeid Tonna & Pyro

Den siste varianten ser veldig ut som det jeg hadde tenkt (men ikke klarte å tenke meg til Dette er jo egentlig ganske enkelt, men det er så lett og gjøre det vanskeligere enn det er...) Etter å se litt på den, kan jeg ikke skjønne annet enn at den skal funke, og at dette er enkleste måte når det skal styres med 1 bryter. Så da skal jeg se om jeg har et rele med 3 brytere liggende her.
