Relè, men ikke nok strøm

[Gozarpz]

Jeg skal prøve å lage en brannalarmsentral med vanlige røykvarslere, men jeg får ikke nok spenning ut av varslerene.... 1-3V har jeg fått ut av de når de utløses, men finner ikke relè som slår inn med denne spenningen.



Finnes det en enkel måte å få denne spenningen til å "forsterkes"? Eller en måte å få dette til på? Sentralen skal bruke 12V.



Ideen med sentralen er slik:



Vanlige røykvarslere en finner de fleste hjem brukes. Lodder ledninger på punkt der det kommer strøm når alarmen går(f.eks ved høytaleren). Når en alarm utløses skal det lyse en diode for det rommet den er i + at et stort område med teksten BRANN i rødt, og 12V ut for sirener og blitzer, og hjemmelaget oppringer. Sentralen er bare i planleggingsstadiet, så kom gjerne med ideer og sånt.



Grunnen til at jeg vil lage denne er fordi jeg er veldig hekta på dette med alarmer. Av og til setter jeg til og med alarmen på "test" ofte for å høre sirenelyden

Også flere grunner.

[Behydro]

Kan ikke du bare lage en enkel forsterker krets med en transistor? Så lar du den drive ett relé. Men husk å sette en kortsluttnings-diode over spolen

[Gozarpz]

Jo, det kan hende, men jeg vet ikke hvordan jeg gjør det. Har du skjema over det? Hvilken transistor?

[Behydro]

Nå må jeg innrømme at der er lenge siden jeg holdt på å regnet på transistorer og den slags, men noen av disse kan nokk brukes

Clas



Du kan no prøve deg fram, om du prøver med en 10k ohms motstand på basen for eksempel så kobler du spolen på relé i serie med kolektor og emitter til jord. Tror du slipper noe kolektor motstand.

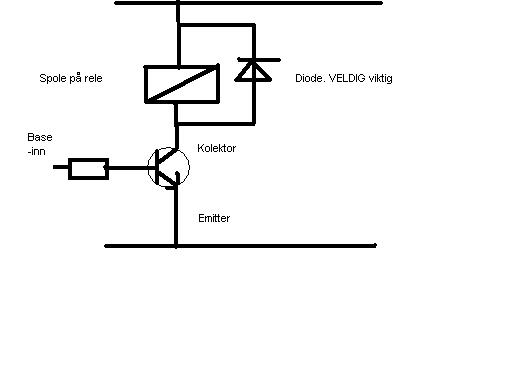

Er på jobb så jeg har ikke noe bøker eller bra tegneprogram, men har laget en tegning i paint. Og JA!! der er sikkert flere tegne feil, men dette er en prinsipp skisse



Der er nokk folk som har dette friskere i minnet enn meg, men jeg kan slå opp og lete litt i morra om det er behov for det

[CaZiO]

Ser riktig ut den, stemmer i hvertfall bra med elektronikkboka mi

[Gozarpz]

Takk Behydro!



Så da kobler jeg positiv fra brannvarsleren på base-inn og jord på jord til 12V?



Hva er + og - på tegningen?

[CaZiO]

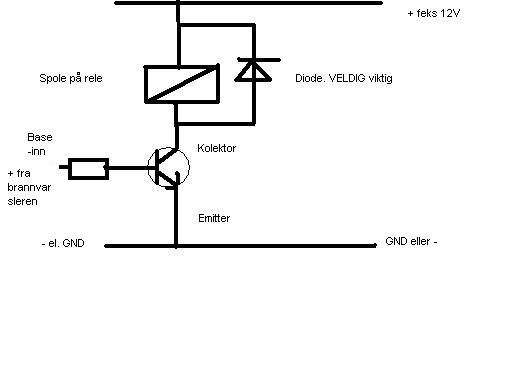

Blir vel ca sånn... tok meg den frihet og endre litt på tegningen din jeg Behydro

[Behydro]

Ikke noe problem CaZiO
