Rør preamp worklog! Update : 15.8.05 :D

[Kenneth Dammyr]



Har du bygd den der?!

Eller er det en annen.



Hvis den er ferdig, kan du ta den med til lillehammer, så vi får en "live"-visning?

[maze]

Har du bygd den der?!

Eller er det en annen.



Hvis den er ferdig, kan du ta den med til lillehammer, så vi får en "live"-visning?

Det bilde er ca hvordan den vil se ut. Bildene helt i starten av tråden

er hvor langt jeg har kommet. Gleder meg litt til å fa mekka videre

etter ferien. Skulle gjærne hatt den med på tg. Men den er nok ikke

mye brukbar enda dessverre.

[Gunderz]

for de som ønsker anbefalinger angående bøker om selvbygg av rørforsterkere har jeg noen å komme med.



1. Valve amplifiers - Morgan Jones

2. Radio designer's handbook

3. Vacuum tube amplifiers



Den første boka er absolutt å anbefale hvis en er nybegynner. Andre boka er for dne litt mer avanserte og er ikke noe en leser fra perm til perm men mer ruker som et oppslagsverk og interessant lesning. ssite boka er kun ment for den avanserte bruker.



FOr solid-state forsterkere er det også bøker som absolutt verdt å få med seg.

Her har vi en som absolutt kommer på første plass og det er :



1. Audio power amplifier design handbook - douglas self

Dette er en bok lagd av kongen selv. Men mannen er en stor motstander av rørforsterkere. Videre har vi:

2.High power audio amplifier construction manual - G. Randy slone



Mye av innholdet i boka er fra boka til Douglas, men i denne boka finner en også tegninger til komplette forsterkere som en kan bygge.

Hvis en ønsker å se hvilke flere bøker som er tilgjengelig om rør kan en bare gå til demostenes.no og klikke seg videre inn på bøker. En kan også søke amazon om råd, der vil en bl.a finne anmeldelser av folk som har lest bøkene. en god måte å sortere ut gode bøker på.

[Demogorgon]

mMM, kan virelig skrive ender på Douglas selfs, audio power amplifier design handbook, den er virkelig god.

men obs, den er virkelig ikke tiltengt nybegynere. jeg har min fulle hyre med å forstå mye av stoffet. det er en tung bok.



pene rør BTW.

[Gunderz]

Hmm, for min del var boka til Douglas Self helt grei å forstå. Nå er ikke jeg ingen nybegynner heller og har rukket å få noen år med elektronikk på ryggen. Boka til Slone er kanskje litt bedre for nybegynnere da, men hvis en har problemer med å forstå Douglas så tror jeg i grunn en vil ha problemer med Slone også.

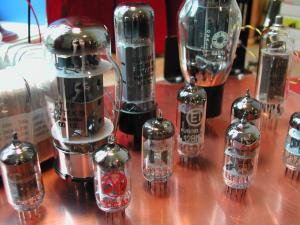

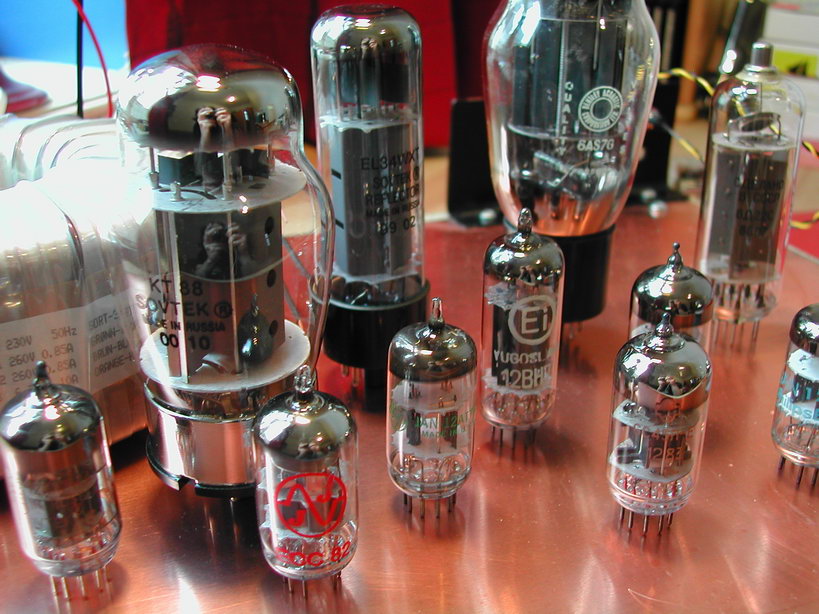

Bildet er et lite familiebilde av noen av rørene mine.

Endret 21. mars 2005 av Gunderz

[Demogorgon]

men på vk1 er ikke NFB, dominant pole frequency, crosstalk, cascoding ect pensum, så det er som sagt mye å sette seg inn i, google får virkelig kjørt seg, men det er det jo ingenting negativt med..



btw: douglas har ikke noe i mot rør, i allefall kommer det ikke direkte frem, han liker bare ikke udokumenterte påstander, forvrengning og selvutpekte altvitere.



jeg må innrømme at jeg koste meg STORT med de første sidene av boken, jeg må innrømme at jeg har et frynsete forhold til magiske interconnect kabler med "microdioder" og krystalliert kobber, magiske geometriske plasseringer og utforminger av kobber lederene osv.



bare tall, målinger og beviselige påstander, nøkternt og sakelig.

det er slike mennesker som dytter vitenskapen og teknikken vidre.



edit: maze, har du noe nytt og vise oss?

Endret 22. mars 2005 av Demogorgon

[maze]

edit: maze, har du noe nytt og vise oss?

Bare skolen starter opp igjen etter ferien så tenker jeg

at jeg skal få gjort litt mer på den. Stille i ferien nå

[maze]

Da var jeg kommet igang etter ferien igjen.

Det første jeg gjore var å lodde på alle komponentene.

Eneste jeg mangler nå er en transistor BF245A.

Vet det er litt teit med en transistor i en rør amp men se på skjema

så ser dere hva den er til. Den er bare for en line ut driver av RIAA.

Tror nok ikke jeg kommer til å bruke den med det første.



Bilder av de nesten ferdige printa. Masse hull enda men de er til alle ledningene:





Releet som er på skjemaet og er den icen på printet dropper jeg og bruker en

bryter istede. Så fikk jeg tak i en slik defekt forsterker som jeg bygde i fjor.

Skal bruke kassa og inngangsvelgeren med knappene. også blir stilen på

begge kassene den samme. Blir stili når jeg får lagd VU med blå og hvite

LED. Skal legge ut skjema og sånt bare jeg får konstruert det.





Der veldig god plass inni her. Men ville ha kassa som er lik effekt

forsterkeren min. Og den effekt forskerkeren fyller kassa rimelig godt.

Skal legge ut bilder av den også når jeg skal til med moder på den også

bare pre ampen blir ferdig. Egentlig burde jeg ha 2 slike effekt amper

slik at jeg kunne brokoble til 2 x 400w. men trenger det jo ikke

Holder lenge med 2 x ca 110w. Hehe.



Det var alt for denne gang. Setter pris på tilbakemeldinger / spørsmål.

[Kenneth Dammyr]

Bøye seg i støvet og alt det der...

[Islanbadsj]

Du er utrolig flink til å lodde, har aldri sett en rør amp egentlig, så jeg vet ikke hvordan det er, men jeg synes du er utrolig dyktig.

[Gunderz]

Hva sier DAg Sundby til arbeidet ditt?

Er han fornøyd?

[Demogorgon]

Nja, lenge siden vi har hørt noe fra deg, spiller pre'n opp mot forventningene?

[maze]

Den har enda et stykke igjen.

Har loddet på nesten alle ledningene nå

og er snart klar for testing. Men er en del å gjøre

med de vu meterene jeg skal lage.

Skal prøve å få tatt neon nye bilder i morgen. :!:

[Dr_VingTor]

gleder meg til å se den ferdig...



nettopp ferdig med å bygge rørforsterkeren min (som er en integrert en)



vil bare advare deg på noe som jeg brukte en dag på å finne ut av nå:

å ha ordenlig og rett jording i kretsen er viktig (jord som i null volt, ikke jord i stikkontakten selv om det også er viktig av andre årsaker)



jeg slet med at jeg hadde mye støy på høytalerne, og at støyen økte når jeg vred opp volumet. hele problemet lå i at jord (GND) på powersupplyet ikke hadde kontakt med kassa som jeg trudde den hadde (som den skulle i denne forsterkeren). når det var fiksa var bokstavelig talt alt støyet borte (med mindre du er 10 cm fra høytaleren), og det lille støyet som er øker ikke når volumet økes lengre.



pass også på at du ikke får jordingssløyfer da dette lager ekstra støy.



for de interesserte så har jeg noen bilder fra byggingen min her :

http://vingtor.kicks-ass.org/filer/ella/bilder/



lager ikke noen worklog på den da det ikke er mye å fortelle, det er jo bare et kit med alt ferdig...

[CaZiO]

Venter i spenning på update marius! Kanskje jeg svinger innom en dag å ser på

[xD^^]

Innlegg slettet.

Endret 19. september 2008 av xD^^

[maze]

Update.



Da har jeg endelig fått somlet meg til en update.



Rørene har kommet og testet ampen for første gang i går.

Funket het fint bortsett fra at det var samme problem som

i en forsterker som er prik lik som læreren min bygde i fjor.

Det er litt støy når van vrir alt av volum på maks.

En Slik H-fi forsterker som denne kan det ikke være sånn.

Så begynte med å feilsøke. Kom fort fram til at det var

2volt rippel på 270volten. Det var stabelistatoren Lm317t

som ikke gjore jobben sin. Etter mye fram og tilbake hjalp det

lite og samme hva vi gjore rundt stablisatoren ville den ikke virke

Bestemte meg da for å droppe hele den avangserte stabliseringen

og gå for den gamle gode metoden. Med et rippel filter bestående

av en motstand i serie og dereter en kondensator i paralell.

Da ble rippelen her tilnermet null. mindre støy på utgagen også

Skal jobbe vidre i morgen med den og målet er 99% støyfri.

Nå er den bare 98% støyfri. Hehe. Det er ikke mye støy det er

snakk om her altså. Men jeg er så pirkete og skal man gjøre noe

skal det være skikkelig.



Ps. Under testinga var det en fornøyelse å høre musikk på den.

Det er noe sært med lyden som får det til å bli en utrolig opplevelse.

Utrolig hva rør gjør med høreopplevelsen. Serkig når det gjelder

musikk med jente sang. Merklig nok. hehe.



Her er da bilde av den modda strømforsyningen.





Noen flotte rør bilder



Så et aav hele kassa slik den er nå.





Skal Jobbe vidre med den i morgen og skal ta mange flere bilder da. så kommer

nok en update da og. Jobber med den nå får å få den klar til anlegget på helgens

NattNett Der den skal stå å vise seg fram for

tilskuere Den er så vakker

[jingt]

Amazing work. Keep up the good work

[lokeland]

Det der er helt sinnsyke skills altså! Stå på!! (Har aldri ment det så mye som nå altså.. )

[Kenneth Dammyr]

Ka ska man seie...



Hvordan blir designet utvendig egentlig?

Du sier vi, var det du og Magnus? (detektiv)
