viftestyring til bil

[nomore]

holder på å sette opp en liten krets for viftestyring til bil da

den eg har er ødelagd. bryterene i kretsen er releer som styres

fra pc'n. denne kretsen har eg allerede og den fungerer fint.

problemet er at disse releene tåler maks 5A på 12V. siden

kupevifta i bilen står på en krets med en sikring på 30A er

eg redd for at dette kan bli litt lite(5A).



derfor tenkte eg å bare rote i sammen fort og gale en liten

krets som tåler litt mer. problemet mitt er at eg stort sett

har glemt alt av matematikk som eg lærte på elektro,

og lurte på om noen kunne hjelpe litt kjapt.



det er hovedsaklig motstandene eg trenger hjelp til.

inn på disse vil det komme 12V. etter M1 skal spenningen

være på 5V. etter M2 skal spenninga være på 7,5V. den tredje

kretsen (relee 3) skal det være 12V direkte.



noen som kan hjelpe å regne ut?



kretsskjema

Endret 22. februar 2005 av nomore

[bobafett]

for å regne ut det, må man vel vite hva motstanden er i vifta??

[nomore]

jo... slik eg husker det skulle eg visst spenningen, strømmen og motstanden.



det eneste eg vet eg har er spenninga. spørsmålet er da hvordan eg finner

motstanden i vifta, watt og strøm.



noen tips? kan eg måle på motoren hvilken motstand den har?

[bobafett]

Vanligvis er watt eller strøm oppgitt på vifta.

Må nesten vite en av disse for å lage en krets som skal være slik du har tegnet.

[nomore]

det kan bli et problem, da det ikke står noe på vifta.



enten har det stått, eller så er det kommet rust over og

fjernet slik.

[bobafett]

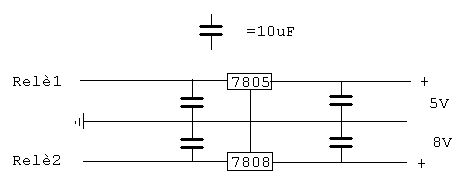

Du kan lage en krets med 2 spenningsregulatorer. En på 5V og en på 8V.

Disse heter 7805 og 7808. Du finner de på ELFA. Til denne kretsen vil du også måtte ha 4 kondensatorer. Hver på 10 uF.

Kan legge ut et koblingsskjema for dette i morgen hvis det er ønskelig.

Tror ikke disse spenningsregulatorene tåler mer enn 1,5A. Så hvis du skal ha mer enn det, må du se etter andre komponenter.

Endret 23. februar 2005 av bobafett

[space]

Hva slags vifte er det du skal styre? Hvis det er kupévifta så tipper jeg den trekker ca. 10-15 amp (ca 150W). Dvs. indre mostand på omlag 1 ohm. De fleste slike vifter jeg har sett har mostander montert inne i luftstrømmen til/fra vifta da mostandene blir meget varme. De utvikler fort nærmere 50 w og er avhengig av god kjøling. Viftene har da ofte flere tikoblingsmuligheter, hvor det sitter en mostand på hver inngang.



Hvis du likevel skal koble på eksterne mostander gir enkel regning verdier på mostandene på ca 0,6 og 1,4 ohm. De vil utvikle omlag 35 w varme og må derfor kjøles aktivt.



Hvis du trenger kraftigere relé, finner du dette blandt annet på biltema/clasohlson. Sistnevnte har i alle fall 30A relé til 40 kroner.





Vet du hva slags andre "ting" som er koblet på samme kurs som kupévifta? Dette kan fortelle mye om den reelle effekten på vifta.



Spenningsregulatorer er ikke egnet til denne reguleringen pga. den store strømmen/effekten.



space

Endret 23. februar 2005 av space
