Hvordan beregne formotstand til lysdiode (LED)

[thomfre]

jeg testa med et 1.5volt batteri på en LED som var på 3.5 volt...

den lyste men det var et ganske svakt lys...

En vanlig lysdiode trenger en spenning på ca. 1.2 volt for å begynne å lede...



Det finnes dioder både til 12volt og oppover, disse har en innebygd strømbegrenser, og går derfor på høyere spenning..





Noen standardverdier (spenningen som bør ligge over dioden):

Rød: 1.8V

Grønn: 2.1V

Gul: 2.1V

Blå: 3.7 til 4.3

[Mikkel87]

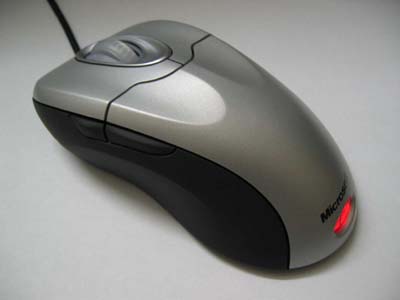

ingen som vet hvor mange volt det er på LED'n som sitter bak på en MSIE 4.0 Mus ?....skal bytte den liksom!



EDIT: Bildet

Endret 2. juni 2005 av Mikkel87

[lceman™]

....skal bytte den liksom!



Så du skal ikke egntlig bytte den altså?



Går ut i fra at det er 2.1 V, bruk et multimeter for å sjekke.

[thomfre]

Den så rød ut



Og da er det 1,8V (vanligvis), men å måle med et multimeter er nok ikke dumt...

[ok2k]

Siden den sannsynligvis er seriekoblet med en resistor, må du sjekke at den nye lysdioden trekker samme strøm og skal ha samme spenning, ellers må du også skifte resistoren!

[El Matador]

Vis man seriekobler 4 leds på 3,3v på 12v. Vil man da ikke trenge en motstander? Det er slik jeg forstår det utifra kalulatoren til MetKu.net.

[ok2k]

Vis man seriekobler 4 leds på 3,3v på 12v. Vil man da ikke trenge en motstander? Det er slik jeg forstår det utifra kalulatoren til MetKu.net.

Om du gjør det får de bare 3V hver, og det kan være for lite til at de lyser i det hele tatt. Lysdioder er bygd opp på en helt annen måte enn vanlige lyspærer.



Uansett hva du gjør, er det anbefalt å ha en motstand, dette for å begrense strømmen. Du bør nok bare seriekoble 3 dioder, og ha en motstand.

[El Matador]

Vis man seriekobler 4 leds på 3,3v på 12v. Vil man da ikke trenge en motstander? Det er slik jeg forstår det utifra kalulatoren til MetKu.net.

Om du gjør det får de bare 3V hver, og det kan være for lite til at de lyser i det hele tatt. Lysdioder er bygd opp på en helt annen måte enn vanlige lyspærer.



Uansett hva du gjør, er det anbefalt å ha en motstand, dette for å begrense strømmen. Du bør nok bare seriekoble 3 dioder, og ha en motstand.

Seriekoblet 4 3,3v leds. Dem lyste fint dem. Ikke noe problem.

[ok2k]

Vis man seriekobler 4 leds på 3,3v på 12v. Vil man da ikke trenge en motstander? Det er slik jeg forstår det utifra kalulatoren til MetKu.net.

Om du gjør det får de bare 3V hver, og det kan være for lite til at de lyser i det hele tatt. Lysdioder er bygd opp på en helt annen måte enn vanlige lyspærer.



Uansett hva du gjør, er det anbefalt å ha en motstand, dette for å begrense strømmen. Du bør nok bare seriekoble 3 dioder, og ha en motstand.

Seriekoblet 4 3,3v leds. Dem lyste fint dem. Ikke noe problem.

Ok, som regel vil det nok gå fint ja. Men du kunne vært uheldig ved at de måtte ha en høyere spenning for å begynne å lede

[vi er lost]

De vil nok få begrenset levetid ettersom det kan gå en høyere strøm enn det de er berenget for.

[thomfre]

De vil begynne å lede ved litt under 2v.... Så det er ikke noe problem...

[vi er lost]

De vil nok få begrenset levetid ettersom det kan gå en høyere strøm enn det de er berenget for. Ettersom strømmen er den samme gjennom hele seriekoblingen.

[thomfre]

Hvis diodene er beregnet for 3,3V og de ikke får mer enn 3V hver, så går det fakta mindre strøm gjennom dem enn det som er beregnet for dem... Så det er ikke noe problem i det hele tatt!!! Standard verdi for en diode er 20mA (absolutt maks: 30mA)

[Hondaen]

Er ikke noe som heter standardverdi for dioder. De kommer i alle former og størrelser så man må studere datablad før man begynner å regne ut noe.

[thomfre]

Nei, det er sant... mente standardverdi for LYSdioder er 20mA...



Edit: Hvis du ser på elfa, så har alle lysdiodene en maksstrøm på 30mA...

Endret 24. juni 2005 av thomfre

[Moro Klumpen]

Bra guide om Leds! Var på tide med en slik her på forumet.



Btw de fleste lysdioder vil ikke lyse før de får en spenning på ca 1.2 volt som jeg så noen allerede har sagt.. Hvis man skal serie koble flere, for eks 4 som en nevnte her så bør man bruke en motstand i serie fordi om 4x3volt blir 12. Jeg har selv testa å serie koble 5 stk røde standar 5mm lysdioder til en spenning på 12volt (12volt/5=2.4volt pr stk), det funker fint men tror nok det ikke holder så bra i lengda siden strøm begrensninga ikke blir konstant. En motstand er å anbefale hvis man vil at det skal fungere over lengre tid



Lys styrken kan man justere selv ved å beregne motstanden, for eks hvis en rød lysdiode har Imax på 30mA så pleier man som regel å bruke 20-25 mA sånn at man ikke overbelaster lysdioden. Hvis man bruker for eks 15mA istedet for blir det svakere lys hvis man heller ønsker det.



Har selv testa litt frem og tilbake med lysdioder på skolen og hjemme (har fått på gk elektro og vk1 elektronikk) og vet at ved å sette en led med driftspenning på ca 2 volt ned i 230volts strømkontakt lager et fint smell! Testa en gang med en lysdiode som skal ha ca 2.3 volt og max 30mA rett på 12volt, den lyste i ca 2.5 sek før den døde så motstander er et must

[Explorer]

Bestilte endel lysdioder fra amerika, billige og bra dioder. Disse skal være til et lyssystem på et modellfly. Kjøpte da 2 stk. høyintensive hvite dioder, de skal ha 3,6V og trekker 100mA! Det er da også et mildt sagt sykt lys av dem, kommer til å bli flotte landingslys.

Disse diodene har spesifisert 24000mcd på 3,6V - 100mA. det svir i øynene å se rett inn i dem.



Herfra kjøpte jeg også en rød høyintensiv-diode, 7000mcd 2,5V og 20mA. Satte den så opp på min [skrytemodus] fancy digital-lab av type IDL800 (som jeg fikk gratis på skolen i fjor)[/skrytemodus] og målte opp 2,3V for å være på den sikre siden. Slo laben av, satte inn dioden igjen og slo på. *Poff*

Ble et skarpt blink fra dioden, så ble det en liten glød inne i den (glød som i svakt lys, ikke ild!).

Konklusjonen jeg har greid å komme frem til er at den LAB-saken har en spenningspuls på utgangen akkurat når jeg slår på, som avlivet dioden. Ble uansett ganske jævlig da jeg nå ikke har noe NAV-light til venstre vingen på flyet, og det er relativt dyrt å skrive til USA for en enkelt diode. Diodene som elfa har er ikke på langt nær kraftige nok.

[olmka]

Jeg henter for tiden litt ideer fra "baybus" artikkelen til Vidar Fagerjord.

Men jeg får det ikke helt til å stemme at han brukte 1kOhms motstandere sammen med LEDs som gikk på henholdsvis 3,8 V og 2 V.



Jeg klarer rett og slett ikke å få det til å stemme med de kalkulatorene som det linkes til her...

[Firesky]

Bestilte endel lysdioder fra amerika, billige og bra dioder. Disse skal være til et lyssystem på et modellfly. Kjøpte da 2 stk. høyintensive hvite dioder, de skal ha 3,6V og trekker 100mA! Det er da også et mildt sagt sykt lys av dem, kommer til å bli flotte landingslys.

Disse diodene har spesifisert 24000mcd på 3,6V - 100mA. det svir i øynene å se rett inn i dem.

hehe ta en titt på elfa å søk etter LXHL-LW3C

hadde en slik for en stund siden som desverre gikk i stykker...

mor mi sa den lyste like godt som en 60W pære, men tror nok hun overdriver litt

[thomfre]

Jeg henter for tiden litt ideer fra "baybus" artikkelen til Vidar Fagerjord.

Men jeg får det ikke helt til å stemme at han brukte 1kOhms motstandere sammen med LEDs som gikk på henholdsvis 3,8 V og 2 V.



Jeg klarer rett og slett ikke å få det til å stemme med de kalkulatorene som det linkes til her...

Du får nok ikke dette til å stemme nei...



Slikt blir vanligvis gjort fordi at i slike tilfeller ønsker man kun dioden som en indikasjon på en tilstand, man ønsker ikke at den skal lyse alt den orker...



DVS. lysdioden lyser svakere (kun en indikasjon på noe), den trekker mindre strøm og får lengre levetid...
