Lys diode rød/grønn. Hvordan lodde?

[Radi]

Jeg har noen lys dioder som er rød/grønn.

Jeg lurer på hvordan jeg skal koble de til strømen på pc'n.

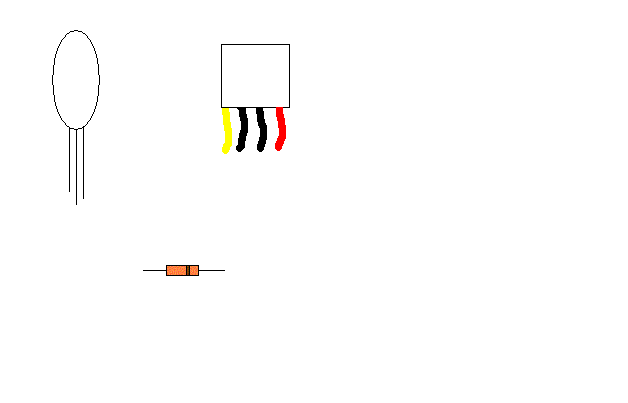

Her er et bilde jeg har tegnet. Slik ser de ut.



Kan noen tegne opp hvordan jeg skal koble ledningene.

Endret 6. februar 2005 av Radi

[Patz]

Jeg tror (dvs. ikke helt sikker) at jord er i midten og hver farge på de to andre.

[ZeS]

hmmm...... faktisk ikke sett en diode med 3 "dippedutter" på før



Men...Dette kan være noe hjelp... Info angående 4pins molex kontakt: Ledere: 1stk gul 2 stk svarte og 1 stk rød. Rekkefølge: gul svart svart rød.

volt i de forskjellige lederne: 1stk gul sammen med medhørende svart leder(+og-): 12volt(vifter, cd-rom osv...) 1 stk rød leder sammen med den andre svarte lederen(+og-): 5volt(riktig volt for en diode....hvis annet ikke er spesifisert...)



MVH: PandoRa



*hmm* det var gul og svart som var 12V. ikkesant folkens?*hmm*

[Sigurd2]

Regner med at Patz har rett i att den miderste skal kobles til jord, (svart ledning fra strømforsyning).



Dioden vil da lyse rødt eller grønt etter hvilken av de to andre du kobler spenning på. Tror foresten ikke fargen blir særlig pen med begge tilkoblet sammtidig.



Strøm til de ytterste pinnene ville jeg koblet gjennom hver sin motstand. Verdien på motstandene må velges slik at du får rett spenning til dioden ( 2v ? ). Du har også valget om du vil ta strøm fra 5v eller 12v, men krever da selvfølgelig forskjellige verdier på motstandene etter hva du velger.

Endret 6. februar 2005 av Sigurd2

[Koffe]

Jeg er også 95% sikker på at den i midten er jord. Skal kun en av fargene lyse om gangen kan du ha en motstand på jord, men hvis begge til tider kan lyse samtidig er det best med en motstand på hved av + i stedenfor.



Hvis begge fargene lyser samtidig blir det en gul/orange farge.

[warlord]

Er alle bena på dioden like lange? hvis en er kortere er det enkelt å finne ut hvilke som er anode og katode.

[Patz]

http://www.elfa.se/elfa-bin/setpage.pl?htt...dok=2021794.htm

Ser der at den midterste pinnen er lengst, pleier det ikke å være den korteste til jord?

[Radi]

hvilken ledinger fra strøm forsynuingen skal på de andre da

[Radi]

Hvis du ser på bildet jeg har tegnet så er det ikke så vanskelig å se at det er forkjellige lengder på de bena fra lys dioden.

Endret 7. februar 2005 av Radi

[Radi]

Litt info om lys dioden min:

Det er vel den infoen man trenger å vite...



Duo-diode, Rød/grønn. 2,1/2,2 volt 45/30 mA

[ok2k]

Midterste pinnen vil jeg tru er jord, dermed kobles denne til en av de svarte! Den røde som skal ha 2,1V, må da ha 2,9V over resistoren og 45mA gjennom. Dette blir ca 65 ohm, men jeg ville nok ha runda litt opp! Den grønne må ha 2,8V over resistoren og 30mA gjennom, den blir 93 ohm!



Har tatt utgangspunkt i at du bruker 5V'en som pluss. Med 12V må resistorene være større.

[Radi]

Her var det noen som vikelig kunne dette...hehe

Tusen takk
