Har nettopp kjøpt et nytt kabinett, type Thermaltake Skull VM3000. Glimrende kabinett med viftestyring og USB og firewire i frontpanelet.



Jeg sliter derimot med å få koplet til usb-portene på frontpanelet.



Det er 9 pins som skal koples til USB 2.0 headeren. I følge manualen skal de ulik pins koples slik:



VCC1 --> VCC1, USB+5V eller USB power

DATA-1 --> USB1-, LDM1 eller USB2-

DATA+1 --> USB1+, LDP1 eller USB2+

GND1 --> GND1 eller GND

SHIELD --> NG

VCC2 --> VCC2, USB+5V eller USB power

DATA-2 --> USB2-, LDM2 eller USB3-

DATA+2 -->USB2+, LDP2 eller USB3+

GND2 --> GND1 eller GND



Problemet er at på mitt hovedkort (Asus A7V8X-X) er det følgende porter (i følge manualen til hovedkortet):



USB+5V, USB+6V, USB_P5-, USB_P6-, USB_P5+, USB_P6+, GND,GND og NC



Dvs at jeg kun finner plasser for VCC1, GND1 og GND2. Hvor skal de andre pinsene settes??

[X-Fiesta]

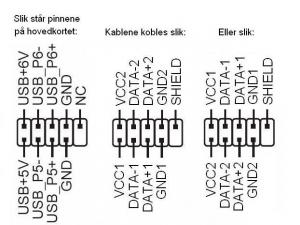

Se bilde.

Endret 6. februar 2005 av Fiesta

[oyvindpe]

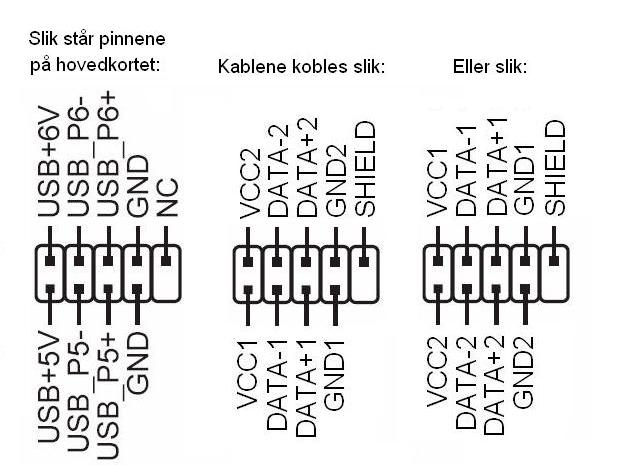

Se bilde.

Hjertelig takk
