Extra LCD skjerm, men hvordan?

[Tho®¿]

Hei jeg har en attåt PC. ( Bilde linker nederst)



og på den er det en lcd skjerm med en rar kontakt på. Og denne vil jeg koble på

den ordentelige pcen min. Men saken er bare hvordan?

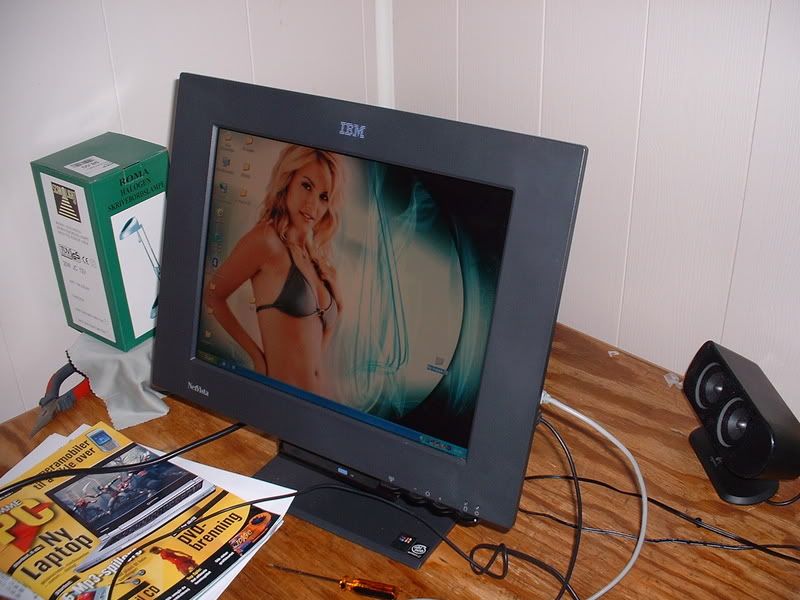

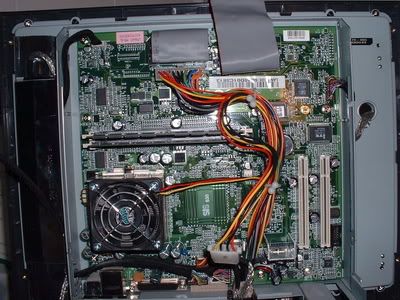

Her er pcen...

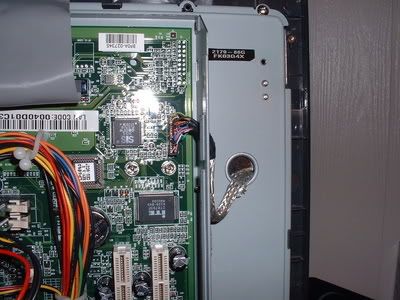

Her er pcen bakfra..



bakifra....

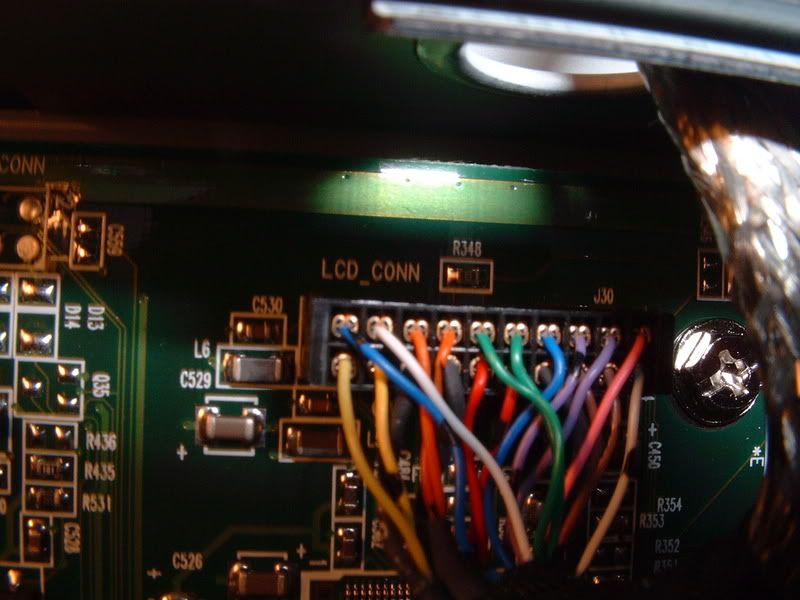

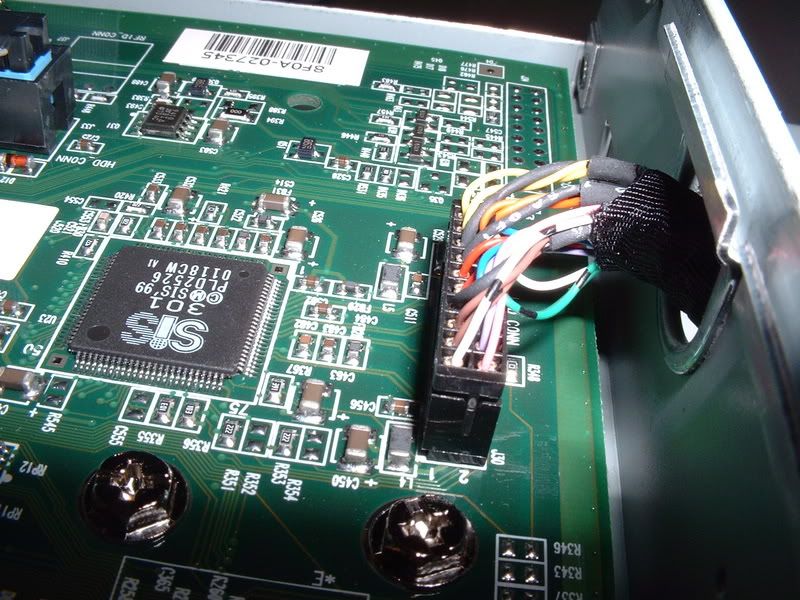

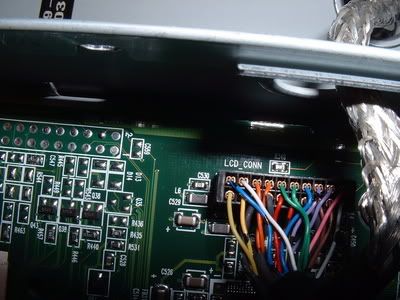

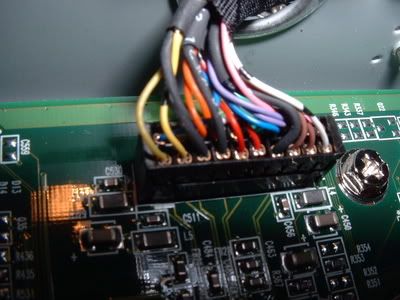

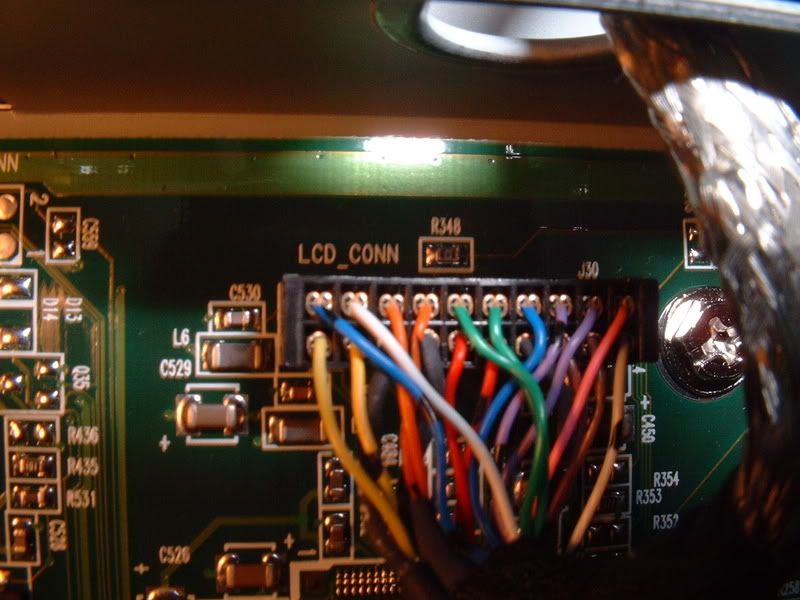

LCD_CONN



LCD_CONN



LCD_CONN



LCD_CONN



LCD_CONN



LCD_CONN



LCD_CONN

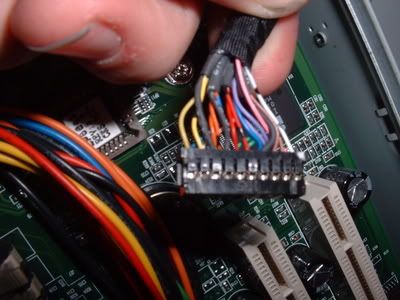

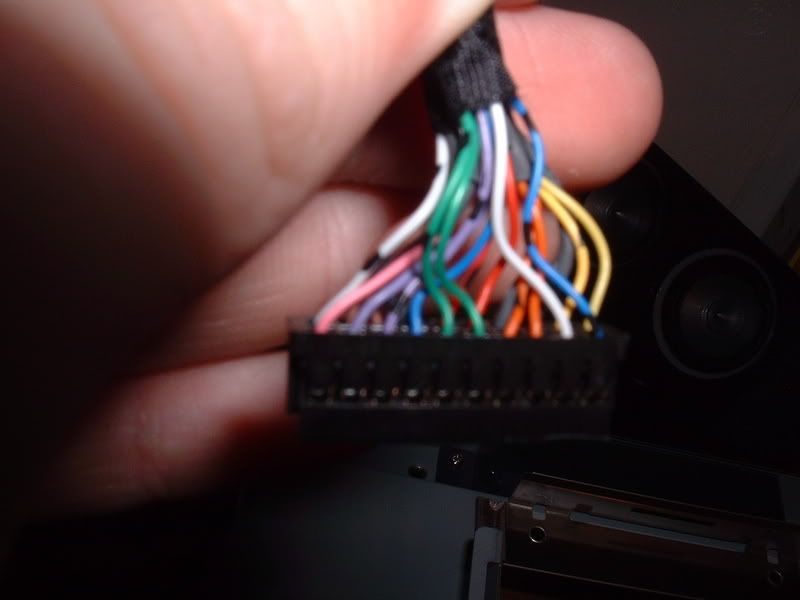

Selve Pluggen



Og fra andre siden.

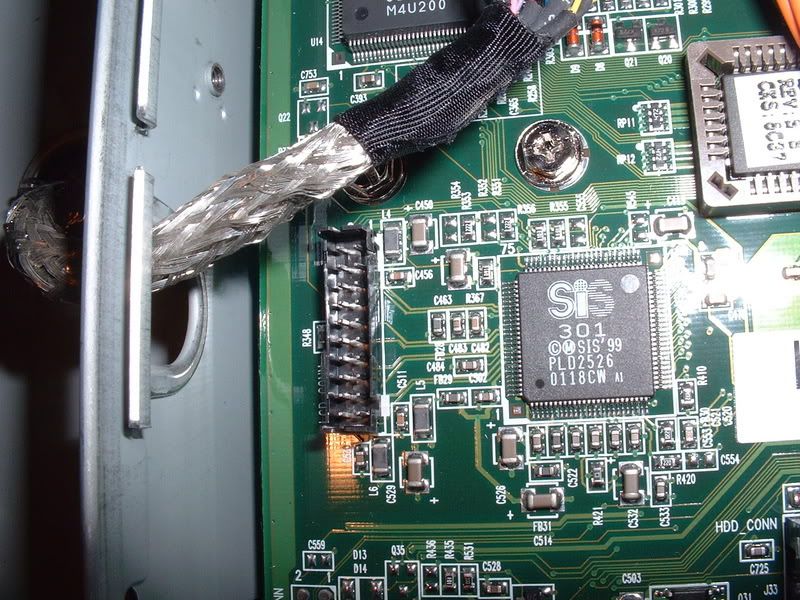

Uten plugg



uten her også





Ble sikkert j***lig mange bilder, men bedre med for mange enn for få!



håper noen klarer dette..

[aurstad]

Min første tanke er at du må finne frem loddebolten, et koblingsskjema og en liten ekstra ledning ifra en gammel lcd skjerm.. Tror du må bare lodde på en ny ledning på den gamle skjermen din..

[Hårek]

Slike spørsmål dukker opp ganske ofte. Og svaret er ganske enkelt, det lar seg ikke gjøre. En vanlig PC har ikke de signalene som en slik skjerm trenger.

[aurstad]

Slike spørsmål dukker opp ganske ofte. Og svaret er ganske enkelt, det lar seg ikke gjøre. En vanlig PC har ikke de signalene som en slik skjerm trenger.

Hva mener du med dette? Hvilke signaler sender en slik skjerm som er spesielt for denne? Vil tro at det bare er en on-board gfx kort på den maskina som sender direkte til skjermen. Jeg vil tro det er mulig, men vis det bare er et adapter du er ute etter så blir nok det vanskelig..

[Hårek]

Signaler som sendes ut fra standard skjermkort: VGA (analogt) eller DVI (digitalt).

Signalene internt i en laptop er ingen av disse, men antagelig LVDS.

[Tho®¿]

Er nokk en slik onboard sak. Lodde skillz er ikke no prob. går 2. året på Elektro, jobber i elektronikk butikk til dagelig. Skaffet meg en sånn vga plugg i dag... Men ingen bedre forslag? Og hva skulle liksom være så spesielt med den??

[Tho®¿]

Signaler som sendes ut fra standard skjermkort: VGA (analogt) eller DVI (digitalt).

Signalene internt i en laptop er ingen av disse, men antagelig LVDS.

Det er ingen laptop!!! "vanlig pc

[Hårek]

"Vanlig PC" er vel nokså misvisende. Den er bygd på samme måte som en laptop.

[Tho®¿]

så du mener det ikke er NOE håp?? ... hadde håpet på noe større enn 20*4 lcd display da....



eventuelt en converter av noe slag?

[Hårek]

Converter finnes nok, men det blir ikke enkelt å finne rett type. Dessuten blir det meget dyrt, for dette selges lite av i "løs vekt". Det blir garantert billigere å kjøpe ny vanlig skjerm.

[Jar-jar]

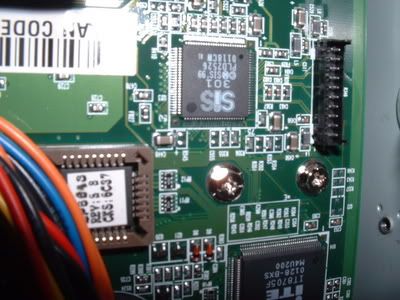

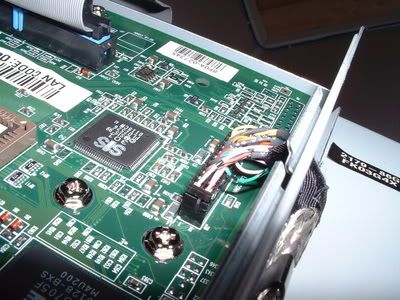

Hei. Det ser ut som du har video chip fra sis se link http://www.sis.com/products/chipsets/videobridge/301c.htm Det står litt om den her.



Har du sett etter hvilken produsent det er på lcd panelet?

Jeg trur at du har video singal ut fra den kontakten.

[Tho®¿]

hmm sånn video chip ja. Men angående slik produsent av lcd panelet. Jeg skal se etter når jeg kommer hjem i dag.

[Tho®¿]

hmm skal vi se... kameraet streiket.... skal vi se... det som er der, er en etikett hvor det står





2179 - 86G

FK03G4X



liten etikett i nærheten av den LCD_CONN saken,...

[Jar-jar]

Finner ikke noe med det nr. Står det på baksiden av lcd panelet eller på chasi?.
