Min vifte styring (funker dette?)

[Radi]

under:

[sigen]

Ble fin den Radi! (til nå ivertfall)

[bobafett]

Slik kobler du vifta og dioder, viss diodene lyser for sterkt så kan du bruke større motsander, vert den for lav vil du øydlegge dioden.

Slik kobler du ihvertfall ikke kretsen. Ved 12V vil vifta gå for fullt, og det er jo greit, men det vil ikke lyse i dioda. Ved 5V vil sannsynlig ikke vifta gå rundt. Hvis man antar et spenningsfall på 2V over dioda, vil det være 3V igjen til motstanden og vifta. Med en mostand på 230Ω, vil det ikke være spenning igjen til å drive vifta.

[Xell]

Lite svar på dette med at brytern har 3 hakk; som noen nevnte tidligere her kan det bety så mangt, men jeg vil anta at i midtposisjon er bryteren "av". Dvs at det ikke er kontakt mellom noen av polene. I "øvre" posisjon er det kontakt med midten og de 2 øvre pinnene (2-og-2 sammen) og i nedre posisjone er det kontakt mellom midten og de 2 nedre. Beste måten å finne ut slike ting på er å bruke et mulitimeter og måle

[Radi]

Dette proskjektet har blir ligende på hylla og støvet på en måte.

Har ikke fått tid til å jobbe med det, Og har heller ikke helt skjønt hvordan jeg skal lodde og koble sammen hele greia.



Jeg trenger vel noen Motstander.

Går det ann å kjøpe motstander på Clasohlson som jeg kan bruke til LysDiodene?



Her er litt info om LysDiodene:



Dodene jeg bruker er:

Duo-diode, Rød/ grønn

Volt: 2.1, 2.2 ( Som dere sikkert fårstår og ser er det forskjell mA: 45/ 30 På det røde og det grønne lyset i dioden )



Hvordan Motstand trenger jeg til slike Lyd-dioder ?

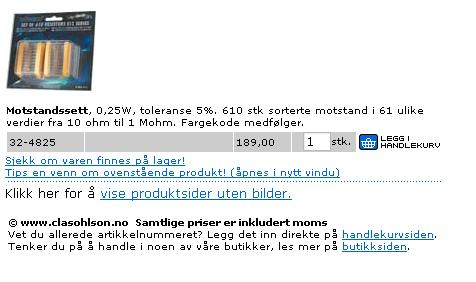

Her er det en pakke med mange foskjellige motstander:

På det bilde står det en del info.

Endret 25. juni 2005 av Radi

[Drunken_Master]

Legger ved et bilde, det viser koblingen og hvilken motstand du trenger.



En ting til.

Hvordan Motstand trenger jeg til slike Lyd-dioder ?

Det heter Hvilken, ikke hvordan!

Endret 25. juni 2005 av Drunken_Master

[xD^^]

Er det noen som har noen ideer om hvordan man kan lage en vifte styring?

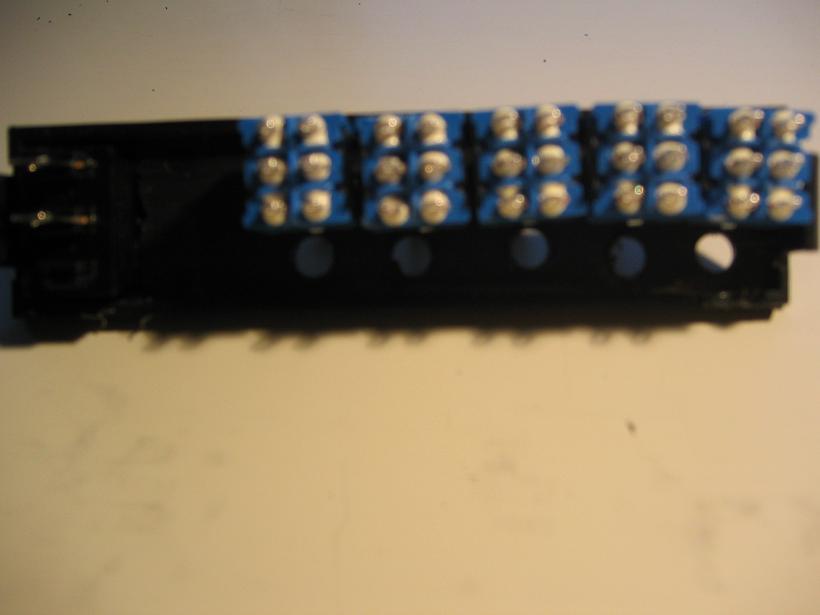

Jeg har kjøpt 5 bryter med tre hakk,

det første hakket skal det være 5 v, det andre 8 v, den siste 12 v.

Er det noen som gidder å tegne en tegning til meg eller har et bilde eller noe?



Er det 12v max en vifte kan ha.

Jeg har en vifte 120mm med 3 pin's kontakt,

OBS: vifte styringen skal være uten 3 pin's kontakt.

Men jeg trenger en 3 pin, til 120mm vifta mi.

Hvor får man kjøp den 3 pin'en?



Jeg har også tenkt å ha noen lysdioder på.

Når bryteren eller bryterenne er på 5v lyser 1 Lysdiode.

Når bryteren eller bryterenne er på 8v lyser 2 Lysdioder.

Når bryteren eller bryterenne er på 12v lyser 3 Lysdiode.

Hvordan får jeg til det?



Hvordan motstand må jeg ha på lysdiodene?

For man kan ikke koble en lysdiode rett på 12 v

Bold = Leif

Endret 25. juni 2005 av [KingNorthGarden]

[Radi]

Du drunken_Master, DU har misforstått.

Det er ikke en grøn og en rød lys-diode til hver bryter.



Det er 5 brytere, og fem DUO-DIODER ( rød og grønn i et )



Men kunne du laget en forklaring i mitt tilfelle. Med de duo-diodene ?





Får man skaffet de Motstandene du har brukt i tegningen på clasohlson ?

På den pakka jeg viste deg på bilde, Er det mellom 10ohm og 1 Mohm.



Har ikke så mye peiling på Motstander.

Endret 26. juni 2005 av Radi

[Drunken_Master]

Det står at det er alle type motstander mellom 10ohm og 10Mohm om jeg ikke tar feil. Så lenge det er 4 av hver av de du trenger holder det Men kan finne en tegning til DUO-Dioeder og jeg Er ikke vansklig å tenke seg ut heller da.



Here you go!



Men jeg tror du trenger litt andre motstander. For den DUO LED en der er litt annerledes om jeg ikke tar feil. Du skal bruke de verdiene fra den andre tegningen etter det jeg har regnet ut.

Endret 26. juni 2005 av Drunken_Master

[Radi]

Okey. Men hvordan motstander trenger jeg da. Og hor får jeg kjøpt dem ?

[icer]

Clas Ohlson har motstand sett tror jeg med massevis av motstander, om de er brukende er jeg ikke sikker på...



Har ikke lest alle postene, men det som kom fram MANGE ganger var:

1. Bryteren din har ikke 3stiller, den har to aktive og 1inaktiv dvs. på-av-på

2. Du får ikke 8v fordi du har ikke noe ta 8 volt fra, du kan få 7 ved å koble mellom +12 og +5v det vil gi 7v. Du kan få 8volt, men det er poengløst...

3. Du kan ikke bruke 5volt fordi da vil ikke viften gå, eller du har en stor sjanse for at viften "staller" (den får ikke nok kraft til å gå rundt)

4. Vart overasket for alle på-tryne ideene som kom frem her... Og i fremtiden så kan det lønne seg å poste slike spørsmål om viftestyringer i "PSU og Elektronikk" eller søke, er hundrevis av poster som handler om samme spørsmålet...

Koblingsskjemaet du bruker er det som Drunken_Master foreslo sist...

5. Motstanden du må bruke finner du ved hjelp av ohm's lov, det DU trenger å vite er: hvor mange mA og V diodene må ha, deretter bruker du desse formlene:

xV = Diodens driftsspenning og xmA = Diodens driftsstrøm i A (25mA=0,025A)

Dioden som viser 7v: R = (7-xV) / xmA

Dioden som viser 12v: R = (7-xV) / xmA



OT: Hvorfor i h..... tror folk det er kult å skrive hvordan/hvem for hvilken?!

[Drunken_Master]

De verdiene som er på koblingskjema 1 er riktig. Hvis ikke har jeg regna feil...

Men du skal koble som det siste skjemaet.



Og forresten, de fleste 12V Vifter går fint på 5V. Laget en 12V - 5V viftestyring selv, alle 12V viftene mine fungerer helt perfekt på den. En 24V vifte som bare går på 12V det er alt.

[rc-marcus]

Jeg lagde engang en enkel viftestyring som bare trengte en 3-polet bryter. Det er visst lettere å få tak i.



Brukte en diode som lyste svakt eller sterkt (7v / 12v)



Skal se om jeg finner tegninga.

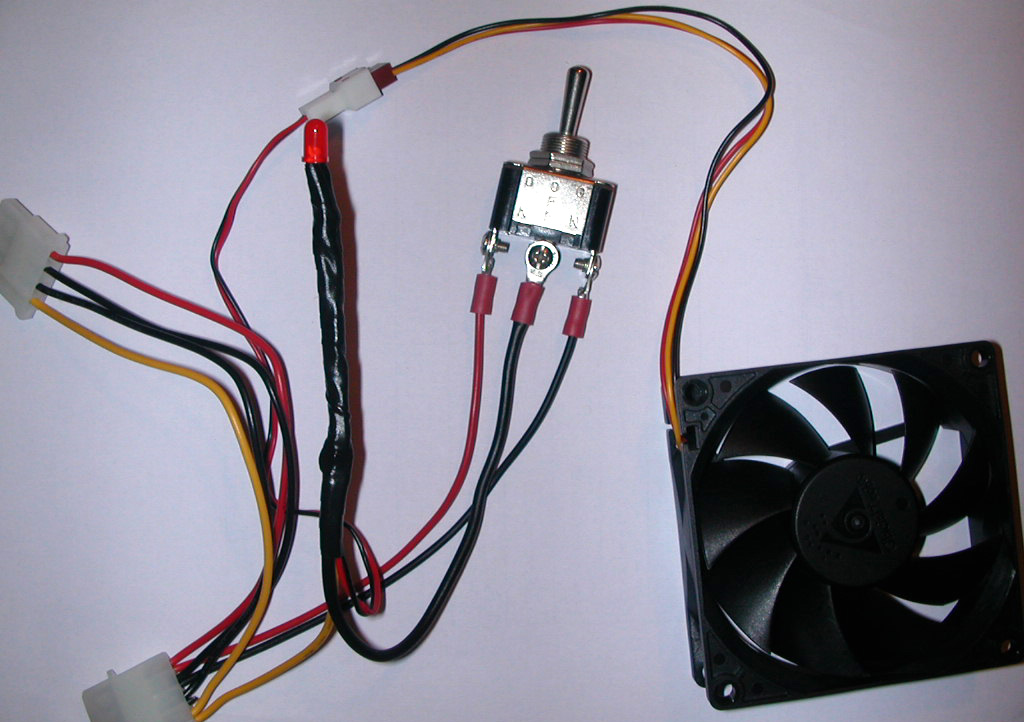

Legger ved et bilde jeg tok etter den var ferdig:

[rc-marcus]

Her er skjemaet jeg brukte:







Var egentlig ganske enkelt, her er en liste over deler jeg brukte:

1 bryter med 3 kontakter under, og tre posisjoner

1 motstand på 470 ohm

1 strømkontakt Y-split som jeg lodda litt på

1 rød led

[Drunken_Master]

Jeg har helt lik Jeg har 5/12V da

Endret 2. juli 2005 av Drunken_Master

[Radi]

Men du rc-marcus, Den bryteren du bruker er ike lik den jeg har.

Se bilde øverst på denne siden.

[Fatboy]

Viss du vil bruke metoden til rc-marcus, kan du vel bruke dei brytarane du har. Dersom du berre bruker eine rekka med kontakter vert jo det jo på ein måte den samme brytaren. Kanskje kan du også koble to vifter på samme brytaren viss det er nokon vifter du alltdi kjører på samme hastighet.

[rc-marcus]

Da må du bruke denne da. Passer vel egentlig til det du har.



[Fatboy]

Er du sikker på at du vil ha både 5V, 7V og 12V på alle viftene? Eg ville ha prøvt dei forskjellige viftene på ulike spenningar og høyrt kor mykje dei støyar.. Du kan jo for eksempel la nokon vifter kunne skifte mellom 5 og 12 og nokon 7 og 12 eller 5 og 7V

[Radi]

Går det ann å velge mellom tre fotskjellige volter på den bryteren.

Var det ikke noen litt før her i posten som sa at man bare kunne velge mellom to forskjellige volter. på/av/på.



Jeg ønsker å kune velge mellom 7 og 12 volt.



Og hvor får jeg skaffa motstander som jeg kan bruke til det ?
