Min vifte styring (funker dette?)

[sigen]

Versåsnill, kan du mase litt på broren din,

det enest jeg gjør er å vente hele dagen lang,

har ikke en drit å gjøre.

Har lyst å komme igang!



Beklager, men han hadde prøve på skolen i dag, så han fikk ikke tid til å lage noe skjema. Hvis du får noen andre til å lage for deg, så gjør det ingenting, for det er ikke sikkert han husker det heller.

Skal mase på han.

[Nitrob]

Kunne jo foreksempel spurt under PSU og Elektronikk forumet.

Sikkert litt enklere og få svar der!

[Radi]

Jeg har også hørt at det skal være max. 12V på viftene. Kan spør broren min når han kommer hjem igjen om han kan lage en tegning til deg. (han går på elektro-linja)

Tror nok han mente enten:

A) 12cm vifte

Eller:

B) 120 mm vifte

Liten skriveleif kan gjøre små vifter stooooore!

Har broren din tegnet det kobling skjema???

Sorry at jeg maser, men det har gått en stund nå....

[Marius_EV]

3 pinner på lysdioden?



Edit: ah så det nå



KJøper du 5V lysdioder er det mye enklere.



8V får du ikke uten å bruke motstand, men 7V kan du få mellom +5 og +12v.



Edit: Hadde det ikke vært greit å ha en posisjon der du slår viften av?

Kan jo selvfølgelig ha en egen bryter til dette da men.

Endret 17. februar 2005 av Marius_EV

[Radi]

jo. jeg kunne hatt det når bryteren er nederst

[bobafett]

Sjekk denne:

http://overklokking.no/casemods/diy_baybus/index.html

[Marius_EV]

Her er et forslag:





Er ikke helt sikker på om det er sånn den bryteren virker, men regner med det.

Må nok bruke 2 brytere for å få til 7v, men siden du hadde så mange går vel det greit.



Har ikke koblet inn lysdioden siden jeg ikke vet når den skal lyse.







Et par praktiske tips til hvordan å koble det opp:





Sånn kan være greit å feste viftene.(sånn at du kan skru dem av)



Endret 17. februar 2005 av Marius_EV

[Radi]

Den skal lyse rødt når den er av.

Den skal lyse gønt på 12v og 7v

[PastaJensen]

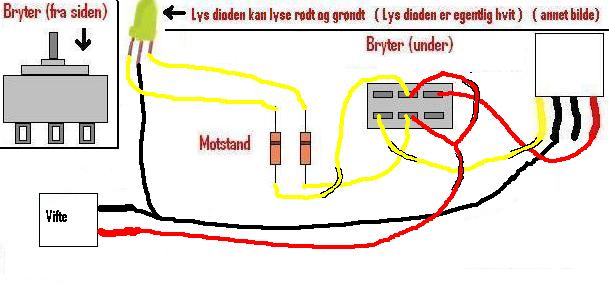

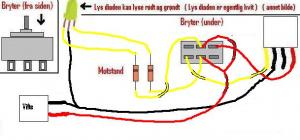

Slik kobler du vifta og dioder, viss diodene lyser for sterkt så kan du bruke større motsander, vert den for lav vil du øydlegge dioden.

Endret 17. februar 2005 av PastaJensen

[Radi]

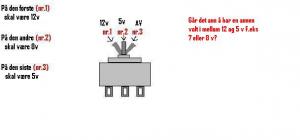

Slik ønsker jeg det....

[Radi]

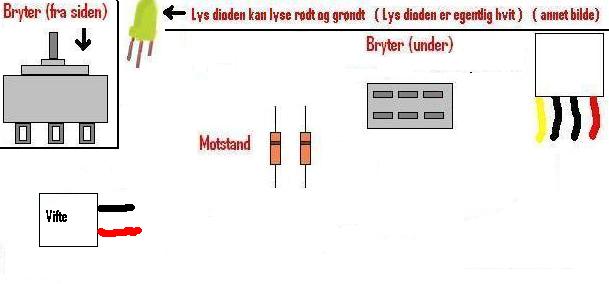

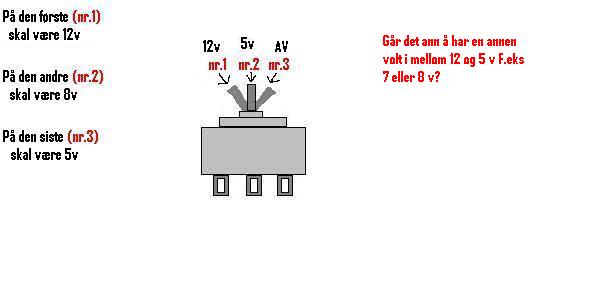

Her er en tegning jeg har tegnet som dere barn tegne opp ledningene på.

[Radi]

Er dette riktig???

[sigen]

Beklager at jeg ikke får koblingsskjema til deg fra broren min, han er litt "fraværende" og sløv. Har sendt deg en PM om dette, håper du får det til!

[Vågebu]

Du må nok ha viften av når bryteren står i midten, for det er vel ikke kontakt mellom noen av kontaktene under da.

[Radi]

Er du sikker??

Det er egentlig det samma

[Vågebu]

Har du tre eller seks kontakter under? Hvis det er seks er det mulig at det er kontakt mellom to av dem hele tiden, men jeg er ikke sikker på det. Hvis det er tre kontakter er det iallefall ikke kontakt mellom noe når bryteren er midtstilt.

[Radi]

Jeg vet ikke...

[CaZiO]

Har du tre eller seks kontakter under? Hvis det er seks er det mulig at det er kontakt mellom to av dem hele tiden, men jeg er ikke sikker på det. Hvis det er tre kontakter er det iallefall ikke kontakt mellom noe når bryteren er midtstilt.

Hvis det er 6 betyr det bare at bryteren er 2-polet, når bryteren står på midten er det ingen kontkakt med noe, når den står opp er det kontakt mellom det midterste paret og den øverste paret osv, men er du sikker på at det er 3 stillinger på den bryteren? har et par brytere med 6 "pinner" liggende i skapet og da er det bare 2 stillinger på bryteren, enten opp eller ned... i såfall trenger du en bryter for å bestemme om vifta er av eller på og enda en bryter for å veksle mellom 5v eller 12v og hvis du skal ha 7v/8v trenger du en 3. bryter



glhf

[Cilleron]

de bryterene dine kan være så mye, det beste er å få målt de (hvis det ikke er et skjema på bryteren)

du kan ha f.eks:



1-0-1 krets en - ingenting - krets to

1-1-0 krets en - krets to - ingenting

2-1-0 krets en og to - krets en - ingenting

eller det kan være en vendebryter, dvs at du har null i midten, og omvendt polaritet til hver sin side...

[Radi]

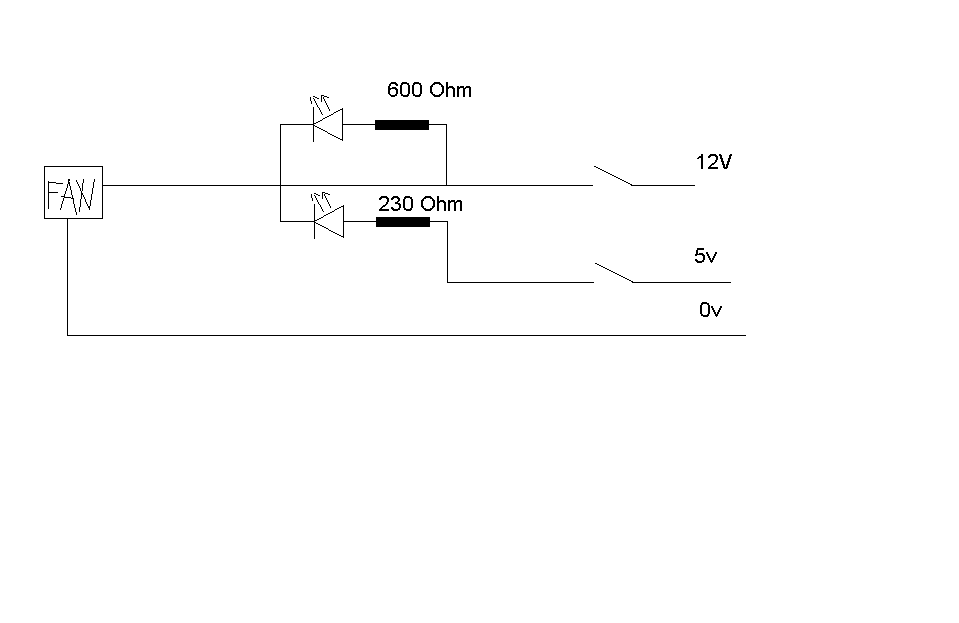

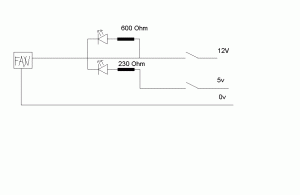

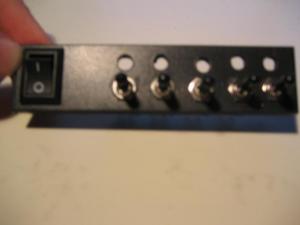

Vifte styringen min ser slik ut:



Jeg har kommet lenger en det som er på bildet da,...er litt gamlet
