Vannblokk til cpu, noen bra design?

[Pizzaman]

Jeg holder på å lager en vannblokk til cpu'en, og lurer på om dere kan poste bilder eller lignende av forskjellige design av blokker (altså inni blokken, der vannet strømmer). Vil ha noe som kjøler effektivt, men er forholdsvis enkelt å borre ut.

[XenZor]

Danger Dens TDX er en av de beste på markedet.









XenZor

[Skrue]

I all beskjedenhet; Du kan jo prøve deg på denne også:

http://overklokking.no/cooling/vann_aktiv/tdx_diy/index.html

[OogaBooga]

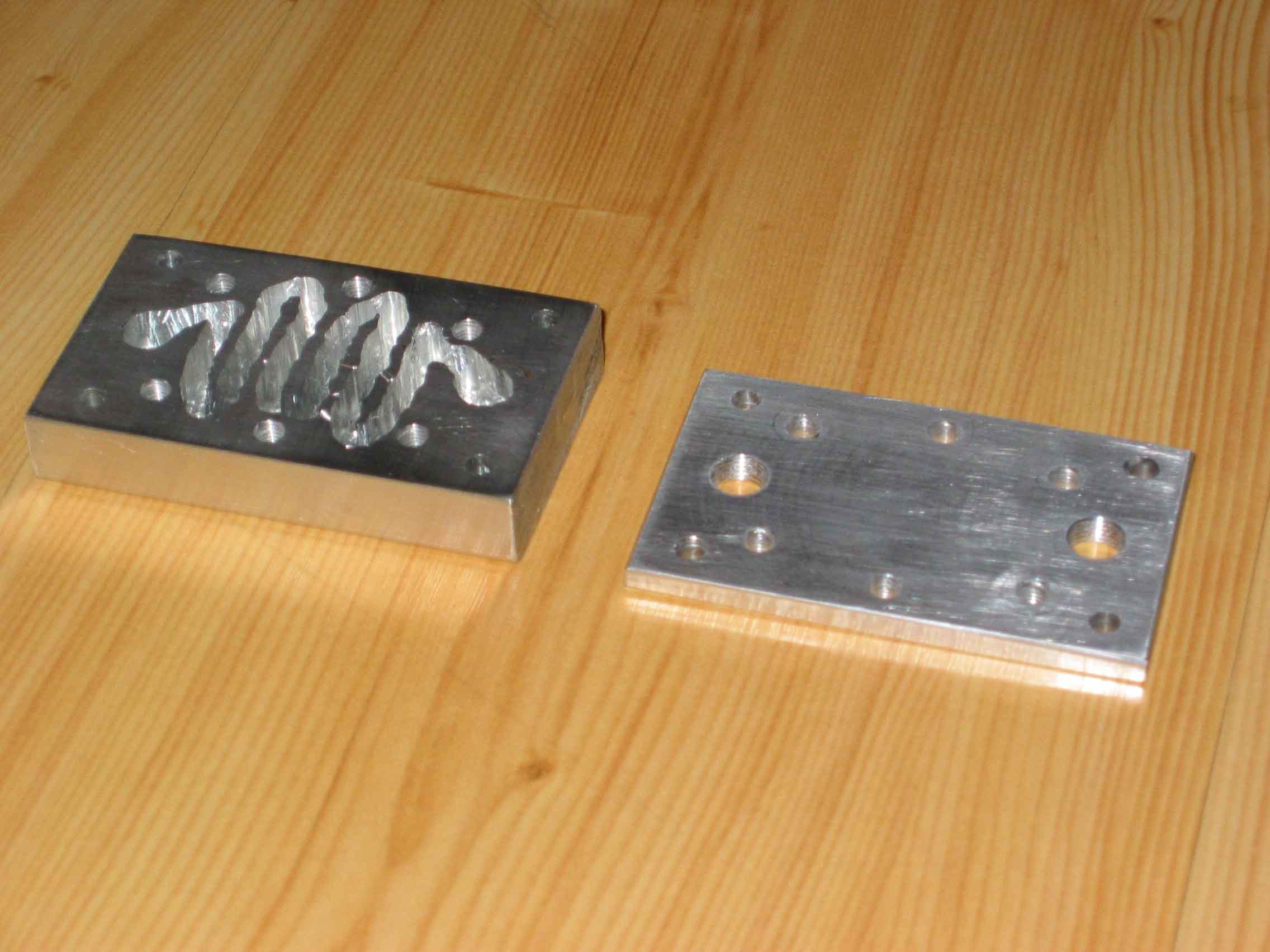

Denne er enkel å lage. Bor mange små hull ved siden av

hverandre i et sikksakkmønster. Stoørre ved inn- og utløp.

Dremel ordner resten.

[Pizzaman]

Takker for svarene.

Jeg er ikke helt sikker på hva jeg skal lage, kobberblokken er ikke så veldig tykk, så det er ikke mye å jobbe med.

[Pizzaman]

Jeg har tatt noen bilder av cpublokka, men har ikke gjort noe med kobberet ennå. Så jeg vil høre deres mening om hvordan jeg bør utforme det for best mulig kjøling.



Her er bildene: http://connect2.sytes.net/filer/vannkj%f8ling/vannblokk/



Kobberbiten er 5,8cm i diameter. Og omtrent 7mm tykk. (Ikke medregnet den lille biten som stikker ut, denne skal forresten på prosessoren.)

Omtrent 0,5 cm "forsvinner" ytterst på kanten av kobberplata når den blir montert inni plastikkdingsen. Så da blir det ca. en diameter på 4,8cm av blokka som jeg kan utforme.

Håper dere forstår hva jeg mener.

[OogaBooga]

Den utvendige designen var jo grei



Men du sliter nok med det innvendige her ja.

Hvis ikke plastlokket kommer helt nedpå blokken

vil du få problemer med å styre vannstrømmen.



Hvis du hadde tenkt på en kanal a la den på blokken

på mitt bilde så må jo lokket helt nedpå for ellers sniker

vannet over den korteste veien og blokken blir ikke særlig

effektiv.



Denne blokken er jo rund og burde hatt inløpet i senter,

og en spiralkanal ut til utløpet ved kanten. Men du har

ikke mye tykkelse å leke deg med... Har du boremaskin

på stativ ?



Monteringsplaten så noe tynn ut også.

Håper niplene er rustfri.

Hvordan skal du få det tett mellom plast og kobber ?



Ikke meningen å virke så negativ dette kan jo bli bra til slutt.

Endret 9. januar 2005 av OogaBooga

[Pizzaman]

Den utvendige designen var jo grei



Men du sliter nok med det innvendige her ja.

Hvis ikke plastlokket kommer helt nedpå blokken

vil du få problemer med å styre vannstrømmen.

Det var det jeg var litt usikker på, sånn som den er nå er det et mellomrom på ca. 5mm mellom plastlokket og kobberplata.







Hvis du hadde tenkt på en kanal a la den på blokken

på mitt bilde så må jo lokket helt nedpå for ellers sniker

vannet over den korteste veien og blokken blir ikke særlig

effektiv.



Denne blokken er jo rund og burde hatt inløpet i senter,

og en spiralkanal ut til utløpet ved kanten. Men du har

ikke mye tykkelse å leke deg med... Har du boremaskin

på stativ ?

Det jeg kan gjøre er å borre ut et hull i midten av plastlokket og bruke det som innløp, og bruke de to andre hullene som utløp. Men når man skal lage slike kanaler, er det bare å borre noen hull ned i kobberet? (Jeg legger ved en liten tegning av hvordan jeg tenkte jeg kunne lage kanalene. Noen kommentar til det?) Når det gjelder plastdingsen, tar jeg bare å dreier ut den lille kanten inni, slik at kobberplata ligger helt inntil plasten.

Har stativboremaskin, og mye annet verktøy/utstyr så det blir ikke noe problem.







Monteringsplaten så noe tynn ut også.

Håper niplene er rustfri.

Hvordan skal du få det tett mellom plast og kobber ?

Jeg skal ikke bruke de niplene som er på bildene, satte de bare i for å se hvordan det så ut. Men er ganske sikker på at de er rustfrie.

Jeg tenkte å bruke epoxylim for å få det tett, og feste det med noen skruer (på en eller annen måte) slik at det står fast.







Ikke meningen å virke så negativ  dette kan jo bli bra til slutt.

Satser på at det blir brukbart i hvert fall

[OogaBooga]

Dette bygynner å smake fugl

Bor tett i tett og åpne mellom boringene

med Dremel slik at det blir kanal av det.

Hvis ikke du har tilgang til fresemaskin da...



Men bor ikke gjennom



Har du vurdert O-ring som pakning?

Endret 10. januar 2005 av OogaBooga

[Pizzaman]

Dette bygynner å smake fugl

Bor tett i tett og åpne mellom boringene

med Dremel slik at det blir kanal av det.

Hvis ikke du har tilgang til fresemaskin da...



Men bor ikke gjennom



Har du vurdert O-ring som pakning?

Hehe

Er det bedre med O-Ring enn epoxylim for å holde det tett?

Forresten: Hvor mange millimeter burde det være igjen der jeg borrer ut kanalen, holder det med 1-2mm?

[OogaBooga]

Den limen er bra til mye, men fester den ikke et lite

stykke (pga. fett elns) så blir det lekkasje.



Men en O-ring må jo også ha rett dimensjon i forhold

til sporet den skal ligge i, for å få rett press. Og den

vil stjele av plassen du har til rådighet for kanaler,

uansett om du har den oppå kanten eller ute på siden.



Forresten, har du gods til å dreie sporet på innsiden

av plastlokket slik at O-ringen tetter mot yttersiden av

blokken ?



Det jeg har brukt på mine blokker, er pakningspapir

med flytende (seigt) pakningsstoff på begge sider.

Eller rettere sagt: på blokken smurte jeg på toppen

av veggene mellom kanalene.
