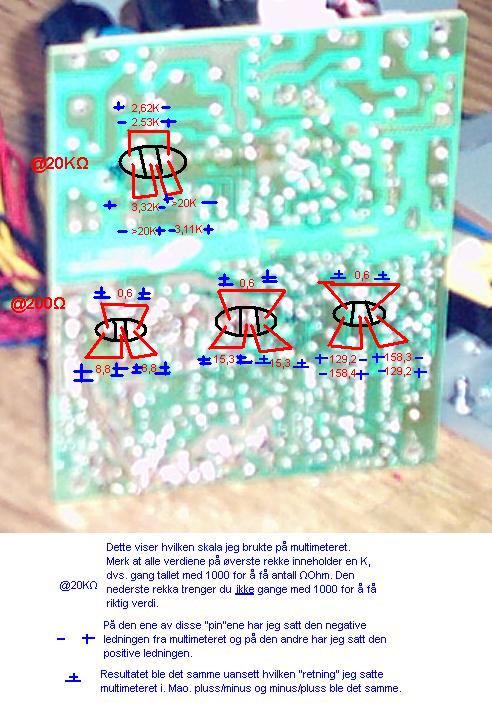

Jeg har prøvd meg på Prosjekt Waterpower. Nå har jeg kommet så langt at jeg har har forlengt og lodda på alle transistorene. Så testet jeg litt med multimeteret for å sjekke om alt var i skjønneste orden, meen neida. Jeg er litt usikker, fordi mellom pin 1 og 3 på alle transistorene i den nederste rekka (se bildet) er det kun 0,6Ohm! Det er jo nærmest kortslutning! Men kan det likevel være at det skal være en så lav verdi der?



Jeg synes det var litt merkelig lave verdier på mange av transistorene. Se forøvrig bildet for "alle" verdiene.



Det skal være to transistorer til i øverste rekke, men de virker fine og er egentlig irrelevante, derfor har jeg ikke tatt med dem.



Sorry for dårlig bildekvalitet, jeg tror faktiskt at det kameraet jeg brukte ikke har noe fokus-funksjon, derfor sugern helt sjukt på nærbilder. Håper dere skjønner illustrasjonen da...

Endret 21. desember 2004 av mr1989

[racin]

Du prøvde vel ikke å måle motstanden i transistoren mens det var spenning på?



Hvis du gjorde det, så tror jeg resultatet ditt stemmer (0,6 ohm mellom kollektor og emitter).



Husk at du ikke får korrekt måling når du skal måle motstanden i en komponent, så lenge du har spenning på.

Endret 21. desember 2004 av ylox

[k-mouse]

Hvis du mener med spenning på, at PSUen stod på, så er svaret nei. Men det er vel dog litt spenning fra multimeteret så den kan måle resistansen, vel? Hvis det var det du mente....

Det som også er litt rart er at resistansen på de andre transistorene (på den øverste rekka) var rundt 2,5K ohm.

[racin]

Hvis du vil sjekke om transistoren fungerer, kan du gjøre følgende:



Dette er hvis transistoren er av type NPN:



1. Still multimeteret på diodetester



2. Mål over pin 2 og 3 ( basis og emitter ), hvor du tar + på pin 2 og - på pin 3. Da skal du få ca. 0,6 V



3. Mål over pin 2 og 1 ( basis og kollektor), hvor du tar + på pin 2 og - på pin 1. Da skal du få ca. 0.6 V



4. Mål over pin 1 og 2 (kollektor og basis), hvor du tar + på pin 1 og - på pin 2. Da skal multimeter ditt vise 1, eller OL. Som betyr at det er brudd.



5. Mål over pin 3 og 2 ( emitter og basis), hvor du tar + på pin 3 og - på pin 2. Da skal multimeter ditt vise 1, eller OL. Som betyr at det er brudd.





Dette er metoden jeg bruker når jeg skal sjekke en transistor. Det er kanskje ikke helt riktig, derfor tar jeg forbehold om enkelte feil.

[k-mouse]

Her er resultatene etter at jeg gjorde som du sa:

Transistor 1=Øverst til venstre

Transistor 2=Nederst til venstre

Transistor 3=Nederst til høyre



2. Transistor 1: Ingenting...

Transistor 2: 10

Transistor 3: 162

3. Samme resultater som over

4. Transistor 1: 845

Transistor 2: 10

Transistor 3: 121

5. Transistor 1: 867

Transistor 2: 10

Transistor 3: 121



Jeg vet ikke om det er volt eller hva slags enhet det er....og jeg vet heller ikke hva slag transistorer det er...

det som er verdt å merke seg er at transistor 2 alltid er 10...

[racin]

Her er et bilde for å illustrere hva jeg mener med kollektor, basis, og emitter.



Slik jeg ser det har du fått riktige resultater for transistor 1 (Du har nok byttet om + og -). På målingene dine har du bare tatt med 3 transistorer, jeg trodde du hadde 4.



Også her blir målingene feil dersom du hadde spenning på, når du gjorde målingene.

Endret 21. desember 2004 av ylox

[k-mouse]

Testet nettopp med en vanlig NPN-transistor, og da fikk jeg de verdiene du skrev over her (640, tilsvarer vel 0,64V tipper jeg). Så jeg tror jeg har testa på riktig metode...både nå og istad...

[k-mouse]

[Edit:]Sorry, trykka 2 ganger på svar...



Testet nettopp med en vanlig NPN-transistor, og da fikk jeg de verdiene du skrev over her (640, tilsvarer vel 0,64V tipper jeg). Så jeg tror jeg har testa på riktig metode...både nå og istad...

Endret 21. desember 2004 av mr1989

[k-mouse]

Jeg rpøvde nettopp å starte PSUen ved å "jumpstarte" den. Men den ville ikke starte!! :S



Jeg sjekka kondensatorene, og det viste seg at det var ca 50V i dem et par minutter etter at jeg hadde dratt ut stikkontakta...



Noen som har noen tips?? Er desperat....

[racin]

Det du beskriver med kondensatorene, er helt normalt.

Endret 22. desember 2004 av ylox

[k-mouse]

Har lodda ut de fleste transistorene nå, og jeg fant ut at ohm-verdien i kretskortet på de stedene jeg målte sist, er akkurat det som både med og uten transistorene!



Dessuten får jeg helt andre og mer normale verdier når jeg utfører diodetesten på transistorene nå...



Noen som har peiling på hva dette kan være, kortslutning noen steder kanskje?



Skulle gitt mye for å få vite hva ohm-verdiene var før jeg begynte å mekke på PSUen...men det tenkte jeg selvfølgelig ikke på da....

[k-mouse]

Jeg fant ut at jeg hadde en helt identisk PSU nedi kjelleren Så jeg har tatt den fra hverandre og sjekka verdier. Alle verdier er det sammme som i den modda PSUen min. Det er jo positivt.



Men en ting jeg merka meg, var at PSUen ikke ville starte mens den lå åpen (ingen av dem ville det). Det var først når jeg skrudde den sammen osv. at jeg fikk starta den umodda PSUen.



Dog vil den andre PSUen fortsatt ikke starte :gråte: Jeg skjønner ikke hvorfor. Alle verdier skal jo være like (ok, jeg testa kanskje ikke _absolutt_ alt da...) og de skal jo i teorien være identiske. Kan det ha noe betydning at transistorene er forlenga? Skal vel ikke ha noe å si det...



eller kanskje de har lagt inn en sikkerhetsfunksjon så den nekter å starte så lenge kjøleribba er tatt bort? :neeeh: kan da ikke være...



plz, jeg tar imot absolutt _alt_ av tips, om det så måtte være at noen alien kan ha zappa og herpa den eller at julenissen synes at jeg har vært slem i år..._alle_ teorier mottas med takk og varme

[Hårek]

.... Kan det ha noe betydning at transistorene er forlenga? Skal vel ikke ha noe å si det...

Ikke umulig. Du legger til induktans og kapasitans, så HF egenskapene blir vesentlig forandret. Men det er bare noen hundre kHz i en PSU, så det burde gå.

En mulighet er at du har fått HF selvsving, det kan i verste fall brenne transistorer.



Du bør vel prøve å sette transistorene tilbake på plass og se om det funker da.

[k-mouse]

Ufff, for en jobb :oppgitt:

Jeje, får vel se hva jeg får gjort i morra...tror jeg nesten begynner å bli syk av alle denna innåndinga av loddetinn...



Uansett....tusen, tusen takk for svar

[OogaBooga]

Her er noen bilder av hvordan jeg gjorde det:



Demontert legg merke til at det er en transistor på baksiden av øverste ribben

(bak transistoren i midten). Og den vinkelen av messing/kobber må settes på plass igjen.

Den er til den store motstanden som lader kondensatorene ut etter at maskinen er slått av.



Nye kabler 0,75 kvadrat fra jordet skjøteledning.



Transistorer montert den som stod på baksiden har fått kablene festet i motsatt rekkefølge.

All isolasjon er også med. Og litt for mye pasta



PSU testes jumpstartet med "lus" i HK-kontakten som ligger foran den blå lampefoten.

PSU driver to vifter og to CD-ROMspillere. Ingenting målt, alt OK.



Har to slike PSUer som snart har gått et år nå. Moddet før Project Water Power!

Endret 22. desember 2004 av OogaBooga

[jingt]

mr 1989, er du født i 1989?

[EspenGunnufsen]

Jeg gjorde akuratt det samme med min psu for en uke siden... det er den jeg sitter på nå, vannkjølt og stlle...



Alt gikk helt fint for meg, men det er en spole som blir steikvarm etterhvert... så må nokk få vannavkjølt den og på den måte... regner ikke med at det er så nøye om jeg setter den på ledninger? (med tanke på induktans og resistans)..



Noen tips til vankjøling eller passiv kjøling av en spole?



(det er forresten er chieftech 340w psu jeg snakker om)

[k-mouse]

mr 1989, er du født i 1989?

Ja, det er jeg smart du...



Hvorfor lurer du?





Anywayh, tenkte jeg skulle begynne å lodde tilbake alle transistorene nå, for å teste om den saken i det hele tatt funker fortsatt....fy faen for en jobb jeje, greier jeg å gå med avis1 skal jeg nok greie detta og...





God jul folkens... og ikke glem å trimme litt i jula...

(det er så morsomt med smileys )

[k-mouse]

OMG, jeg greide nettopp å knekke av den ene pinen få en av transistorene i det jeg prøvde å få av den #¤&£$@ varmekrympende isolasjonsrøret (eller hva det nå heter)....og det heelt nederst ved "rota". Noen som har noen tips så jeg evt. kan få lodda på denne igjen?

Eller er det kanskje bare å skaffe seg en ny PSU og prøve absolutt alt på nytt igjen? Det var jo en billig dritt-PSU som fulgte med mitt 400kr-kabinett jeg prøvde meg på uanz, så kanskje ikke verdens største tap?



Og jeg som har så veldig, veldig mye penger nå da rett før jul, i tillegg til at jeg har brukt masse på vannkjølingsett som jeg kjøpte i går har bare lyst til å gå å legge meg nå og sjekke hva jeg får av gaver i morra

[k-mouse]

Siden ingen gidder å svare så tror jeg at jeg like-så-greit bestiller den PSUen som er dagens tilbud på hw.no...tror dere det er et godt kjøp?



Nesten fristende å bestille 2 av dem...i tilfellet jeg herper den neste PSUen jeg prøver meg på og....
