bluesman GPU blokk

[NeVa]

pent som alltid bluesman

[bluesman]

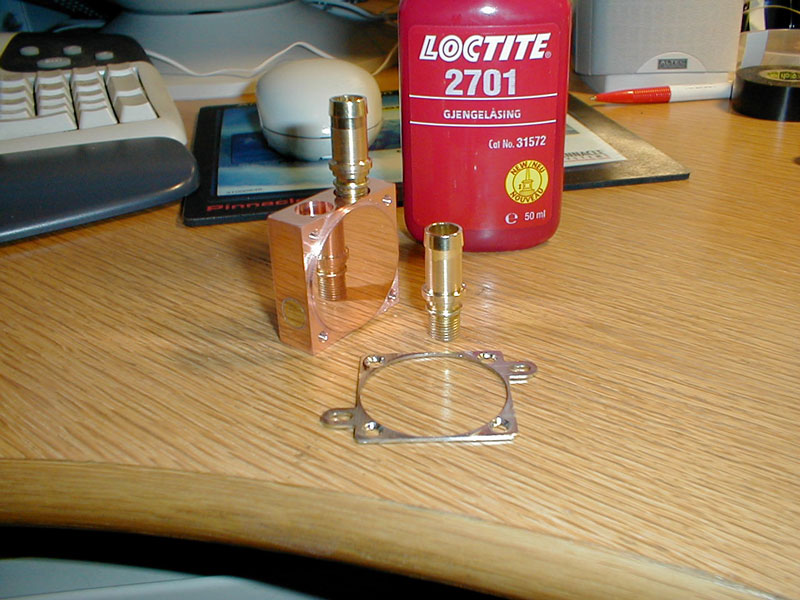

Nå skal alle delene være klare, nå er det bare og montere i sammen.



Har borret opp 4.stk 2.5mm huller under blokka og gjenget til 3mm.



Jeg skrur fast festebraketten med 3mm forsenka skruer, som jeg har klippet og filet ned til ca.8mm lange.



Festebraketten blir da felt opp fra bunnen av blokka, og jeg får en fin rund kjøleflate ned mot GPU.



Bruker loctite på nipplene, fjerner O-ringen.

Boret de første 5mm til nipplene litt for trange der O-ringen kommer. Skulle borret opp med ca. 0,5mm til.

Jeg hvil ikke spenne opp blokka i bormaskinen igjen, den er ferdig pusset og polert.



Jeg får ikke skrudd inn nipplene helt med hånden når O-ringen står på.

Vil ikke bruke noen tang, da er det bare fare for og få hakk og riper.



edit: nå er det lagt ut store bilder

Endret 23. desember 2004 av bluesman

[LilleG]

nice..

[cc]

Bra jobba, dette blir virkelig bra!

Liker både layout og løsning, synd med o-ringene, men det bør jo gå med loctite. Evt kan du supplere med silikon, hvis du ønsker å helgardere?

Stå på!



Edit: Jeg ønsker meg litt større bilder, gidder du legge ut et par store som viser ferdig resultat?

Endret 23. desember 2004 av cc

[bluesman]

Edit: Jeg ønsker meg litt større bilder, gidder du legge ut et par store som viser ferdig resultat?

Takk, takk



Nå er det lagt ut et stort bilde på 800 x 600 pixels.

Jeg syntes dette blir litt stort, men det er jo greit for og se detaljer.





Hva mener du/dere om det??



edit : jeg har tidligere brukt 400 x 400 pixels.



Dette er kanskje greit, nå som du kan trykke på bildene og få de større.

Endret 23. desember 2004 av bluesman

[Skrue]

NÅ ble det bra!



Har du forsøkt å bruke noe vaselin eller lignende på O-ringene da? Muligens et unødvendig spørsmål, men du får ha meg tilgitt...

Det mest elegante hadde jo vært å få brukt disse vil jeg si. Finishen din imponerer meg stadig, det må jo nødvendigvis ta litt tid å få det slik!

[bluesman]

Takk, til alle for positive tilbakemeldinger.



Skrue: Ja, det tar litt tid og pusse blokka og delene, jeg hopper over O-ringene, jeg vet at det holder i bøtter og span med loctite.

Du ser jo ikke O-ringene når de er montert.



Bruker som sagt før: vannfast slipepapir på 200 - 600 - 1000 - 2000, bruker vann, og står i vasken og slipper.



Har spent opp alle papira på en glassplate med maskeringstape..



Det jeg fant ut nå, var at etter jeg var ferdig med 2000 papiret, så ventet jeg ca. 30min. til papiret var sånn nesten "tørt", kall det gjerne "støvtørt".

Papiret var da fortsatt litt "bløtt" og jeg fikk da fort en meget blank finish uten nå og bruke vann.

Denne gangen har jeg ikke brukt noe sølvpuss.

Endret 23. desember 2004 av bluesman

[andrekr]

Bruker du en dråpe zalo i tillegg på slutten blir det mye blankere også. Har prøvd det selv

[bluesman]

Bruker du en dråpe zalo i tillegg på slutten blir det mye blankere også. Har prøvd det selv

Takk for tipset med Zalo, det skal jeg prøve.



Nå er blokka montert sammen og nipplene låst fast med loctite.

Det får "tørke" til uka, da skal jeg trykkteste den.

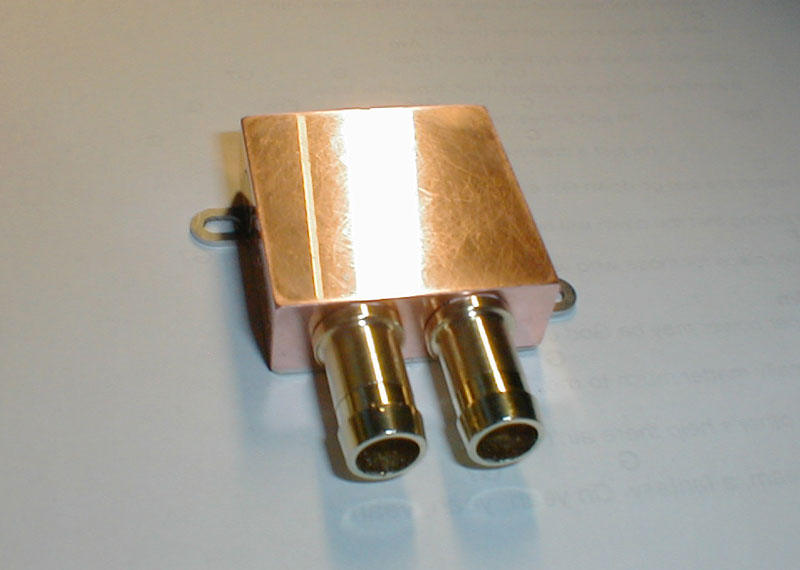

Tok et bilde mot lyset, slik at du ser alle "ripene" etter pusinga.

Nå syntes jeg de kom vel godt fram.

Endret 23. desember 2004 av bluesman

[Skrue]

Hmm, fotografert i en "uheldig" vinkel da!

Trikset er å unngå reflekser fra innfallende lys, da vil heller ikke slike riper vises.

Ellers ser det jo najs ut!

[bluesman]

Bildet er tatt med litt feil lys.

Det er skrivebords lampa som reflekterer og dette blei litt vel mye "skinn".



Nå gjenstår det bare trykktesting, gravering, montering og testing.

[bluesman]

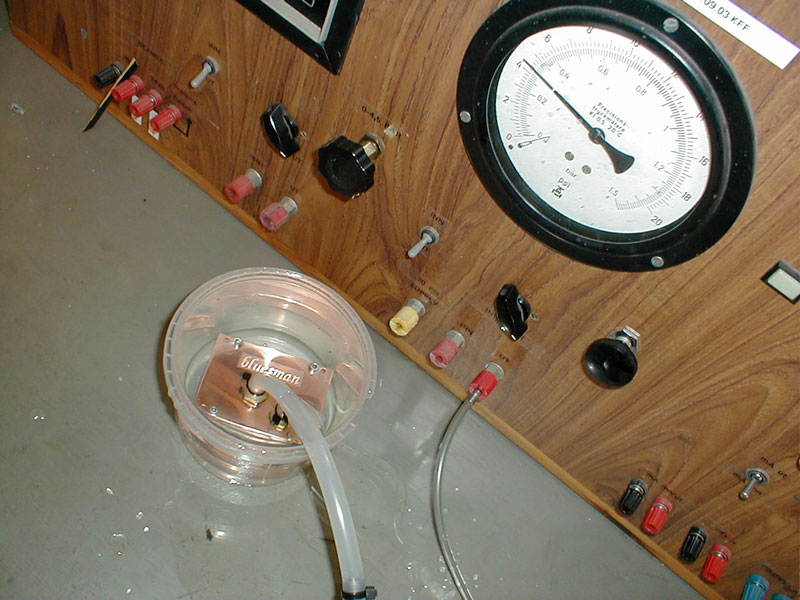

Nå har jeg fått trykktestet GPU blokka.



Glemte og ta med fotoapp. på jobben, men jeg hadde et gamelt bilde som viser hvordan jeg trykktester.

[jan.ata]

Tror nok du er ganske nære når du gjetter på 20-30watt, kanskje det drar seg nærmere 40 ved "full pupp"? Jeg vet som sagt ikke, men jeg tror tipset stemmer rimelig bra.

nei det avgir 54-60watt !!

[Skrue]

Tror nok du er ganske nære når du gjetter på 20-30watt, kanskje det drar seg nærmere 40 ved "full pupp"? Jeg vet som sagt ikke, men jeg tror tipset stemmer rimelig bra.

nei det avgir 54-60watt !!

Altså; Et 9700Pro avgir 54 til 60watt?

Ikke at jeg tviler på hva du sier, jeg understreker det. Men hvor har du opplysningene fra?

Slikt kan være greit å få tilgang på, ved senere / lignende anledninger.

[LOZER]

54-60 Watt på et 9700Pro synes jeg høres litt mye ut. Hvis det er orginalt, dvs. ikke klokket, voltmoddet eller lignende og brikken følger ATI's design. Er som alltid ydmyk.

"Hvis du aldri tar feil, er det kanskje fordi du aldri tar sjanser"

Sitat Skrue SLUTT





Dette skal ikke være noen hi-end blokk, men en pen blokk i kjent bluesman still.



Så langt ser det ut som standarden oppretholdes med sjarm! Til nå er dette en sekser (6) på terningen i blankhet. Designet er veldig greit til GPU blokker hvis man ikke krever de to siste gradene.



OT: Saksofon her! I skolekorps og med lærer. Spiller med en kvartett, det er gansle morsomt. Vi har noen oppdrag "nå og da".. Alt og Tenor å om dagen.



LOZER

[Terje82]

Tror nok du er ganske nære når du gjetter på 20-30watt, kanskje det drar seg nærmere 40 ved "full pupp"? Jeg vet som sagt ikke, men jeg tror tipset stemmer rimelig bra.

nei det avgir 54-60watt !!

Ifølge denne kalkulatoren trekker kansje hele kortet 54watt (9700/9800)

[bluesman]

Tror nok du er ganske nære når du gjetter på 20-30watt, kanskje det drar seg nærmere 40 ved "full pupp"? Jeg vet som sagt ikke, men jeg tror tipset stemmer rimelig bra.

nei det avgir 54-60watt !!

Ifølge denne kalkulatoren trekker kansje hele kortet 54watt (9700/9800)

Ja, se det.

Et ATI Radeon 9700/9800 trekker 54Watt fra PSU.

Dette er vel ikke det samme som at GPU avgir 54Watt??



Resten av kortet bruker jo noe strøm det også, feks. ram.

Samt at det er en annen liten kjøleribbe bak på kortet til noen dupeditter??



Så hvor mye sitter vi igjen med til avgitt effekt på GPU??

Endret 29. desember 2004 av bluesman

[bluesman]

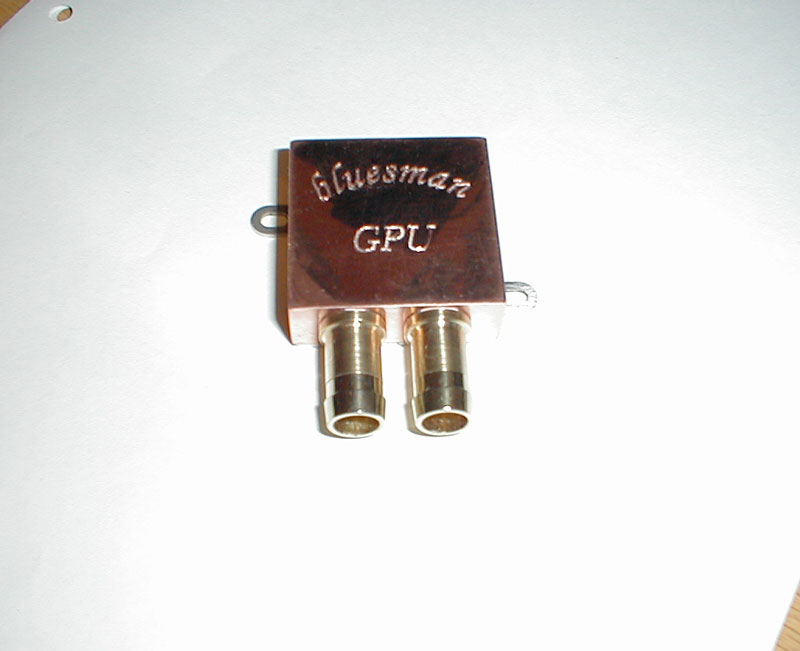

Nå er blokka ferdig gravert, skal bare pusse litt til.



I morgen får jeg montere blokka på skjermkortet.

[kverna]

ahhh VIL ha dine evner og maskiner



men, har du ikke skrevet teksten feil vei ? vil ikke teksten bli opp ned på skjermkortet ? selv om det er under da

Endret 28. desember 2004 av kverna

[Full Metal Jacket]

Dette er vel ikke det samme som at GPU avgir 54Watt??



om det skulle avgitt like mye varme som det tar fra psu så skulle vell mitt 6800 vært varmere enn min forrige gpu (9800pro) men det er den ikke den er tvert i mot rundt 20 grader kaldere

så det går nok ikke på hva det tar fra psu

Endret 28. desember 2004 av F-14
